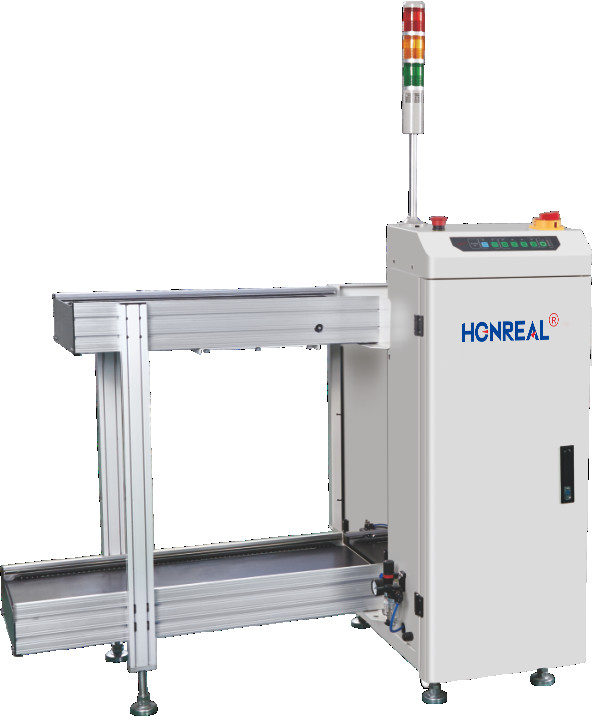

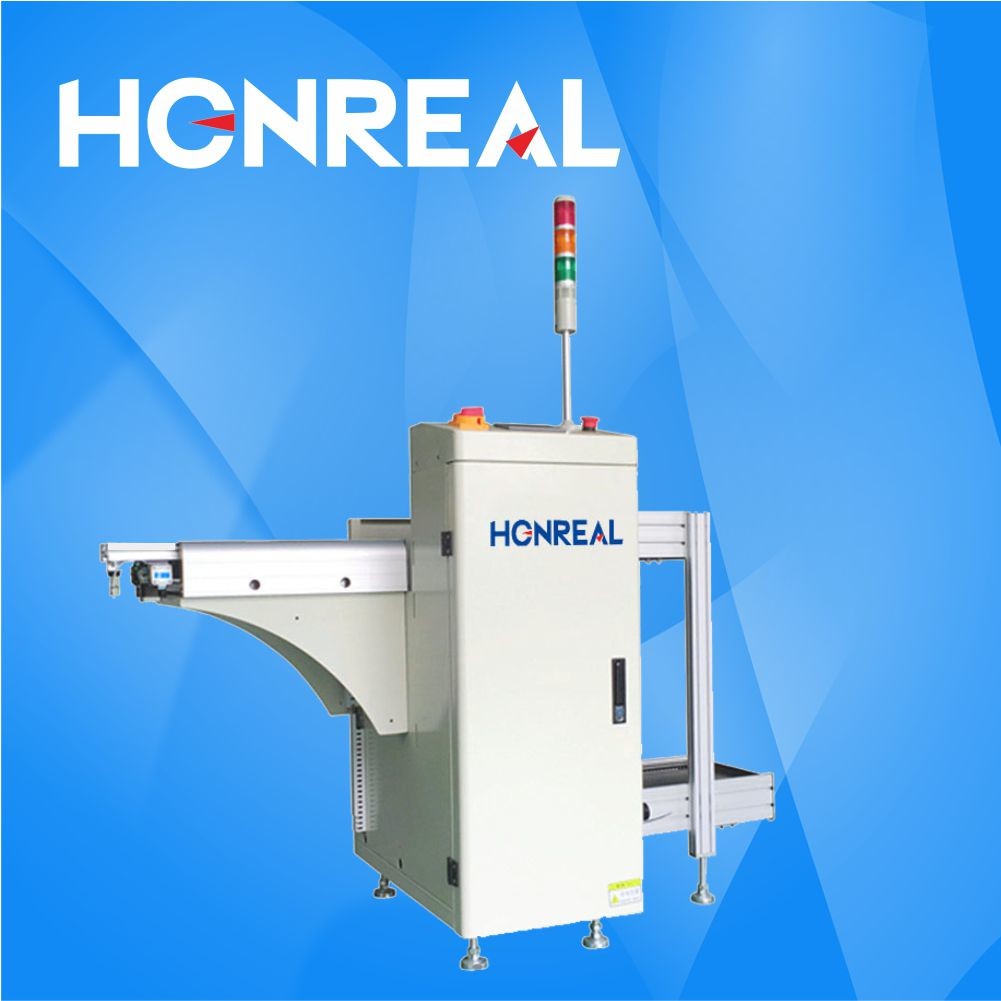

نوعية عالية من المجلة الآلية لـ SMT وحدة تحميل لـ Pcb وحدة تفريغ لـ SMT
إدخال المنتج:
1تستخدم هذه المعدات لجمع PCBs في مجلة في نهاية خط إنتاج SMT
2نظام تحكم PLC ثابت وموثوق به
3سهلة التشغيل واجهة التحكم بشاشة لمسة LED
4المقبضات الهوائية من أعلى وأسفل ثلاثة نقاط من أجل محاذاة المجلة.
5تصميم قوة دفع فعالة يمكن أن يضمن أن PCB غير مكسورة.
6.2 القدرة على تحميل المخزنات
7الاتجاه من اليسار إلى اليمين أو اليمين إلى اليسار ((اختياري).
8مراقبة الخطأ دائماً في الآلة
9تصميم صلب ومستقر;
10بوابة.SMEMA متوافقة
|
المعلمات التقنية |
|
| الوظيفة | تستخدم هذه المعدات لجمع PCBs في مجلة في نهاية خط إنتاج SMT |
|
سمك PCB |
من 0.6 ملم |
|
رقم المجلة |
النقل إلى الأعلى: 1 قطعة، النقل إلى أسفل: 1 ثانية، ((أو مخصصة) |
|
تحديد خطوات الخطوات |
1-4 ((10 ملم خطوة المرافق) |
|
وقت تحميل PCB |
حوالي 6 ثواني |
|
وقت تغيير المجلة |
حوالي 30 ثانية |
|
اتجاه النقل |
من اليسار إلى اليمين / من اليمين إلى اليسار ((اختياري) |
|
ارتفاع النقل |
900 ± 20mm ((أو مخصصة) |
|
ضغط الهواء |
4-6 بار، MAX30L/دقيقة |
|
إمدادات الطاقة |
100-230 فولت AC ((مخصصة) مرحلة واحدة ، ماكس 300 فولت / A |
|
المواصفات |
||||
|
رقم النموذج |
HR-250X | HR-330X | HR-390X | HR-XB460X |
| حجم اللوحة المنسوجة (L × W) ◄ ((L × W) mm | (50x50) ((350x250) | (50x50) ((455x330) | (50x50) ((530x390) | (50x50) ((530x460) |
| حجم الجهاز (L × W × H) mm | 1700×750×1200 | 1950×830×1200 | 2210 × 920 × 1200 | 2210 × 990 × 1200 |
| حجم المجلة (L × W × H) ملم | 355 × 320 × 563 | 460 × 400 × 563 | 535×460×570 | 535 × 530 × 570 |
| الوزن | 130 كجم | 150 كجم | 170 كجم |
185 كجم |
من نحن ؟
تم الاعتراف بشنتشن هونريل تكنولوجيا كشركة وطنية بارزة للتكنولوجيا العالية ، متخصصة في البحث والتطوير والإنتاج ومبيعات معدات SMT.نحن فخورون بخدمة الشركات الإلكترونية الشهيرة المدرجة ضمن أفضل 500 شركة في العالمشركتنا لديها رأس مال مسجل قدره 5 ملايين جنبا إلى جنب مع فريق فني ذو مهارات عاليةهدفنا الدائم هو إنشاء سلسلة إمدادات منتجات محسنة وفريق الخدمةنحن ملتزمون بفهم عملائنا، وإعطاء الأولوية لاحتياجاتهم، وتقديم خدمات قيمة تتجاوز التوقعات.
قبل شراء المنتج we will be a comprehensive analysis of the views and requirements and recommend it to the actual needs of customers with the most suitable products and let customers know that the performance characteristics of the selected product referred to in accordance with customers.

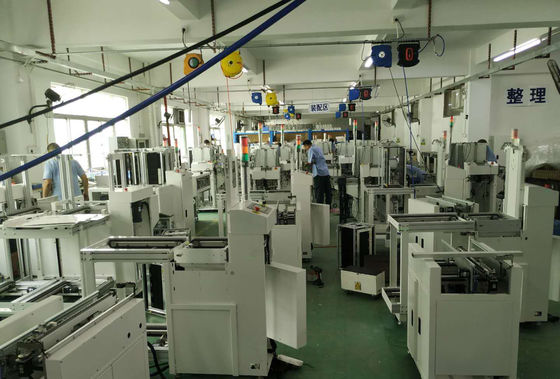

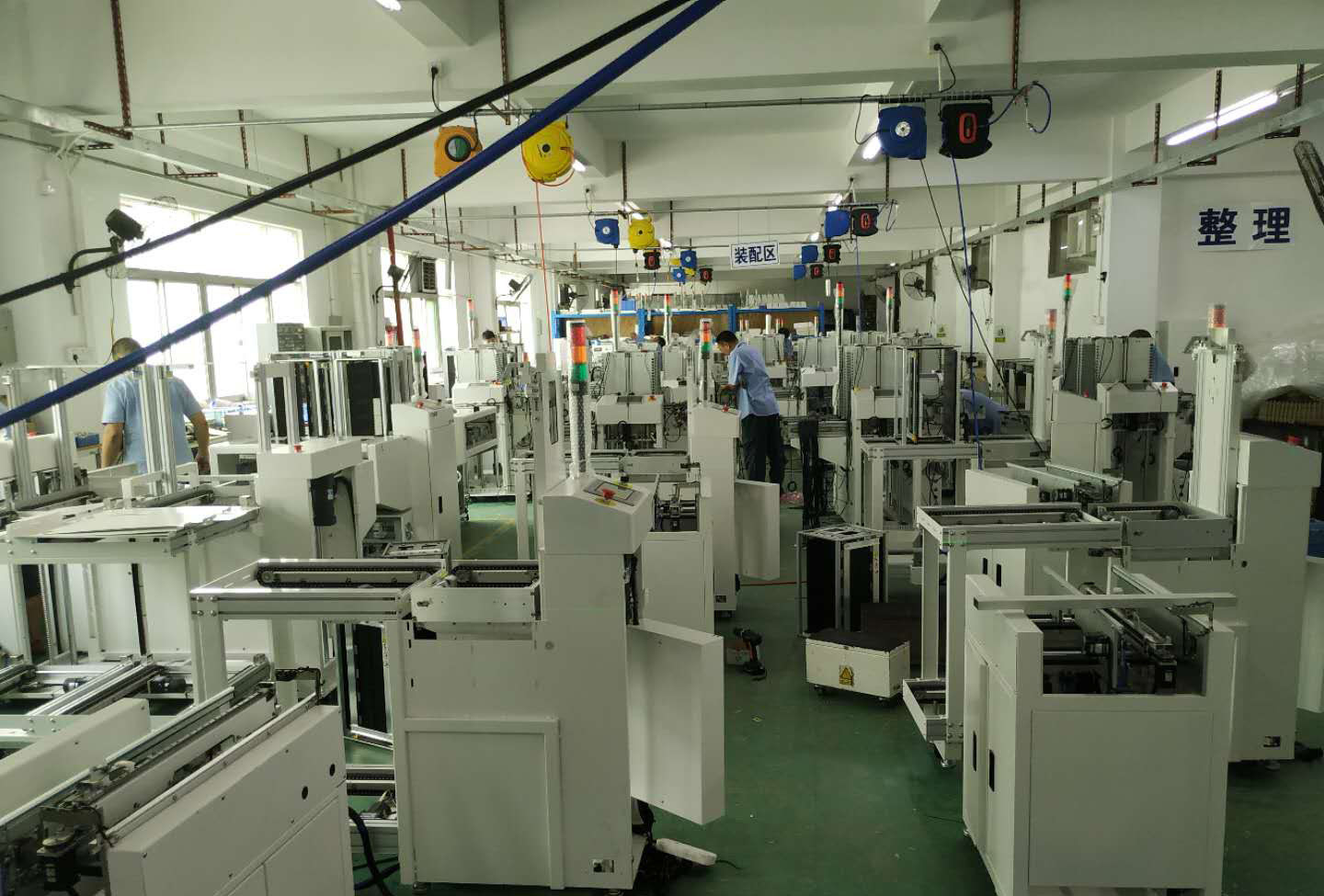

متجر العمل
