تصميم معدات مناولة لوحات Smt designspark pcb library loader samsung top automatic Pcb board magazine Loader Machine
مقدمة المنتج:
خيارات
سعة مجلة إضافية.
تحسين البناء المغلق لمستوى الأمان.
ناقل مجلة (مجلات) قابلة للتعديل للعرض.
خيارات أخرى متاحة عند الطلب.
|
المعايير الفنية |
|
| وظيفة | تُستخدم هذه الوحدة لإخراج لوحات PCB من المجلة إلى خط إنتاج SMT |
|
سمك PCB |
الحد الأدنى 0.6 مم |
|
عدد المجلات |
النقل لأعلى: 1 قطعة، النقل لأسفل: 1 قطعة، (أو مخصصة) |
|
حدد فواصل الخطوات |
1-4 (فواصل خطوات 10 مم) |
|
وقت تحميل PCB |
حوالي 6 ثوانٍ |
|
وقت تغيير المجلة |
حوالي 30 ثانية |
|
اتجاه النقل |
من اليسار إلى اليمين / من اليمين إلى اليسار (اختياري) |
|
ارتفاع النقل |
900 ± 20 مم (أو مخصص) |
|
ضغط الهواء |
4-6 بار، بحد أقصى 10 لتر / دقيقة |
|
مصدر الطاقة |
100-230 فولت تيار متردد (مخصص) أحادي الطور، بحد أقصى 300 فولت / أمبير |
| المواصفات | ||||
| رقم الموديل | HR-250 | HR-330 | HR-390 | HR-460 |
| حجم PCB (الطول × العرض) ~ (الطول × العرض) مم | (50x50) ~ (350x250) | (50x50) ~ (455x330) | (50x50) ~ (530x390) | (50x50) ~ (530x460) |
| حجم الماكينة (الطول × العرض × الارتفاع) مم | 1370 × 750 × 1200 | 1550 × 830 × 1200 | 1750 × 920 × 1200 | 1750 × 990 × 1200 |
| حجم المجلة (الطول × العرض × الارتفاع) مم | 355 × 320 × 563 | 460 × 400 × 563 | 535 × 460 × 570 | 535 × 530 × 570 |
| الوزن | 110 كجم | 135 كجم | 155 كجم | 175 كجم |

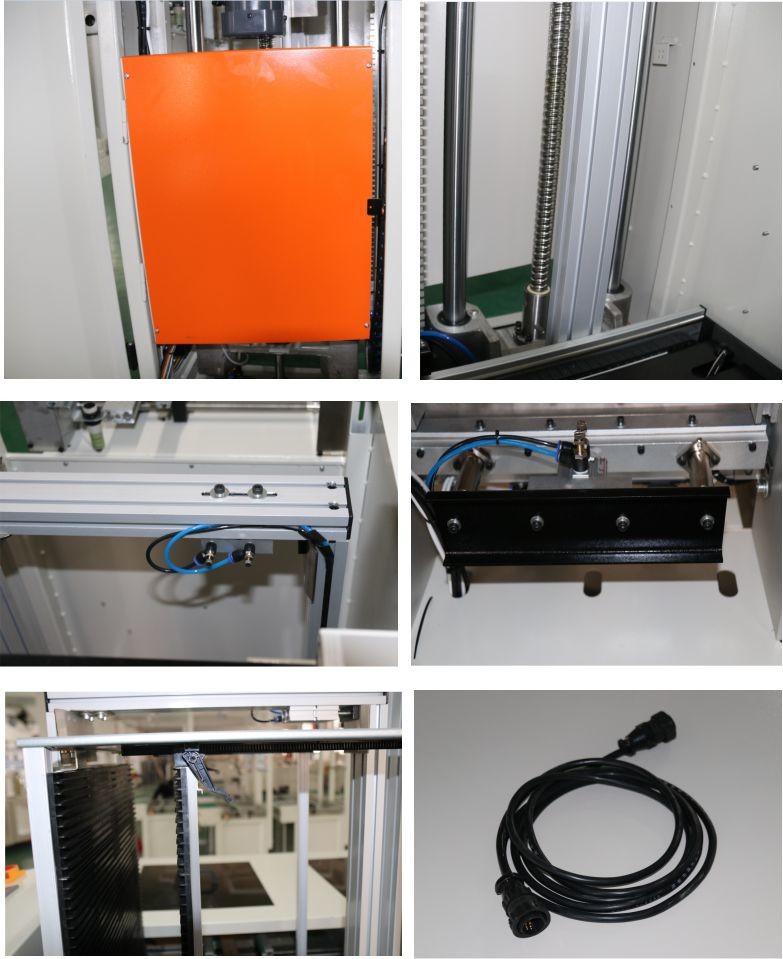

التفاصيل:
ورشة الإنتاج
حالة العميل
شهادة CE
التعبئة
