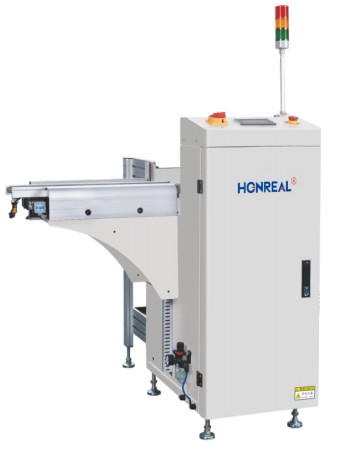

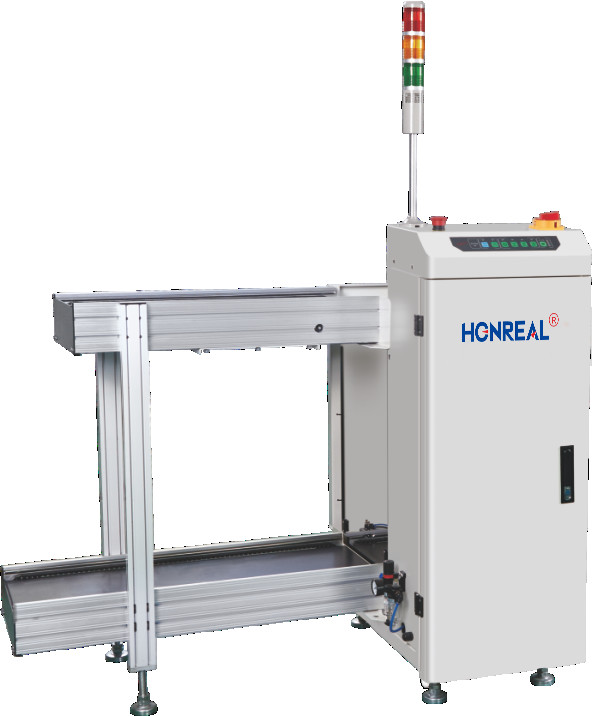

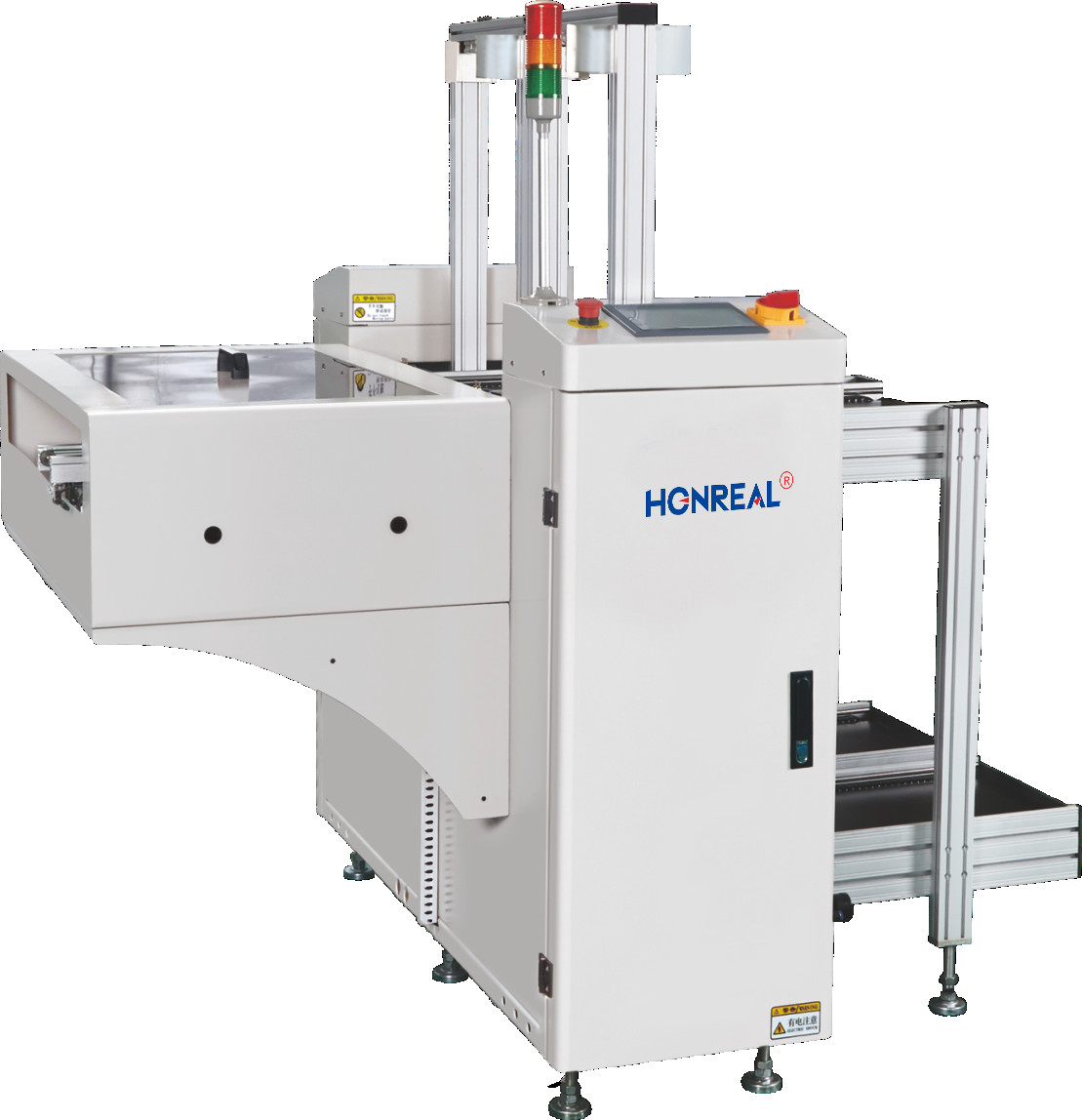

جهاز تفريغ تلقائي من الصين SMT للوحات PCB غير الجيدة والجيدة مع مسار مزدوج لآلة AOI
الوصف
يستخدم هذا الجهاز لعملية استلام لوحة PCB لخط إنتاج SMT، وهو مناسب لاستلام اللوحات غير الجيدة واللوحات الجيدة بعد آلة AOI خلف آلة اللحام الانسيابي.
الميزات
1. تحكم بواسطة Panasonic PLC + شاشة تعمل باللمس، سهل التشغيل.
2. تصميم بهيكل ثابت.
3. تضمن المشابك الهوائية العلوية والسفلية تحديد موضع صندوق المواد بدقة.
4. تصميم مسار غاز خاص يضمن عدم دفع لوحة PCB.
5. مع إشارة SMEMA.
|
المعايير الفنية |
|
| الوظيفة | يستخدم هذا الجهاز خلف AOI، عن طريق استقبال إشارة AOI، يتم تخزين لوحات PCB غير الجيدة والجيدة تلقائيًا بشكل منفصل. |
|
سمك PCB |
الحد الأدنى 0.6 مم |
|
عدد المجلات |
النقل لأعلى: 1 قطعة، النقل لأسفل: 1 قطعة، (أو مخصص) |
|
اختيار مسافات الخطوة |
1-4 (مسافات خطوة 10 مم) |
|
وقت تحميل PCB |
حوالي 6 ثواني |
|
وقت تغيير المجلة |
حوالي 30 ثانية |
|
اتجاه النقل |
من اليسار إلى اليمين / من اليمين إلى اليسار (اختياري) |
|
ارتفاع النقل |
900 ± 20 مم (أو مخصص) |
|
ضغط الهواء |
4-6 بار، بحد أقصى 30 لتر/دقيقة |
|
مصدر الطاقة |
100-230 فولت تيار متردد (مخصص) أحادي الطور، بحد أقصى 300 فولت/أمبير |
|
المواصفات |
||||
|
رقم الموديل |
HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| حجم PCB (الطول*العرض) ~ (الطول*العرض) مم | (50x50) ~ (350x250) | (50x50) ~ (455x330) | (50x50) ~ (530x390) | (50x50) ~ (530x460) |
| حجم الآلة (الطول*العرض*الارتفاع) مم | 1700*1450*1200 | 1950 × 1610 × 1200 | 2210 × 1730 × 1200 | 2210 × 1870 × 1200 |
| حجم المجلة (الطول*العرض*الارتفاع) مم | 355*320*563 | 460 × 400 × 563 | 535 × 460 × 570 | 535 × 530 × 570 |
| الوزن | 150 كجم | 180 كجم | 210 كجم | 250 كجم |
التفاصيل
