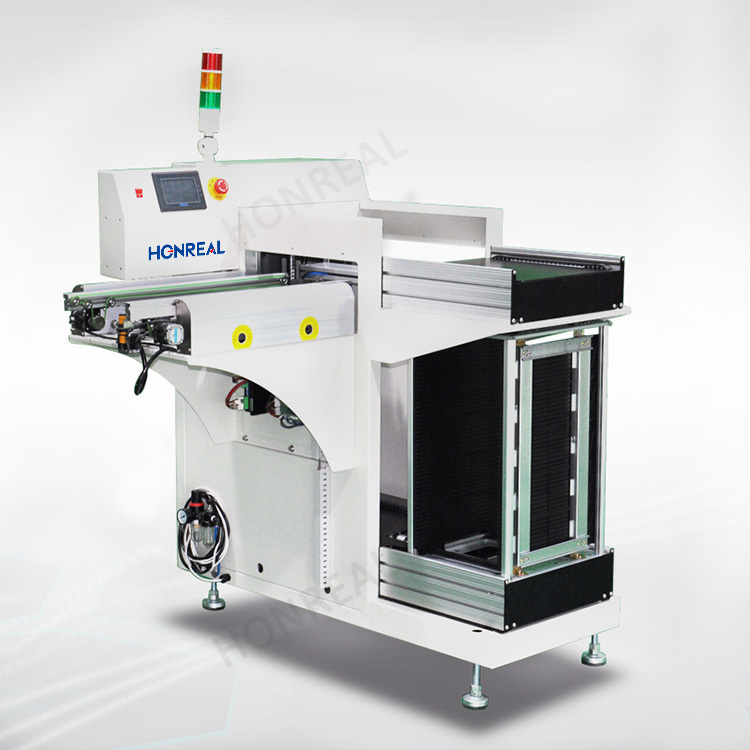

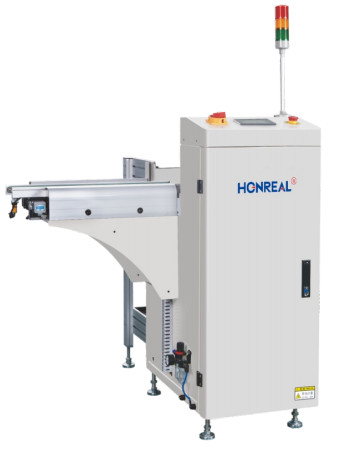

الصين المصنع التلقائي المجلة Smt شكل L التعامل مع إفراج المجلة رف لخط التجميع Smt
إدخال المنتج:
1تستخدم هذه المعدات لجمع PCBs في مجلة في نهاية خط إنتاج SMT
2نظام تحكم PLC ثابت وموثوق به
3سهلة التشغيل واجهة التحكم بشاشة لمسة LED
4المقبضات الهوائية من أعلى وأسفل ثلاثة نقاط من أجل محاذاة المجلة.
5تصميم قوة دفع فعالة يمكن أن يضمن أن PCB غير مكسورة.
6.2 القدرة على تحميل المخزنات
7الاتجاه من اليسار إلى اليمين أو اليمين إلى اليسار ((اختياري).
8مراقبة الخطأ دائماً في الآلة
9تصميم صلب ومستقر;
10بوابة.SMEMA متوافقة
التطبيق
يستخدم في نهاية خطوط إنتاج SMT و AI. لا يحتاج إلى لمس لوحة PCB بيده لحماية لوحة PCB بشكل أفضل.يجمع PCB Unloader تلقائيًا PCBs من خط الإنتاج إلى مجلات PCB. يمكن أيضا تعيين وظيفة بدء طبقة لوحة الدفع / طبقة لوحة الدفع؛ هذه الآلة لديها وظائف من دقة رفع عالية، العد التلقائي، إنذار خطأ، إشارة معلومات الإنذار،الخإنها معدات أساسية لتحقيق أتمتة خط كامل.
|
المعلمات التقنية |
|
| الوظيفة | تستخدم هذه المعدات لجمع PCBs في مجلة في نهاية خط إنتاج SMT |
|
سمك PCB |
من 0.6 ملم |
|
رقم المجلة |
النقل إلى الأعلى: 1 قطعة، النقل إلى أسفل: 1 ثانية، ((أو مخصصة) |
|
تحديد خطوات الخطوات |
1-4 ((10 ملم خطوة المرافق) |
|
وقت تحميل PCB |
حوالي 6 ثواني |
|
وقت تغيير المجلة |
حوالي 30 ثانية |
|
اتجاه النقل |
من اليسار إلى اليمين / من اليمين إلى اليسار ((اختياري) |
|
ارتفاع النقل |
900 ± 20mm ((أو مخصصة) |
|
ضغط الهواء |
4-6 بار، MAX10L/دقيقة |
|
إمدادات الطاقة |
100-230 فولت AC ((مخصصة) مرحلة واحدة ، ماكس 300 فولت / A |
|
المواصفات |
||||
|
رقم النموذج |
HR-250XL | HR-330XL | HR-390XL | HR-XB460XL |
| حجم اللوحة المنسوجة (L × W) ◄ ((L × W) mm | (50x50) ((350x250) | (50x50) ((455x330) | (50x50) ((530x390) | (50x50) ((530x460) |
| حجم الجهاز (L × W × H) mm | 1180 × 1130 × 1200 | 1300×1420×1200 | 1500×1530×1200 | 1500 × 1630 × 1200 |
| حجم المجلة (L × W × H) ملم | 355 × 320 × 563 | 460 × 400 × 563 | 535×460×570 | 535 × 530 × 570 |
| الوزن | 170 كجم | 150 كجم | 170 كجم | 185 كجم |
