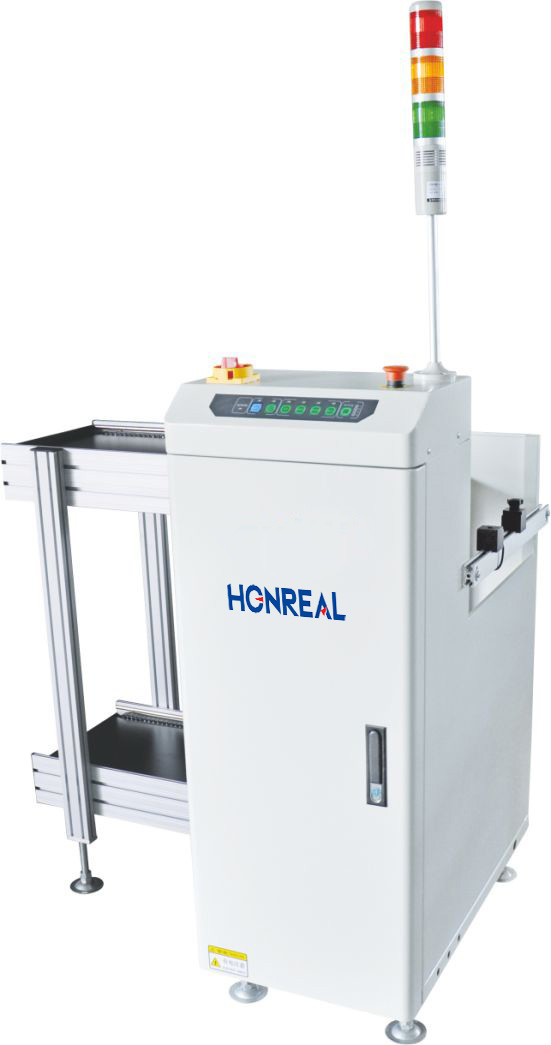

آلة تحميل المجلات الصغيرة SMT Pcb للجمعية الإلكترونية
إدخال المنتج:

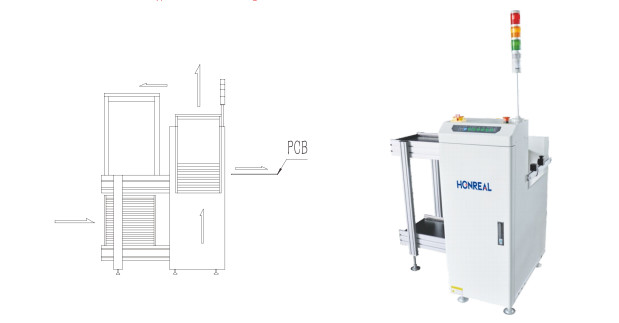

هذا الجهاز مصمم لنقل PCBs من مجلة إلى خط إنتاج SMT.مع واجهة التحكم بالشاشة اللمسية LED سهلة الاستخداميتم تسهيل محاذاة المجلة بواسطة مشابك هوائية موجهة في الجزء العلوي والسفلي ، باستخدام نظام ثلاثي النقاط.يتضمن التصميم آلية دفع فعالة لضمان بقاء PCBs سليمة أثناء عملية النقللديها القدرة على تحميل ما يصل إلى ثلاثة المجلات في وقت واحد.
يمكن تخصيص اتجاه النقل للتحرك من اليسار إلى اليمين أو من اليمين إلى اليسار (اختياري).ضمان الكشف السريع عن أي مشاكل وحلهاتصميمه القوي والثابت يضمن أداءً موثوقًا. بالإضافة إلى ذلك ، يحتوي على منفذ SMEMA متوافق للتكامل السلس مع المعدات الأخرى.
|
المعلمات التقنية
|
|
| الوظيفة | تستخدم هذه الوحدة لإرسال PCBs من مجلة إلى خط إنتاج SMT |
|
سمك PCB
|
من 0.6 ملم |
|
رقم المجلة
|
النقل إلى أعلى: 1pcs، النقل إلى أسفل: 1ps، ((أو مخصصة) |
|
تحديد خطوات الخطوات
|
1-4 ((10 ملم خطوة المرافق) |
|
وقت تحميل PCB
|
حوالي 6 ثواني |
|
وقت تغيير المجلة
|
حوالي 30 ثانية |
|
اتجاه النقل
|
من اليسار إلى اليمين / من اليمين إلى اليسار ((اختياري) |
|
ارتفاع النقل
|
900 ± 20mm ((أو مخصصة) |
|
ضغط الهواء
|
4-6 بار، MAX10L/دقيقة |
|
إمدادات الطاقة
|
100-230 فولت AC ((مخصصة) مرحلة واحدة ، ماكس 300 فولت / A |
| المواصفات | ||||
| رقم النموذج | HR-250D | HR-330D | HR-390D | HR-460D |
| حجم اللوحة المنسوجة (L × W) ◄ ((L × W) mm | (50x50) ((350x250) | (50x50) ((455x330) | (50x50) ((530x390) | (50x50) ((530x460) |
| حجم الجهاز (L × W × H) mm | 1080×770×1200 | 1280 × 850 × 1200 | 1450 × 920 × 1200 | 1450 × 990 × 1200 |
| حجم المجلة (L × W × H) mm | 355 × 320 × 563 | 460 × 400 × 563 | 535×460×570 | 535 × 530 × 570 |
| الوزن | 110 كجم | 130 كجم | 150 كجم | 165 كجم |
