التطبيق

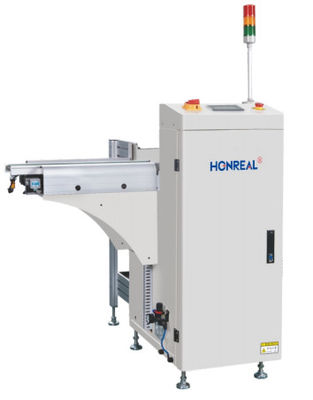

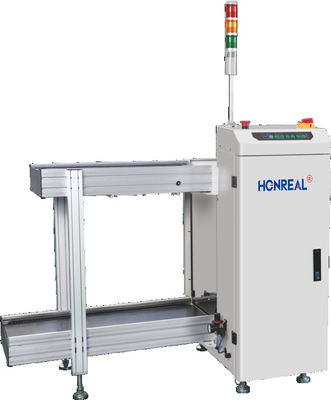

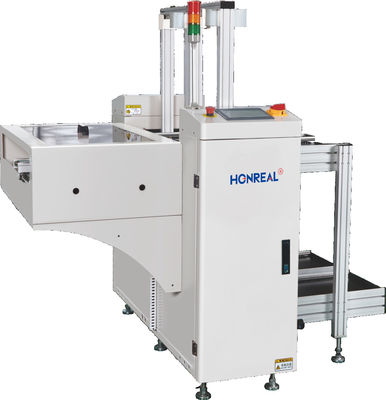

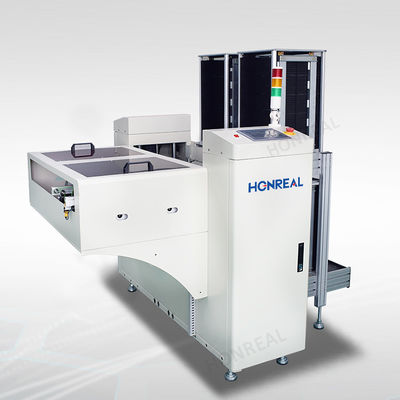

يستخدم PCB NG / OK Unloader لفصل PCB جيد / سيء.
بعد اختبارها بواسطة آلة الاختبار يمكن فصلها وإرسالها إلى خزانين مختلفين.
الخصائص
|
المعلمات التقنية
|
|
| الوظيفة | يتم استخدام هذه المعدات خلف AOI، من خلال استقبال إشارة AOI،NG و OK PCB المخزنة تلقائيًا بشكل منفصل. |
|
سمك PCB
|
من 0.6 ملم |
|
رقم المجلة
|
النقل إلى الأعلى: 1 قطعة، النقل إلى أسفل: 1 ثانية، ((أو مخصصة) |
|
تحديد خطوات الخطوات
|
1-4 ((10 ملم خطوة المرافق) |
|
وقت تحميل PCB
|
حوالي 6 ثواني |
|
وقت تغيير المجلة
|
حوالي 30 ثانية |
|
اتجاه النقل
|
من اليسار إلى اليمين / من اليمين إلى اليسار ((اختياري) |
|
ارتفاع النقل
|
900 ± 20mm ((أو مخصصة) |
|
ضغط الهواء
|
4-6 بار، MAX30L/دقيقة |
|
إمدادات الطاقة
|
100-230 فولت AC ((مخصصة) مرحلة واحدة ، ماكس 300 فولت / A |
|
المواصفات
|
||||
|
رقم النموذج
|
HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| حجم PCB (L*W) ◄ ((L*W) mm | (50x50) ((350x250) | (50x50) ((455x330) | (50x50) ((530x390) | (50x50) ((530x460) |
| حجم الجهاز (L*W*H) | 1700*1450*1200 | 1950 × 1610 × 1200 | 2210 × 1730 × 1200 | 2210 × 1870 × 1200 |
| حجم المجلة ((L*W*H) mm | 355*320*563 | 460 × 400 × 563 | 535×460×570 | 535 × 530 × 570 |
| الوزن | 150 كجم | 180 كجم | 210 كجم | 250 كجم |
