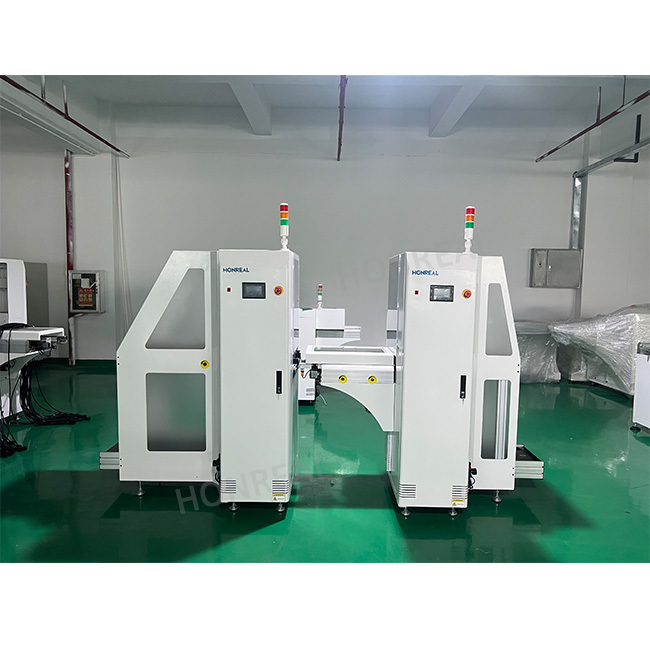

معدات معالجة الـ Pcb آلة تحميل الـ Pcb التلقائية آلة تحميل المجلات SMT 1-4 خطوة المواقع تحميل الـ Pcb تفريغ
إدخال المنتج:
|
المعلمات التقنية
|
|
| الوظيفة | تستخدم هذه الوحدة لإرسال PCBs من مجلة إلى خط إنتاج SMT |
|
سمك PCB
|
من 0.6 ملم |
|
رقم المجلة
|
النقل إلى الأعلى: 1 قطعة، النقل إلى أسفل: 1 ثانية، ((أو مخصصة) |
|
تحديد خطوات الخطوات
|
1-4 ((10 ملم خطوة المرافق) |
|
وقت تحميل PCB
|
حوالي 6 ثواني |
|
وقت تغيير المجلة
|
حوالي 30 ثانية |
|
اتجاه النقل
|
من اليسار إلى اليمين / من اليمين إلى اليسار ((اختياري) |
|
ارتفاع النقل
|
900 ± 20mm ((أو مخصصة) |
|
ضغط الهواء
|
4-6 بار، MAX10L/دقيقة |
|
إمدادات الطاقة
|
100-230 فولت AC ((مخصصة) مرحلة واحدة ، ماكس 300 فولت / A |
| المواصفات | ||||
| رقم النموذج | HR-250 | HR-330 | HR-390 | HR-460 |
| حجم اللوحة المنسوجة (L × W) ◄ ((L × W) mm | (50x50) ((350x250) | (50x50) ((455x330) | (50x50) ((530x390) | (50x50) ((530x460) |
| حجم الجهاز (L × W × H) mm | 1370 × 750 × 1200 | 1550 × 830 × 1200 | 1750 × 920 × 1200 | 1750 × 990 × 1200 |
| حجم المجلة (L × W × H) mm | 355 × 320 × 563 | 460 × 400 × 563 | 535×460×570 | 535 × 530 × 570 |
| الوزن | 110 كجم | 135 كجم | 155 كجم | 175 كجم |
صيانة المعدات
1- تحقق ما إذا كان الحزام الناقل فضفاض جدا والحزام نظيفة
2. الحفاظ على المحامل الخطية والمحور البصري من طاولة رفع نظيفة
3امسح الزيت القذر بقطعة قماش أو ورقة خالية من القشرة، ثم قم بتشطيب المسمار
4اختبار جميع وظائف التشغيل الآلي واليدوي
5.اختبار ما إذا كان انتقال PCB سلس
6. ضبط منصة الرفع إلى أعلى موقف ، وإيقاف الطاقة ، وتحقق مما إذا كانت منصة الرفع قد انخفضت.
7تحقق مما إذا كانت الأسطوانة تتحرك بسلاسة
8-تحقق من مسار الحزام
9تحقق مما إذا كان جهاز الاستشعار الكهروضوئي والجهاز الاستشعار المغناطيسي يعملان بشكل صحيح
الشهادة
التعبئة
الأسئلة الشائعة
1) هذه هي المرة الأولى التي أستخدم فيها هذا النوع من الآلة، هل من السهل تشغيلها؟
هناك دليل باللغة الإنجليزية أو فيديو دليل يظهر لك كيفية استخدام الجهاز.
إذا كان لديك أي أسئلة، يرجى الاتصال بنا عن طريق البريد الإلكتروني / سكايب / الهاتف / خدمة المدير التجاري عبر الإنترنت.
2)كيف التدريب؟
ج: بعد شراء آلاتنا، يمكن للمهندسين الخاص بك الذهاب إلى شركتنا أو أنه من السهل جدا لتشغيل
الجهاز وفقا للفيديو التدريبي و دليل المستخدم، دليل المستخدم سيأتي مع الجهاز معا.
3) أود أن أسألك إذا كان من الممكن أن يكون شعاري على المنتج.
نأمل أن تعرف أن شركتنا تدعم تماما خدمة الشعار المخصص، ونحن نفعل هذا. إلى جانب ذلك، انها مجانية تماما، لذلك فقط أخبرنا متطلباتك.
4) كيف يمكنني شراء هذه الآلة منك؟ (سهلة جدا ومرنة!)
أ. استشرنا حول هذا المنتج على الانترنت أو عن طريق البريد الإلكتروني.
ب) تفاوض وتأكيد السعر النهائي ، الشحن ، وسائل الدفع وغيرها من الشروط
ج. إرسال الفاتورة المبدئية وتأكيد طلبك.
D. إجراء الدفع وفقاً للطريقة المذكورة في الفاتورة المباشرة.
نحن نعد طلبك من خلال الفاتورة المباشرة بعد تأكيد الدفع الكامل.
و 100% فحص الجودة قبل الشحن
إرسال طلبك عن طريق الجو أو البحر.
