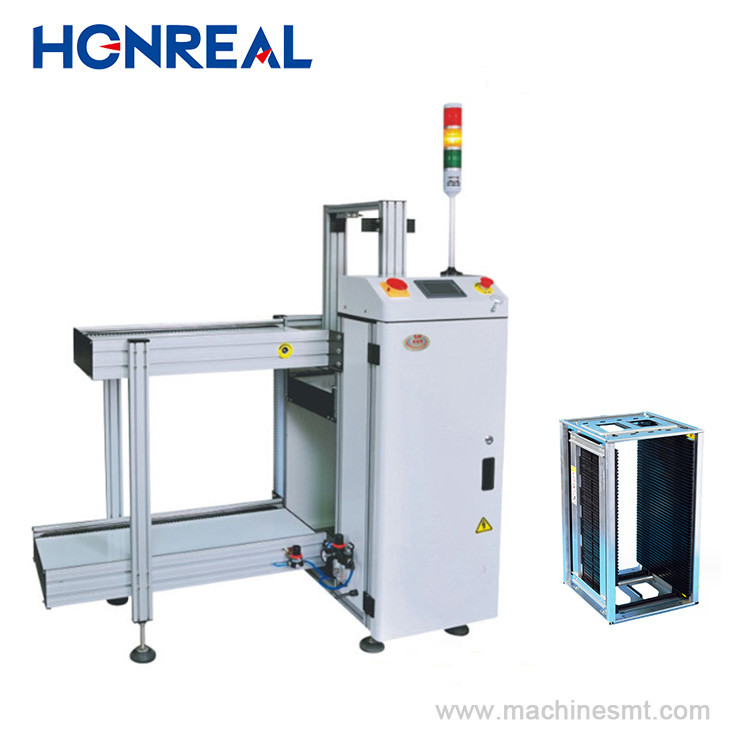

معدات التجميع الإلكتروني محمولة SMT PCB التلقائية
إدخال المنتج:
1هذه الوحدة تستخدم لإرسال PCBs من مجلة إلى خط إنتاج SMT.
2نظام تحكم PLC ثابت وموثوق به
3سهلة التشغيل واجهة التحكم بشاشة لمسة LED
4المقبضات الهوائية من أعلى وأسفل ثلاثة نقاط من أجل محاذاة المجلة.
5تصميم قوة دفع فعالة يمكن أن يضمن PCB غير مكسورة.
6.3 القدرة على تحميل المجلات.
7الاتجاه من اليسار إلى اليمين أو من اليمين إلى اليسار ((اختياري).
8مراقبة الخطأ دائماً في الآلة
9تصميم صلب ومستقر
10بوابة.SMEMA متوافقة
| المعلمات التقنية | |
| الوظيفة | تستخدم هذه الوحدة لإرسال PCBs من مجلة إلى خط إنتاج SMT |
| سمك PCB | من 0.6 ملم |
| رقم المجلة | النقل إلى أعلى: 1pcs، النقل إلى أسفل: 1ps، ((أو مخصصة) |
| تحديد خطوات الخطوات | 1-4 ((10 ملم خطوة المرافق) |
| وقت تحميل PCB | حوالي 6 ثواني |
| وقت تغيير المجلة | حوالي 30 ثانية |
| اتجاه النقل | من اليسار إلى اليمين / من اليمين إلى اليسار ((اختياري) |
| ارتفاع النقل | 900 ± 20mm ((أو مخصصة) |
| ضغط الهواء | 4-6 بار، ماكس 10L/دقيقة |
| إمدادات الطاقة | 100-230 فولت AC ((مخصصة) مرحلة واحدة ، ماكس 300 فولت / A |
هذا هو النموذج القياسي
| المواصفات | ||||
| رقم النموذج | HR-250 | HR-330 | HR-390 | HR-460 |
| حجم اللوحة المنسوجة (L × W) ◄ ((L × W) mm | (50x50) ((350x250) | (50x50) ((455x330) | (50x50) ((530x390) | (50x50) ((530x460) |
| حجم الجهاز (L × W × H) mm | 1370 × 750 × 1200 | 1550 × 830 × 1200 | 1750 × 920 × 1200 | 1750 × 990 × 1200 |
| حجم المجلة (L × W × H) mm | 355 × 320 × 563 | 460 × 400 × 563 | 535×460×570 | 535 × 530 × 570 |
| الوزن | 110 كجم | 135 كجم | 155 كجم | 175 كجم |
