فجي السرعة العالية الآلية Smt اختيار ومكانة آلة Smd تركيب آلة سطح تركيب وضع آلة

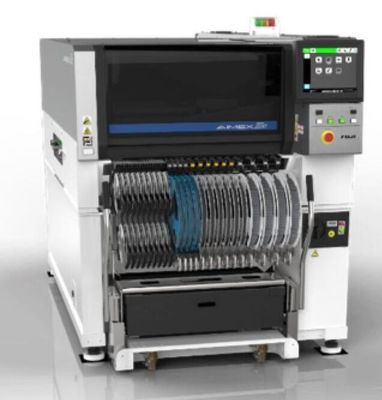

منصات التسويق المرنة AIMEX III
تم تصميم AIMEX III لمرونة المكونات ومرونة PCB ومرونة الإنتاج.
إنتاج لوحة كبيرة أو إنتاج متزامن لنموذجين
يمكن أن تدعم AIMEX III لوحات كبيرة تصل إلى 774 (L) x 710 (W) ملم في الحجم.
إنتاج متزامن لمنتجين مختلفين ممكن باستخدام آلة التكوين المزدوج للناقل.AIMEX الثالث يسمح أيضا طرق إنتاج مختلفة ويدعم مجموعة واسعة من أحجام اللوحات.
تبادل ديناميكي للقلب
يقدم جهاز AIMEX III تبادلًا ديناميكيًا أثناء الإنتاج إلى أفضل أداة للعمل. إنتاج غير محدود ممكن باستخدام DynaHead للتبادل الديناميكي بين 12 فوهة،أدوات ذات أربع فوهات وأدوات ذات فوهة واحدة.
الحد من عدد التحولات
يمكن تقليل وقت التبديل من خلال إجراء التبديل في دفعات MFU وبالآلة التي تحتوي على ما يصل إلى 130 فتحة للمغذيات مما يجعل من الممكن تحميل جميع الأجزاء المطلوبة.
زيادة الإنتاج بسلاسة
إنشاء البيانات تلقائيًا وتحريرها على الجهاز باستخدام لوحة شاشة كبيرة تعمل باللمس لدعم زيادة الإنتاج الجديد والاستجابة السريعة للتغييرات المفاجئة في البرامج.
المواصفات
| المواصفات الأساسية | ||
|---|---|---|
| حجم PCB ((LXW) |
|
|
| قدرة المغذية | ما يصل إلى 130 (8 مم شريط) | |
| وقت تحميل PCB | 2.9 ثانية | |
| دقة الوضع (الإشارة القائمة على العلامة الثقة) |
H24G: +/-0.025 ملم (الوضع القياسي) / +/-0.038 ملم (وضع الأولوية الإنتاجية، قيد التطوير) (3سيجما) cpk≥1.00 H08M: +/- 0.040 ملم (3σ) cpk≥1.00 OF: +/- 0.050 ملم (3σ) cpk≥1.00 H02F: +/- 0.025 ملم (3σ) cpk≥1.00 H01: +/- 0.030 ملم (3σ) cpk≥1.00 |
|
| أبعاد الجهاز | الطول: 1280 ملم ، الغرب: 2656 ملم ، H: 1556 ملم | |
| وضع الرؤوس | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H24G | H08M | H02F | H01 | من | |||||||
| كمية الفوهة | 24 | 8 | 2 | 1 | 1 (أو مخلب واحد) |
||||||
| معدل النفاذ ((cph) | 37000 جنيه مكعب في الساعة (وضع الأولوية الإنتاجية، قيد التطوير) 35،000 سي بي إيه (الوضع القياسي) |
13,000 | 7,300 | 4,200 | 3,000 | ||||||
| حجم الجزء (ملم) |
03015 ملم إلى 5 × 5 الطول: ما يصل إلى 2.0 ملم |
0603 (0201") إلى 45 × 45 الطول: حتى 13.0 ملم |
1608 (0603") إلى 74 × 74 (32 × 180) الطول: حتى 25.4 ملم |
1608 (0603") إلى 74 × 74 (32 × 180) الطول: حتى 38.1 ملم |
|||||||
| وجود الجزء التحقق |
○ | ○ (H08MQ) |
○ | x | |||||||
| أجزاء العرض |
شريط | ○ | ○ | ○ | ○ | ||||||
| عصا | x | ○ | ○ | ○ | |||||||
| الصندوق | x | ○ | ○ | ||||||||
| (دينا هيد)) ((دي إكس)) | ||||
| كمية الفوهة | 12 | 4 | 1 | |
| معدل النفاذ ((cph) | 27,000 وظيفة وجود الأجزاء ON: 26000 |
12,000 | 5,800 | |
| حجم الجزء (ملم) |
0402 (01005") إلى 12.5 ملم على الشاشة و Y هو 7.5 ملم أو أقل الطول: ما يصل إلى 3.0 ملم |
1608 (0603") إلى 15 × 15 الطول: حتى 6.5 ملم |
1608 (0603") إلى 74 × 74 (32 × 100) الطول: حتى 25.4 ملم |
|
| دقة الوضع (الإشارة القائمة على العلامة الثقة) |
+/-0.038 (+/-0.050) ملم (3σ) cpk≥1.00 | +/- 0.040 ملم (3σ) cpk≥1.00 | +/- 0.030 ملم (3σ) cpk≥1.00 | |
| وجود الجزء التحقق |
o | x | o | |
| أجزاء العرض |
شريط | o | o | o |
| عصا | x | o | o | |
| الصندوق | x | o | o | |
