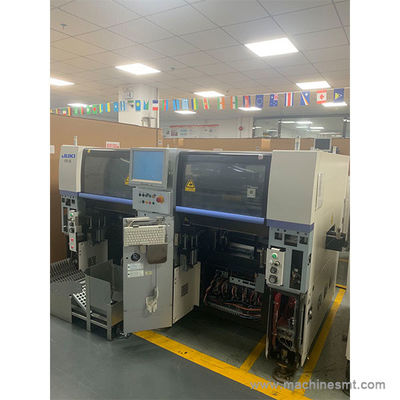

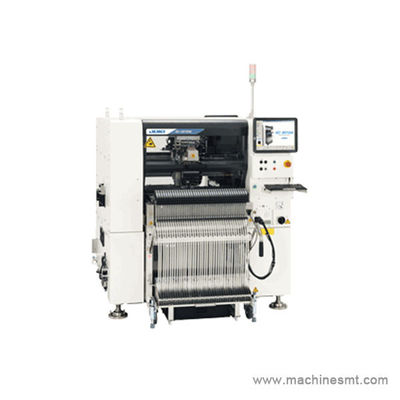

آلة SMT لتحديد المواقع و إطلاق الرصاص على الرقاقات KE-3010A المستخدمة الأصلية لخط إنتاج SMT
الخصائص
التطور المستمر لسلسلة KE
| الشريحة | 23رقاقة 500CPH (مركز ليزر / أفضل) 18500CPH (مركز الليزر / IPC9850) |
|---|---|
| IC | 9،000CPH (تركيز الرؤية / خيار MNVC) |
| حجم اللوحة | مقاس M (330 × 250 مم) | نعم.. | |
|---|---|---|---|
| مقاس L (4FFF10×360mm) | نعم.. | ||
| حجم L العريض (510 × 360 مم) *1 | نعم.. | ||
| حجم XL (610 × 560mm) | نعم.. | ||
| التطبيق على أجهزة PWB الطويلة (حجم M) *2 | 650×250ملم | ||
| التطبيق على أجهزة PWB الطويلة (حجم L) *2 | 800×360ملم | ||
| التطبيق على PWB الطويل (حجم L العريض) *2 | 1,010×360ملم | ||
| التطبيق على أجهزة PWB الطويلة (حجم XL) *2 | 1،210 × 560 مم | ||
| ارتفاع المكونات | 6 ملم | نعم.. | |
| 12ملم | نعم.. | ||
| حجم المكون | التعرف على الليزر | 0402 ((01005) | |
| التعرف على الرؤية | الكاميرا القياسية |  3mm*3 ~ □33.5mm |
|
| كاميرا عالية الدقة | 1.0×0.5mm*4 ~ □20mm |
||
| سرعة الوضع | الشريحة | أفضل | 23500 سي بي إتش |
| IPC9850 | 18500 سي بي إتش | ||
| IC *5 | 9,000CPH *6 |
||
| دقة الموقع | التعرف على الليزر | ±0.05 ملم (±3σ) | |
| التعرف على الرؤية | ± 0.04 ملم | ||
| مدخلات المغذية | ماكس.160 في حالة شريط 8 ملم (على شريط إطعام مزدوج كهربائي) *7 |
||
* 1 حجم L-wide اختياري
*2 تطبيقها على PWB الطويل اختياري.
*3 عند استخدام MNVC (خيار)
*4 KE-3010A: عند استخدام كل من الكاميرا عالية الدقة و MNVC. (خيار)
*5 التأثير الفعال: تبين سرعة وضع IC قيمة تقدر بالحصول عليها عندما تضع الآلة 36 QFP (100 دبوس أو أكثر) أو مكونات BGA (256 كرة أو أكثر) على لوحة بحجم M.(CPH = عدد المكونات الموضعة لمدة ساعة واحدة)
*6 القيمة المقدرة عند استخدام MNVC واختيار المكونات في وقت واحد مع جميع الفوهات.
MNVC هو خيار في KE-3010A.
*7 عند استخدام جهاز تغذية مزدوج للشريط الكهربائي EF08HD.
* PWB حجم XL سيكون KE-3010
