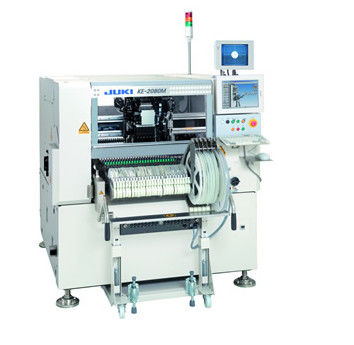

آلة Juki 2000 FX Seies SMT Pick And Place المستعملة آلة التثبيت المرنة KE-2080
الميزات
يمكن لجهاز KE-2080 فائق المرونة وضع مجموعة واسعة من المكونات من 0402 (01005) و ICs، إلى الأشكال غير القياسية،
كل ذلك بدقة وسرعة رائدة في الصناعة.
شريحة
20,200CPH (توسيط ليزر/مثالي) (0.178 ثانية/شريحة)
16,700CPH (توسيط ليزر/IPC9850)
IC
1,850CPH (توسيط رؤية / وقت فعال)
4,860CPH مع خيار MNVC.
رأس ليزر واحد متعدد الفوهات (6 فوهات) بالإضافة إلى رأس واحد عالي الدقة (1 فوهة)
من 0402 (01005) إلى مكونات مربعة 74 مم أو 50 × 150 مم
نظام توسيط الرؤية (يتميز بإضاءة سفلية وجانبية وخلفية، وجميع التعرف على الكرات والتعرف على الانقسام)
|
حجم اللوحة |
حجم M (330 × 250 مم) |
○ |
|
|---|---|---|---|
|
حجم L (410 × 360 مم) |
○ |
||
|
حجم L-Wide (510 × 360 مم) (خيار) |
○ |
||
|
حجم E (510 × 460 مم)*1 |
○ |
||
|
حجم المكون |
التعرف بالليزر |
0402 (01005) ~ 33.5 مم |
|
|
التعرف بالرؤية |
كاميرا قياسية |
□3 مم ~ □74 مم أو 50 × 150 مم |
|
|
كاميرا عالية الدقة (خيار) |
1.0 × 0.5 مم*3 ~ □48 مم أو 24 × 72 مم |
||
|
سرعة التثبيت |
شريحة |
مثالي |
0.178 ثانية/شريحة (20,200CPH) |
|
IPC9850 |
16,700CPH |
||
|
IC*4 |
1,850CPH |
||
|
|
|||
|
دقة التثبيت |
التعرف بالليزر |
±0.05 مم (Cpk≥1) |
|
|
التعرف بالرؤية |
±0.03 مم (±0.04 مم عند استخدام MNVC) |
||
|
مدخلات التغذية |
بحد أقصى 80 على 8 مم T/F*6 |
||
*1 يرجى الاستفسار عن التفاصيل المتعلقة بحجم اللوحة E.
*2 عند استخدام MNVC. (خيار)
*3 عند استخدام كاميرا عالية الدقة. (خيار)
*4 وقت فعال: تشير سرعة تثبيت IC إلى قيمة تقديرية تم الحصول عليها عندما تقوم الآلة بوضع 36 مكون QFP (100 دبوس أو أكثر) أو BGA (256 كرة أو أكثر) على لوحة بحجم M.
(CPH = عدد المكونات التي تم وضعها لمدة ساعة واحدة)
*5 قيمة تقديرية عند استخدام MNVC (خيار) والتقاط المكونات في وقت واحد مع جميع الفوهات.
*6 بما في ذلك مبدل درج المصفوفة، بحد أقصى 110.
