| موك: | 1 مجموعة |
| سعر: | قابل للتفاوض |
| التعبئة والتغليف القياسية: | حقيبة خشبية |
| فترة التسليم: | 10-20workdays |
| طريقة الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على التوريد: | 100 مجموعة / شهر |

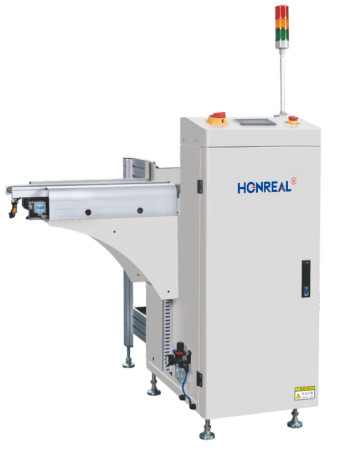

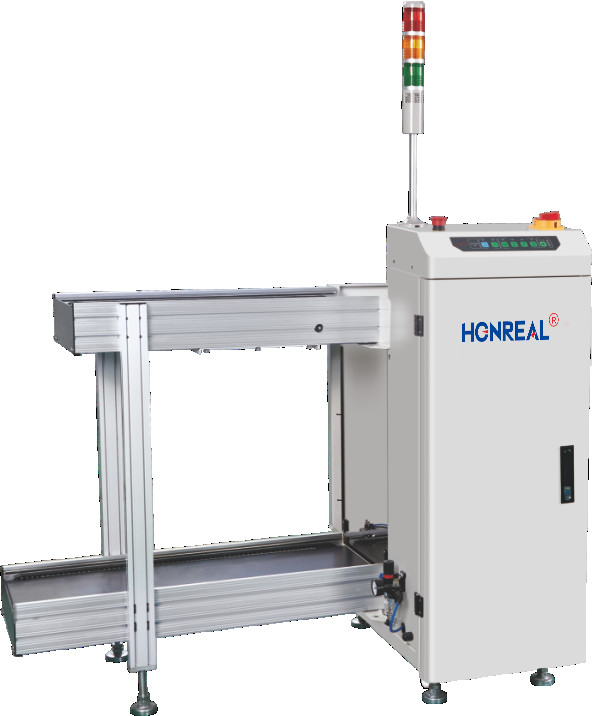

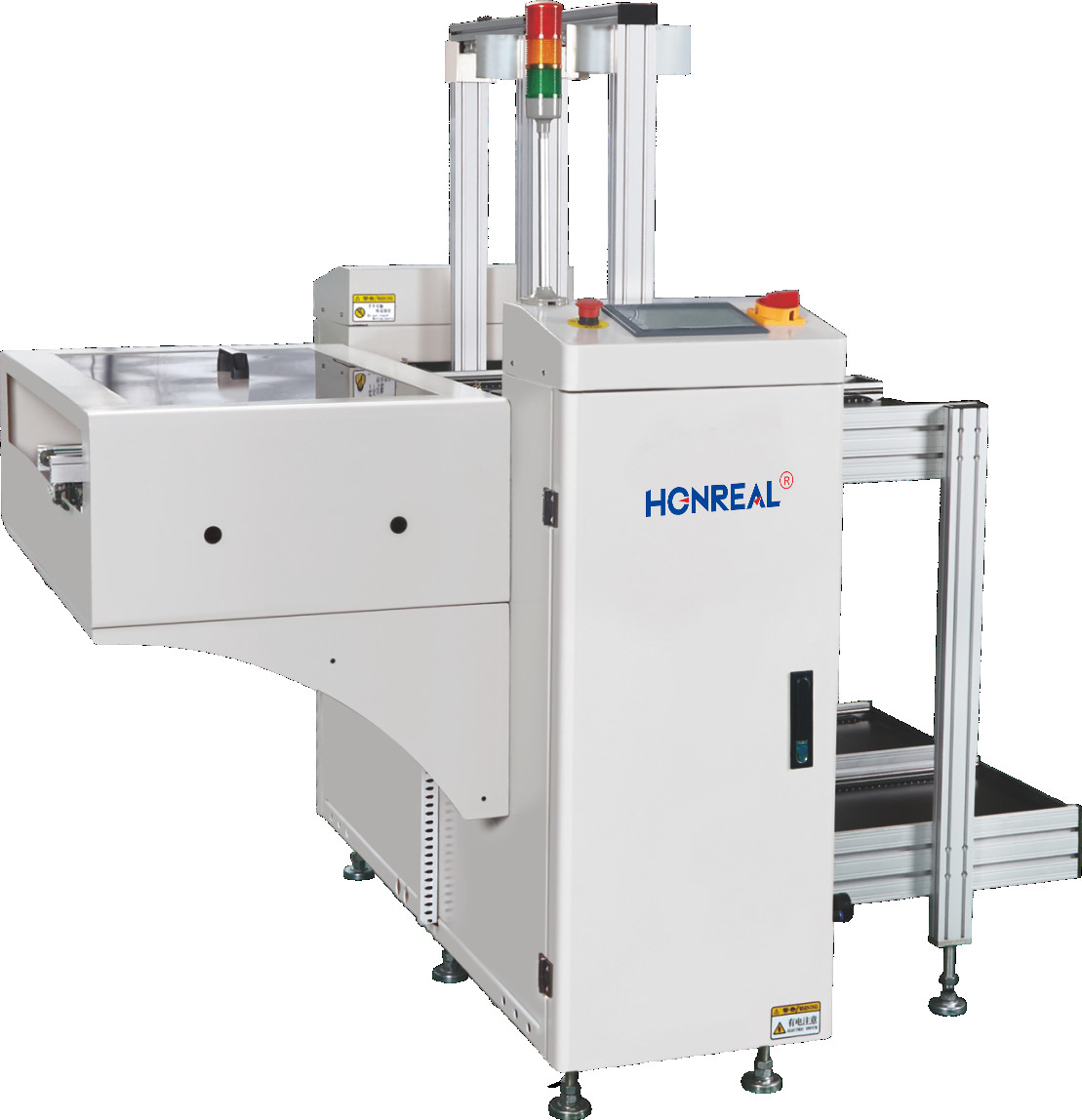

آلة مناولة لوحات PCB أوتوماتيكية مخصصة NG OK مزدوجة المسار مع SMEMA لخط تجميع SMT
الوصف
تُستخدم هذه المعدات لعملية استقبال لوحة PCB لخط إنتاج SMT، وهي مناسبة لاستقبال اللوحة NG واللوحة OK بعد AOI خلف آلة اللحام بالتدفق.
الميزات
1. تحكم PLC + شاشة لمس، سهل التشغيل.
2. تصميم بهيكل قوي.
3. مشابك الهواء العلوية والسفلية تضمن موقع صندوق المواد بدقة.
4. تصميم مسار غاز خاص يضمن عدم دفع لوحة PCB.
5. مع إشارة SMEMA.
|
المعلمات الفنية |
|
| الوظيفة | تُستخدم هذه المعدات خلف AOI، عن طريق استقبال إشارة AOI، يتم تخزين لوحات PCB NG و OK تلقائيًا بشكل منفصل. |
|
سمك PCB |
الحد الأدنى 0.6 مم |
|
عدد المجلات |
النقل العلوي: 1 قطعة، النقل السفلي: 1 قطعة (أو حسب الطلب) |
|
اختيار مسافات الخطوات |
1-4 (مسافات خطوات 10 مم) |
|
وقت تحميل PCB |
حوالي 6 ثوانٍ |
|
وقت تبديل المجلة |
حوالي 30 ثانية |
|
اتجاه النقل |
من اليسار إلى اليمين / من اليمين إلى اليسار (اختياري) |
|
ارتفاع النقل |
900 ± 20 مم (أو حسب الطلب) |
|
ضغط الهواء |
4-6 بار، بحد أقصى 30 لترًا في الدقيقة |
|
مزود الطاقة |
100-230 فولت تيار متردد (حسب الطلب) أحادي الطور، بحد أقصى 300 فولت/أمبير |
|
المواصفات |
||||
|
رقم الموديل |
HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| حجم PCB (الطول * العرض) ~ (الطول * العرض) مم | (50x50) ~ (350x250) | (50x50) ~ (455x330) | (50x50) ~ (530x390) | (50x50) ~ (530x460) |
| حجم الماكينة (الطول * العرض * الارتفاع) مم | 1700 * 1450 * 1200 | 1950 × 1610 × 1200 | 2210 × 1730 × 1200 | 2210 × 1870 × 1200 |
| حجم المجلة (الطول * العرض * الارتفاع) مم | 355 * 320 * 563 | 460 × 400 × 563 | 535 × 460 × 570 | 535 × 530 × 570 |
| الوزن | 150 كجم | 180 كجم | 210 كجم | 250 كجم |
التفاصيل
ورشة الإنتاج
من نحن؟
شركة Shenzhen Honreal Technology Co., Ltd. هي مؤسسة وطنية مرموقة ذات تقنية عالية، مكرسة للبحث والتطوير والإنتاج والمبيعات لمعدات SMT. نخدم بفخر أفضل 500 شركة إلكترونية في العالم. برأس مال مسجل قدره 5 ملايين، تتمتع شركتنا بفريق تقني ذي خبرة وتمتلك قدرات استثنائية في الابتكار التقني. هدفنا طويل الأجل هو إنشاء سلسلة توريد منتجات وفريق خدمة محسّنين، لتلبية متطلبات العملاء المتنوعة. من خلال إعطاء الأولوية لعملائنا وفهم احتياجاتهم، نسعى جاهدين لتقديم خدمات قيمة تتجاوز التوقعات.
الشهادات
التعبئة
اتصل بنا
| الشركة | Shenzhen Honreal Technology CO.,Ltd. |
| العنوان | رقم 15، طريق شانغنان هونغما، شارع شاجينغ، منطقة باوان، شنتشن، مقاطعة قوانغدونغ، الصين |
| الهاتف | +86755 2302 0279 |
| الفاكس | +86 755 2330 6782 |
| الرمز البريدي | 518125 |
| Skype/Whatsapp/Wechat | +8613715227009 |
| البريد الإلكتروني: | Monica@szhonreal.com |
فيديو
فيديو
فيديو
|
|
