| موك: | 1 مجموعة |
| سعر: | USD 3800-5000 Per SET |
| التعبئة والتغليف القياسية: | حقيبة خشبية |
| فترة التسليم: | 10-20workdays |
| طريقة الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على التوريد: | 100 مجموعة / شهر |
الوصف

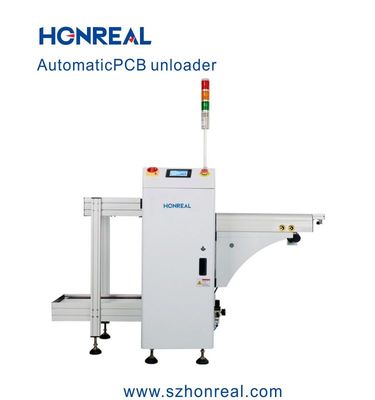

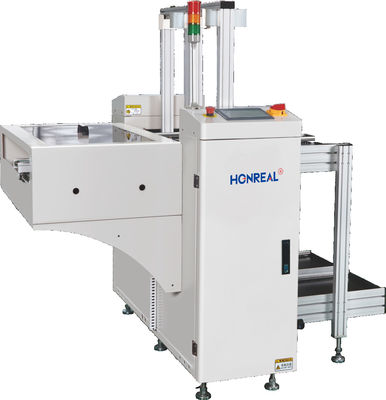

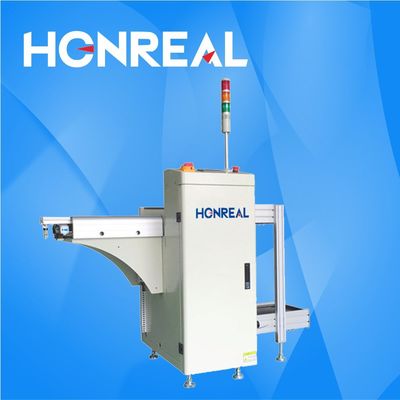

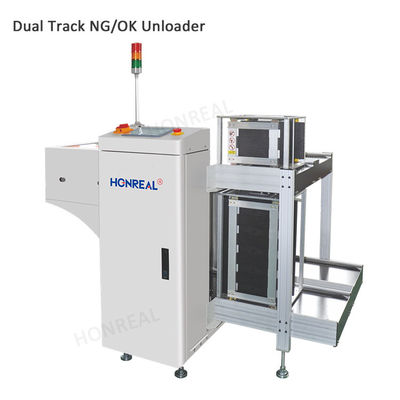

تُستخدم هذه المعدات لعملية استقبال لوحة ثنائي الفينيل متعدد الكلور (PCB) لخط إنتاج SMT، وهي مناسبة لاستقبال اللوحات غير المطابقة للمواصفات (NG) واللوحات المطابقة للمواصفات (OK) بعد جهاز AOI خلف آلة لحام إعادة التدفق.
الميزات
1. تحكم PLC + شاشة لمس من العلامة التجارية، سهلة التشغيل.
2. تصميم بهيكل قوي.
3. مشابك الهواء العلوية والسفلية تضمن موقع صندوق المواد بدقة.
4. تصميم خاص لمسار الغاز يضمن عدم دفع لوحة ثنائي الفينيل متعدد الكلور.
5. مع إشارة SMEMA.
المعلمات الفنية | |
| الوظيفة | تُستخدم هذه المعدات خلف AOI، عن طريق استقبال إشارة AOI، يتم تخزين لوحات ثنائي الفينيل متعدد الكلور NG و OK تلقائيًا بشكل منفصل. |
سمك ثنائي الفينيل متعدد الكلور | الحد الأدنى 0.6 مم |
عدد المجلات | النقل لأعلى: قطعة واحدة، النقل لأسفل: قطعتين (أو حسب الطلب) |
اختيار مسافات الخطوات | 1-4 (مسافات خطوات 10 مم) |
وقت تحميل ثنائي الفينيل متعدد الكلور | حوالي 6 ثوانٍ |
وقت تبديل المجلة | حوالي 30 ثانية |
اتجاه النقل | من اليسار إلى اليمين / من اليمين إلى اليسار (اختياري) |
ارتفاع النقل | 900 ± 20 مم (أو حسب الطلب) |
ضغط الهواء | 4-6 بار، بحد أقصى 30 لترًا في الدقيقة |
مزود الطاقة | 100-230 فولت تيار متردد (حسب الطلب) أحادي الطور، بحد أقصى 300 فولت/أمبير |
المواصفات | ||||
| HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| حجم ثنائي الفينيل متعدد الكلور (الطول * العرض) ~ (الطول * العرض) مم | (50x50) ~ (350x250) | (50x50) ~ (455x330) | (50x50) ~ (530x390) | (50x50) ~ (530x460) |
| حجم الماكينة (الطول * العرض * الارتفاع) مم | 1700*1450*1200 | 1950×1610×1200 | 2210×1730×1200 | 2210×1870×1200 |
| حجم المجلة (الطول * العرض * الارتفاع) مم | 355*320*563 | 460×400×563 | 535×460×570 | 535×530×570 |
| الوزن | 150 كجم | 180 كجم | 210 كجم | 250 كجم |
من نحن؟
شركة شنتشن هونريال للتكنولوجيا المحدودة هي مؤسسة وطنية عالية التقنية، متخصصة في البحث والتطوير والإنتاج والمبيعات لمعدات SMT. تقدم خدمات لشركات الإلكترونيات الخمس مائة الأولى في العالم. رأس مال الشركة المسجل هو 5 ملايين. تمتلك فريقًا تقنيًا ذا خبرة وقدرة ممتازة على الابتكار التقني، وإنشاء سلسلة توريد منتجات أفضل وفريق خدمة وتلبية احتياجات العملاء المختلفة هو هدفنا طويل الأجل. سنلبي احتياجات العملاء من خلال فهم العملاء ووضعهم أولاً وتقديم خدمات قيمة.
الشهادات
التعبئة
اتصل بنا
| الشركة | شركة شنتشن هونريال للتكنولوجيا المحدودة. |
| العنوان | رقم 15، طريق شانغنان هونغما، شارع شاجينغ، منطقة باوان، شنتشن، مقاطعة قوانغدونغ، الصين |
| الهاتف | +86755 2302 0279 |
| الفاكس | +86 755 2330 6782 |
| الرمز البريدي | 518125 |
| سكايب/واتساب/وي شات | +8613715227009 |
| البريد الإلكتروني: | Monica@szhonreal.com |
فيديو
فيديو
فيديو
|
|
