إدخال المنتج:
1.باستخدام قاطرة الدليل الدقيقة ومحرك الاستيراد لدفع تحويل مقعد الشفرة والطباعة والدقة العالية.
2يمكن أن تدور مقشرة الطباعة 45 درجة ثابتة، سهلة الطباعة النقش والتنظيف والإستبدال.
3يمكن تعديل كتلة الحفرة قبل و بعد الشفرة، لاختيار موقف الطباعة المناسب.
4مزيج من لوحة الطباعة الثابتة والرقم الرئيسي ، سهلة التثبيت والتنظيم ، للطباعة الواحدة ، ذات الجانبين.
5.الطبعة المدرسية طريقة لتحريك شبكة الصلب، جنبا إلى جنب مع مطبوعة (PCB) ، X، Y، Z.
6.يمكن تعيينها على طريقة واحدة أو طريقتين ، مجموعة متنوعة من طرق الطباعة
7مع وظيفة العد التلقائي لتسهيل إنتاج إحصاءات الإنتاج.

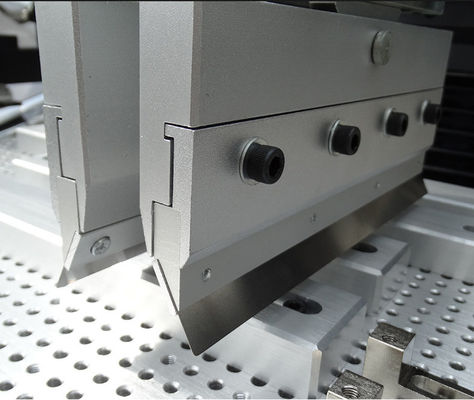

8زاوية شفرة قابلة للتعديل شفرة فولاذية و مقشرة مطاطية مناسبة
9شاشة تعمل باللمس مع وظيفة حفظ الشاشة ، يمكن ضبط الوقت لحماية عمر الشاشة التي تعمل باللمس.
10عرض سرعة الطباعة، يمكن تعديلها.
خصائص المعدات ووظائفها
1.1 باعتماد محركات دقة ألمانية ودلائل خطية، فإن الطباعة في حامل الحفرة تميل إلى أن تكون أكثر استقرارا.
1.2 The printing pressure of the double scraper can be controlled separately by controlling the precision throttle valve behind the small cylinder of the printing head to set the speed of the scraper lifting and lowering to avoid resonance;
1.3 التوتر الإدخلي الكلي لمصدر الطاقة: 220 فولت 50/60 هرتز أحادي المرحلة، استهلاك الطاقة 100 واط، عرض حالة التشغيل عبر الإنترنت.
1.4 يمكن رفع قاعدة الطباعة بمقدار 450 و إثباتها مما يجعلها مريحة لتحميل و تفريغ الجهاز و تنظيف شبكة الصلب
يمكن تحريك قاعدة الطباعة 1.5 إلى الأمام وتثبيتها ، مما يسهل مطابقة موقع نمط الشبكة الصلبة لتحقيق نتائج طباعة أفضل.
يمكن ضبط ذراع دعم إطار 1.6 mesh على اليسار واليمين بشكل منفصل ، مناسبة لمدى الطباعة من 300-1550mm.
تم تجهيز منصة الطباعة الوحيدة 1.7 بمنصة ثابتة وترتيب تحديد الموقع، والذي يمكن استبداله بسرعة وسهولة تحديد مكانه، مناسبة لعمليات الركيزة من جانب واحد و من جانبين.
1.8 تستخدم طريقة القراءة الصحيحة حركة ذراع دعم إطار الشبكة للتنسيق مع تصحيح وتعديل X و Y و Z للمواد المطبوعة (البلاتين)جعل التصحيح مريح وبسيط;
1.9 تعتمد نظام التحكم من شركة Mitsubishi PLC، والتحكم باللمس في واجهة الإنسان والآلة، مع خيارات للطباعة الفردية/المتعددة، وكذلك الأساليب اليدوية أو الآلية.
1.10 يمكن ضبط مقعد الحفرة ذهاباً وإياباً، ويمكن ضبط محفرة الطباعة، وفقًا لاحتياجات طباعة المنتج.
1.11 باعتماد أسطوانة Xingchen ومفتاح القرب المغناطيسي ، يتحرك مكتب العمل ذهابًا وإيابًا ، ويمكن أن يصل سطح الطباعة إلى دقة + 0.001mm في مكانه.
1.12 استخدام ضغط الهواء من 4 إلى 6 كجم/سم2، مساحة طاولة الطباعة من 300 × 400 مم و 450 × 450 مم (مناسبة للأحجام الكبيرة) ، دقة الطباعة من +0.02 مم، ويمكن تكرارها بالآلة من +0.02 مم.
1.13 مجهزة بوظيفة العد التلقائي وتعيين التردد، مما يسهل إحصاءات الإنتاج.
المعلمات التقنية | |
الوظيفة |

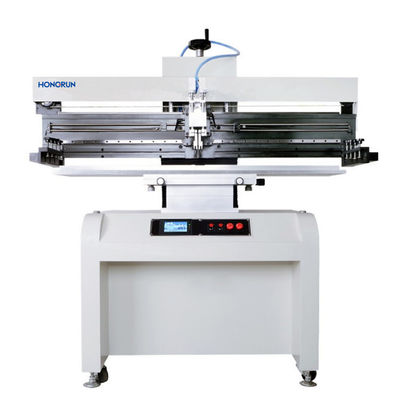

تستخدم هذه الوحدة لطباعة معجون اللحام على لوحة PCB |
أحجام طاولات الطباعة | 300×400mm ((أو مخصصة) |
حجم الإطار | 370×470ملم، 420×520ملم، 550×650ملم |
حجم PCB | 50×50~300×400ملم |
سمك PCB | 0.2 - 5.0 ملم |
وضع الطباعة ثابت | تحديد موقع PCB الخارجي أو البين |
التدقيق الدقيق للوحة السرير | الأمام/الظهر±10mm R/L±10mm |
دقة الطباعة | ± 0.02 ملم |
الدقة المتكررة | ± 0.05 ملم |
الحد الأدنى للمسافة | 0.35ملم |
ضغط الهواء | 4-6Kgf/Cm2 |
إمدادات الطاقة | 220 فولت 50/60 هرتز 100 واط |
المواصفات | ||||
رقم النموذج |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
حجم PCB (L × W) ~ ((L × W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
حجم الشبكة الفولاذية (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
أحجام طاولات الطباعة (L × W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
حجم الجهاز (L × W × H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
الوزن | 260 كجم | 300 كجم | 340 كجم | 380 كجم |
