خصائص المعدات ووظائفها
1.1 باعتماد محركات دقة ألمانية ودلائل خطية، فإن الطباعة في حامل الحفرة تميل إلى أن تكون أكثر استقرارا.

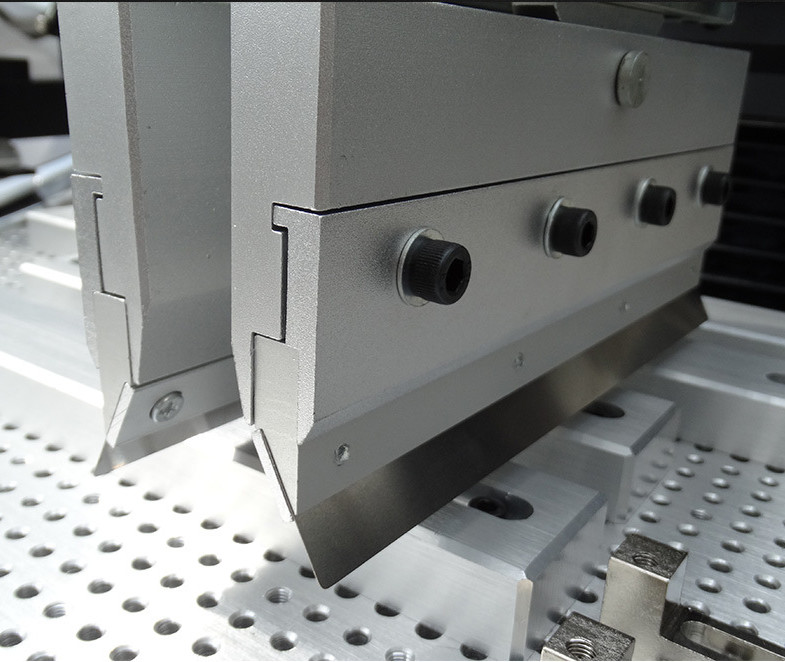

1.2 The printing pressure of the double scraper can be controlled separately by controlling the precision throttle valve behind the small cylinder of the printing head to set the speed of the scraper lifting and lowering to avoid resonance;
1.3 التوتر الإدخلي الكلي لمصدر الطاقة: 220 فولت 50/60 هرتز أحادي المرحلة، استهلاك الطاقة 100 واط، عرض حالة التشغيل عبر الإنترنت.
1.4 يمكن رفع قاعدة الطباعة بمقدار 450 و إثباتها مما يجعلها مريحة لتحميل و تفريغ الجهاز و تنظيف شبكة الصلب
يمكن تحريك قاعدة الطباعة 1.5 إلى الأمام وتثبيتها ، مما يسهل مطابقة موقع نمط الشبكة الصلبة لتحقيق نتائج طباعة أفضل.
يمكن ضبط ذراع دعم الإطار 1.6 mesh على اليسار واليمين بشكل منفصل ، مناسبة لمدى الطباعة من 470-750mm.
تم تجهيز منصة الطباعة الوحيدة 1.7 بمنصة ثابتة وترتيب تحديد الموقع، والذي يمكن استبداله بسرعة وسهولة تحديد مكانه، مناسبة لعمليات الركيزة من جانب واحد و من جانبين.
1.8 تستخدم طريقة القراءة الصحيحة حركة ذراع دعم إطار الشبكة للتنسيق مع تصحيح وتعديل X و Y و Z للمواد المطبوعة (البلاتين)جعل التصحيح مريح وبسيط;

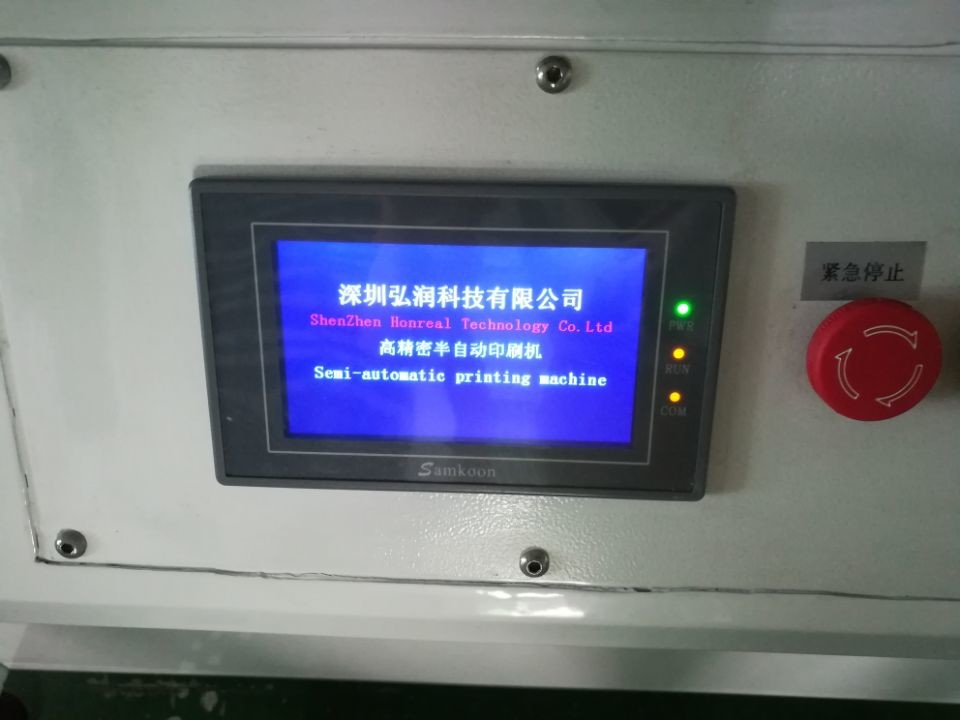

1.9 تعتمد نظام التحكم من شركة Mitsubishi PLC، والتحكم باللمس في واجهة الإنسان والآلة، مع خيارات للطباعة الفردية/المتعددة، وكذلك الأساليب اليدوية أو الآلية.
1.10 يمكن ضبط مقعد المكشّف ذهاباً وإياباً، ويمكن ضبط مكشّف الطباعة بنسبة +150 حسب احتياجات طباعة المنتج.
1.11 باعتماد أسطوانة Xingchen ومفتاح القرب المغناطيسي ، يتحرك مكتب العمل ذهابًا وإيابًا ، ويمكن أن يصل سطح الطباعة إلى دقة + 0.001mm في مكانه.
1.12 استخدام ضغط الهواء من 4 إلى 6 كجم/سم2، مساحة طاولة الطباعة من 300 × 400 ملم و 450 × 450 ملم (مناسبة للأحجام الكبيرة) ، دقة الطباعة من +0.05 ملم، وكرارية الآلة من +0.02 ملم.
1.13 مجهزة بوظيفة العد التلقائي وتعيين التردد، مما يسهل إحصاءات الإنتاج.
| المعلمات التقنية | |
|
الوظيفة |

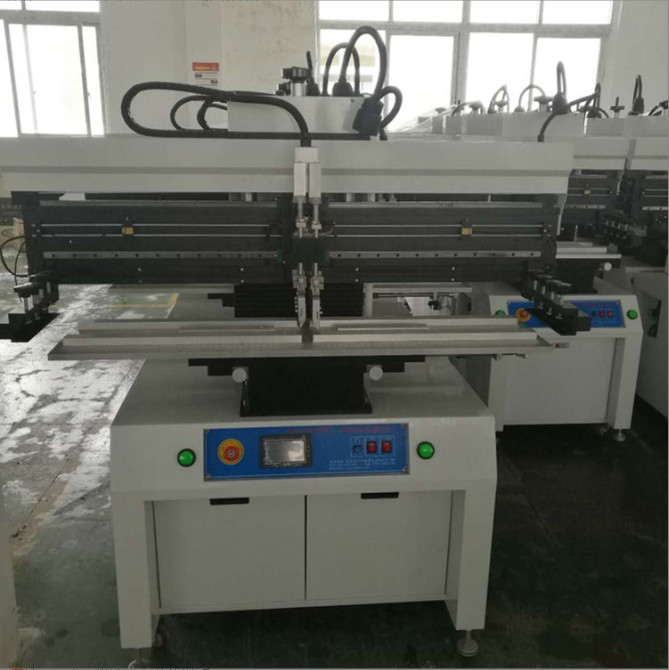

تستخدم هذه الوحدة لطباعة معجون اللحام على لوحة PCB |
| أحجام طاولات الطباعة | 300×400mm ((أو مخصصة) |
| حجم الإطار | 370×470ملم، 420×520ملم، 550×650ملم |
| حجم PCB | 50×50~300×400ملم |
| سمك PCB | 0.2 - 5.0 ملم |
| وضع الطباعة ثابت | تحديد موقع PCB الخارجي أو البين |
| التدقيق الدقيق للوحة السرير | الأمام/الظهر±10mm R/L±10mm |
| دقة الطباعة | ± 0.02 ملم |
| الدقة المتكررة | ± 0.05 ملم |
| الحد الأدنى للمسافة | 0.35ملم |
| ضغط الهواء | 4-6Kgf/Cm2 |
| إمدادات الطاقة | 220 فولت 50/60 هرتز 100 واط |
| المواصفات | ||||
|
رقم النموذج |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| حجم PCB (L × W) ~ ((L × W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| حجم الشبكة الفولاذية (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| أحجام طاولات الطباعة (L × W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
| حجم الجهاز (L × W × H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| الوزن | 260 كجم | 300 كجم | 340 كجم | 380 كجم |
شنتشن هونريال تكنولوجيا الشركة المحدودة هي شركة وطنية ذات تكنولوجيا عالية متخصصة في أبحاث وتطوير معدات المعدات المعدنية والإنتاج والمبيعاترأس المال المسجل للشركة هو 5 ملايينلدينا فريق فني ذو خبرة وقدرة تقنية ممتازة على الابتكار، إنشاء سلسلة إمداد أفضل للمنتجات وفريق الخدمة وتلبية احتياجات العملاء المختلفة هو هدفنا طويل الأجل.سنلبي احتياجات العملاء من خلال فهم العملاء، وضعهم في المرتبة الأولى وتوفير خدمات قيمة.
1التشاور المسبق: يوفر حلول SMT المهنية للخط الكامل.
2ضمان المصنع: ضمان لمدة سنة واحدة لخدمة المصنع.
3التثبيت: التثبيت في الموقع وتشغيله، لضمان تسهيل الإنتاج.
4التدريب التقني: يوفر التدريب المهني من المستوى 1 إلى المستوى 3.
5الدعم التقني: يوفر الدعم التقني على مدار الساعة.
6تحديث البرمجيات: يقدم تحديثات مجانية مدى الحياة لجميع المنتجات.
