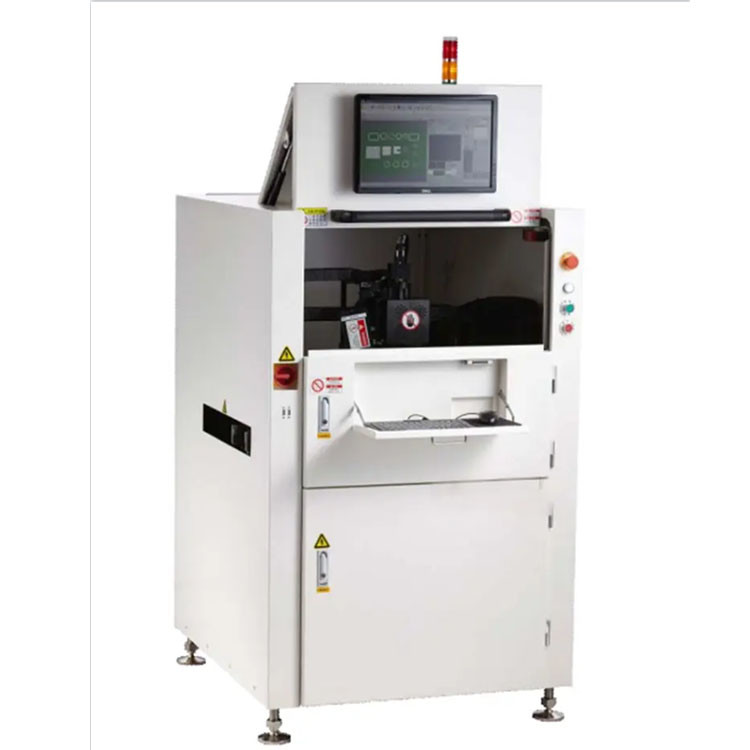

3D SPI يمكن أن تحل تماما مشكلة الظل والانعكاس العشوائي في عملية الكشف، بحيث صلصة لصق الكشف 3D
دقة أعلى ؛ مجهزة بكاميرا عالية السرعة 5M بكسل ، سرعة الكشف أسرع ، والصورة هي أكثر حساسية وثراء ؛ انها مثالية
اختيار لخطوط الإنتاج عالية السرعة و عالية الدقة.
المعلمات التقنية:
| النموذج | A510 | A510DL | A1200 |
| حجم الـ PCB | 55*55 ~450*450ملم | 55*55 ~450*310ملم مزدوج | 55*55 ~ 1200*650ملم |
| صلابة PCB | 0.5 ~ 7.0 ملم | ||
| وزن PCB | ≤5.0kg | ||
| تعديل الناقل | اليدوي / التلقائي | ||
| نوع الإجراء | الارتفاع, المساحة, الحجم, التبديل, الجسر, الشكل ((الطباعة المفقودة, القصدير غير الكافي, القصدير الزائد, الجسر, التبديل, الأشكال الخاطئة, تلوث السطح) | ||
| ارتفاع اللصق | 0 ~ 550um | ||
| (مين باد) | ≥100um | ||
| مبدأ القياس | الضوء الأبيض ثلاثي الأبعاد PSLM PMP ((تعديل الضوء المكاني القابل للبرمجة ، قياس المراحل) | ||
| كمية رؤساء التفتيش | 1 | ||
| بكسل الكاميرا | 5M ، (10M / 12M كخيار) | ||
| سرعة الكشف | 0.35 ~ 0.5s/FOV | ||
| وقت البرنامج | 5 ~ 10 دقيقة | ||
| نوع البيانات | بيانات Gerber 274D/274X، مسح PCB | ||
| القوة | AC220,50/60Hz، 1KVA | ||
| مقاس الجهاز | 1000*1150*1530ملم | 1000*1350*1530ملم | 1730*1420*1530ملم |
| الوزن | 965 كجم | 1200 كجم | 1600 كجم |
التكنولوجيا الأساسية والميزات
1.تكنولوجيا التصوير PMP
تستخدم تكنولوجيا تعديل المراجع (PMP) لتحقيق قياس ثلاثي الأبعاد من معجون اللحام المطبوع ،والتي يمكن أن تحسن إلى حد كبير دقة القياس مع ضمان التفتيش عالية السرعة.
يوفر مجموعة متنوعة من دقة الكشف من 2.8μm،4.5μm، 5μm، 7μm، 8μm، 10μm، 12μm، 15μm، 18μm، 20μm الخ.
يحل مشكلة العدسة العادية، العين الملتوية والتشوه باستخدام عدسة مركزية عالية التكلفة وخوارزمية اختبار البرمجيات الخاصة،والتي تعزز إلى حد كبير دقة الفحص وقدرة الفحصيحقق التعويض الساكن الرائد في هذه الصناعة
المهندسين مع أي مستويات من الخبرة يمكن أن البرمجة بشكل مستقل النظام بسرعة ودقة من خلال Gerber استيراد وحدة البرمجيات واجهة البرمجة ودية.يتم تصميم تشغيل زر واحد من قبل المشغل أيضا يقلل كثيرا من متطلبات التدريب.
تتكون MiniLED و MicroLED من مصابيح LED صغيرة. يمكن أن يصل عدد مصابيح LED الصغيرة على لوحة واحدة إلى أكثر من 1 مليون وسادة. حجم وحدة واحدة من MiniLED حوالي 100-200μm ،في حين أن حجم وحدة واحدة من MicroLED يمكن أن يكون 50μm؛ لذلك ، تستخدم معدات 3DSPI المستخدمة في المنتجات عالية الكثافة أعلى تكوين في الصناعة ؛ وخاصة استخدام منصات الرخام ،محركات خطية ومصممة خطية لضمان دقة حركة الأدوات الصغيرة الحجم. باستخدام العدسة الرائدة في الصناعة 1.8 ميكرو مترا في الدقة والتحسين تحويل جيربر، وظيفة الحمل، الخوارزمية، تخزين البيانات والاستفسار، الخ،سرعة وكفاءة التفتيش تتحسن كثيرا.
