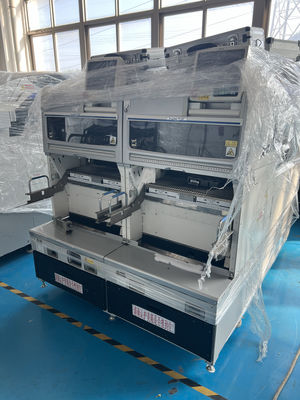

طراز فوجي SMT للاختيار ووضع آلة NXT الثالث
إن NXT III هو جهاز تركيب SMT وحداتي قادر على توفير أفضل خط في كل مرة للمصانع التي لديها مثل هذه الأنواع من التغييرات المتكررة لإنتاج الأجهزة الإلكترونية.
الخصائص
الجودة العالية، وضع كثافة عالية في السرعة القصوى
يتم دعم وضع قطع ذو كثافة عالية جدا من قطع 0201 (008004 ") بواسطة كاميرات ووحدات مواصفات قياسية. يتم تصحيح الموقع لكل جزء بعد التقاط،بحيث يمكن وضع أجزاء صغيرة جدا مع المواقع الدقيقة في السرعة القصوى.
دعم لوضع أجزاء مختلفة
NXT III تلبي متطلبات وضع أنواع مختلفة من الأجزاء ، بدعم من الأجزاء القياسية إلى الأجزاء الكبيرة والشاذة ،و من خلال التعامل مع الأجزاء باستخدام طرق مختلفة مثل وضع موصلات كبيرة مع إدخال الضغط أو أجزاء مع ضبط ضغط المشبك.
67200 ساعة في الساعة / متر مربع - أفضل إنتاجية في العالم للساحة الأرضية
إن إنتاجية المساحة للآلات مهمة للغاية عند النظر في إنتاجية المصنع بأكمله.مما يجعل من الممكن الحصول على أفضل إنتاجية من مساحة الأرض محدودة.
رأس DX يدعم أنواع مختلفة من الأجزاء
يقوم رأس DX تلقائيًا بتبادل الأدوات بناءً على حجم الجزء ، من الشرائح إلى الأجزاء الكبيرة والشاذة ، ويمكن تحميلها على وحدات M6 III.عندما يتم تغيير نماذج الإنتاج بشكل متكرر وهناك تغييرات في خليطات أنواع الأجزاء، من الممكن تعديل رصيد الخط.
المواصفات
|
|
M3 الثالث |
M6 الثالث |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
الحجم المطبق للوحة PCB (LxW) |
48 × 48 ملم إلى 250 × 510 ملم (ناقل مزدوج) |
48 × 48 ملم إلى 534 × 510 ملم (ناقل مزدوج) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
أنواع الأجزاء |
ما يصل إلى 20 نوعًا من الأجزاء (حسبًا باستخدام شريط 8 مم) |
ما يصل إلى 45 نوعًا من الأجزاء (حسبًا باستخدام شريط 8 مم) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
وقت تحميل PCB |
بالنسبة للمحمول المزدوج: 0 ثانية (العمل المستمر) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
دقة الموقع |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
الإنتاجية |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
أجزاء مدعومة |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
عرض الوحدة |
320 ملم |
645 ملم |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
أبعاد الجهاز |
L: 1295 ملم (M3 III x 4 ، M6 III x 2) / 645 ملم (M3 III x 2 ، M6 III) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
(دينا هيد)) ((دي إكس)) |
||||
|---|---|---|---|---|
|
كمية الفوهة |
12 |
4 |
1 |
|
|
معدل النفاذ ((cph) |
25,000 |
11,000 |
4,700 |
|
|
حجم الجزء |
0402 (01005") إلى 7.5 × 7.5 |
1608 (0603") |
1608 (0603") |
|
|
دقة الوضع |
+/-0.038 (+/-0.050) ملم (3σ) cpk≥1.00* |
+/- 0.040 ملم (3σ) cpk≥1.00 |
+/- 0.030 ملم (3σ) cpk≥1.00 |
|
|
وجود الجزء |
o |
x |
o |
|
|
أجزاء |
شريط |
o |
o |
o |
|
عصا |
x |
o |
o |
|
|
الصندوق |
x |
o |
o |
|
|
نظام توريد قطع الغيار |
|
|---|---|
|
أجهزة تغذية ذكية |
دعم للشريط عرضه 4، 8، 12، 16، 24، 32، 44، 56، 72، 88 و 104 مم |
|
أجهزة تغذية العصا |
4 ≤ عرض الجزء ≤ 15 مم (6 ≤ عرض العصا ≤ 18 مم) ، 15 ≤ عرض الجزء ≤ 32 مم (18 ≤ عرض العصا ≤ 36 مم) |
|
الصناديق |
حجم الدرج المطبق: 135.9 × 322.6 ملم (معيار JEDEC) (وحدة الدرج-M) ،276 × 330 ملم (وحدة الدرج-LT) ، 143 × 330 ملم (وحدة الدرج-LTC) |
عرض الصور
من نحن ؟
شنتشن هونريال تكنولوجيا الشركة المحدودة هي شركة وطنية للتكنولوجيا العالية متخصصة في أبحاث وتطوير معدات الـ SMT والإنتاج والبيعرأس المال المسجل للشركة هو 5 ملايينلدينا فريق فني ذو خبرة وقدرة تقنية ممتازة على الابتكار، إنشاء سلسلة إمداد أفضل للمنتجات وفريق الخدمة وتلبية احتياجات العملاء المختلفة هو هدفنا طويل الأجل.سنلبي احتياجات العملاء من خلال فهم العملاء، وضعهم في المرتبة الأولى وتوفير خدمات قيمة.
