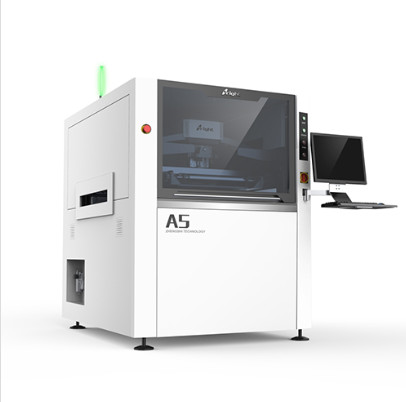

طابعة شفرة الكمبيوتر الآلية الكاملة آلة طباعة شفرة آلية A5
الخصائص:
1نظام تحديد المواقع البصري الدقيق
يمكن تعديل أربعة مصادر ضوئية، وكثافة الضوء قابلة للتعديل، والضوء هو موحد، واستحواذ الصورة هو أكثر مثالية؛ تحديد جيد ((بما في ذلك نقاط العلامة غير متساوية) ، وتطبيق للخزف،طبقة النحاس، طلاء الذهب ، رش القصدير ، FPC وأنواع أخرى من PCB بألوان مختلفة.
2. نظام تنظيف الشبكة عالية الكفاءة والقدرة على التكيف
يضمن نظام المظفرة الجديد الاتصال الكامل مع الشبكة وامتصاص الفراغ الكبير تأكد من إزالة معجون اللحام في الشبكةوإزالة تماما معجون اللحام الممتصة في القلم والشبكة يدرك حقا وظيفة التنظيف التلقائي فعالة.
3محور الطباعة القيادة الخدمية
محور Squeegee Y servo مع محرك المسمار،دقة أعلى،عملية أكثر استقرارا، تمديد عمر الخدمة، لتوفير منصة تحكم الطباعة جيدة للعملاء
4. نظام المفرش الذكي
إعداد قابل للبرمجة ذكي، محركان مستقلان مباشران مدفوعان بالفرشاة، نظام تحديد دقة ضغط الصفر مدمج
5نظام تكييف سمك الـ PCB الخاص
يتم معايرة ارتفاع المنصة تلقائيًا وفقًا لإعداد سمك PCB ، والذي هو ذكي وسريع وبسيط وموثوق به في الهيكل.
6. فحص جودة طباعة معجون اللحام 2D وتحليل SPC
يمكن اكتشاف وظيفة ثنائية الأبعاد لتحديد التراجع، والقلة من القصدير، والتسربات، وتوصيل القصدير وغيرها من مشاكل الطباعة بسرعة، وزيادة نقطة الكشف تعسفيًا.يمكن لبرنامج SPC تحليل العينات التي جمعت من قبل آلة مؤشر CPK يضمن جودة الطباعة.
7وظيفة ملء معجون اللحام التلقائي
إضافة تلقائية منتظمة ونقطة ثابتة من معجون اللحام لضمان جودة معجون اللحام وكمية معجون اللحام في القلم.من أجل ضمان أن العميل يمكن أن يؤدي جودة الطباعة مستقرة ومستمرة لفترة طويلةتحسين الإنتاجية.
8. ضغط المضغوطة ضبط ردود فعل الحلقة المغلقة
مدمج في نظام تحكم دقيق لجهاز استشعار الضغط الرقمي، من خلال نظام ردود الفعل الضغط المضغوطة، فإنه يمكن أن تعرض بدقة قيمة الضغط الأصلية من المضغوطة،تعديل بعقلانية عمق ضغط المكنسةضمان قيمة الضغط الثابتة في عملية الطباعة والحصول على أعلى مستوى من التحكم في العملية، وتحقيق الطباعة المثالية من الأجهزة عالية الكثافة والمسافة الدقيقة.
9- وظيفة التحكم في درجة الحرارة والرطوبة
التحكم التلقائي والإشراف على درجة الحرارة والرطوبة في الطابعة لضمان الخصائص الفيزيائية المستقرة للمواد الطباعة.
10لوحة امتصاص الفراغ ووظيفة الضغط العلوي
يمكن أن يضغط تلقائيًا على PCB من مختلف الأحجام والسمك للتغلب على تشوه اللوحة بفعالية، تأكد من طباعة القصدير بالتساوي.
11وظيفة الكشف عن حافة معجون اللحام للقلم
الكشف في الوقت الحقيقي عن هامش معجون اللحام (سمك) على الشبكة،إشارة ذكية لملء القصدير
12وظيفة الكشف عن غطاء القالب
من خلال تعويض مصدر الضوء فوق الشبكة، يتم استخدام CCD للتحقق من الشبكة في الوقت الحقيقي، بحيث يمكن اكتشاف وتحديد بسرعة ما إذا كان الشبكة قد تم حجبها بعد التنظيف،و تنفيذ التنظيف التلقائي، وهو مكمل للكشف الثنائي الأبعاد لـ PCB.
معايير المعدات:
|
Sالإطارات: |
370 × 370mm ~ 737 × 737mm |
|
التفكير: |
25~40ملم |
|
حجم الـ PCB ((min~max) |
50*50~400*340ملم |
|
سمك PCB |
0.4~6ملم |
|
صفحة التلوينات |
< 1% |
|
ارتفاع النقل |
900±40ملم |
|
اتجاه النقل |
من اليسار إلى اليمين أو من اليمين إلى اليسار |
|
سرعة النقل |
ماكس 1500 ملم/ثانية قابل للبرمجة |
|
رأس الطباعة |
رأسين طابعيين متحركين مستقلين |
|
سرعة المكنسة |
6~200mm/sec |
|
زاوية المزق |
60°/55°/45° |
|
نوع المكنسة |
الفولاذ المقاوم للصدأ (المعيار) البلاستيك |
|
شفرة الفصل |
0.1~20ملم/ثانية قابل للبرمجة |
|
نظام التنظيف |
جاف / رطب / فراغ ((يمكن البرمجة) |
|
نطاقات تعديل الجدول |
X:±10mm Y:±10mm |
|
CCD FOV |
8*6ملم |
|
تفتيش معجون اللحام |
معيار التفتيش الثنائي |
|
دقة الموقع المتكررة |
±0.025mm |
|
وقت الدورة |
< 7s ((باستثناء الطباعة والتنظيف) |
|
تغيير المنتج |
<5 دقيقة |
|
الهواء المطلوب |
4.5~6kg/cm2 |
|
وزن الجهاز |
حوالي 1000 كجم |
|
أبعاد الجهاز |
1220*1355*1500 |
