طراز فوجى سمت فوك اند لوك مشين طراز فوجى نكت 3 ام3 ام6 سمت مشين سعر

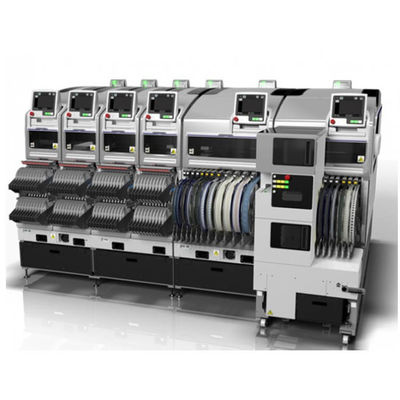

منصات التثبيت القابلة للتوسع NXT III
الـ NEW NXT III هي آلة وضع وحدات متعددة الوظائف ذات إنتاجية عالية. تم بناؤها للسرعة ، وتحتوي على روبوت XY أسرع وأطعمة شريط ، بالإضافة إلى رأس H24 جديد يصل إلى 35 ،000 رقاقة في الساعةNXT III يدعم أصغر الأجزاء المستخدمة في الإنتاج الضخم بدقة عالية.
الخصائص
تحسين الإنتاجية
روبوت XY أسرع وأسرع أجهزة تغذية الشريط، وكذلك كاميرا أجزاء "رؤية الطيران" التي تم تطويرها حديثًا، تعني زيادة القدرة على وضع جميع أحجام وأنواع الأجزاء.
يصل رأس H24G الجديد عالي السرعة إلى 37500 حصان في الساعة (شرائح في الساعة) (وضع الأولوية الإنتاجية) لكل وحدة ، وهو تحسن بنسبة 44٪ من أسرع سرعة NXT II.
* في ظل الظروف في فوجي.
0201 ملم دعم الجزء، +/- 0.025 ملم دقة وضع
بالإضافة إلى دعم أصغر الأجزاء المستخدمة حالياً في الإنتاج الضخم (0402 ملم، 01005") ،NXT III يمكن أن تتعامل أيضا مع الجيل القادم من المكونات المتجهة إلى السوق - 0201 ملم أجزاء.
من خلال تحسين صلابة الجهاز وتحسين المزيد من التحكم في سيرو مستقلة وتكنولوجيا التعرف على الرؤية، وقد حققت فوجي دقة وضع لأجزاء رقاقة صغيرة من +/- 0.025 ملم *Cpk≥1.00).
* في ظل الظروف في فوجي.
المواصفات
|
|
M3 الثالث |
M6 الثالث |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
الحجم المطبق للوحة PCB (LxW) |
48 × 48 ملم إلى 250 × 510 ملم (ناقل مزدوج) |
48 × 48 ملم إلى 534 × 510 ملم (ناقل مزدوج) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
أنواع الأجزاء |
ما يصل إلى 20 نوعًا من الأجزاء (حسبًا باستخدام شريط 8 مم) |
ما يصل إلى 45 نوعًا من الأجزاء (حسبًا باستخدام شريط 8 مم) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
وقت تحميل PCB |
بالنسبة للمحمول المزدوج: 0 ثانية (العمل المستمر) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
دقة الموقع |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
الإنتاجية |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
أجزاء مدعومة |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
عرض الوحدة |
320 ملم |
645 ملم |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
أبعاد الجهاز |
L: 1295 ملم (M3 III x 4 ، M6 III x 2) / 645 ملم (M3 III x 2 ، M6 III) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
(دينا هيد)) ((دي إكس)) |
||||
|---|---|---|---|---|
|
كمية الفوهة |
12 |
4 |
1 |
|
|
معدل النفاذ ((cph) |
25,000 |
11,000 |
4,700 |
|
|
حجم الجزء |
0402 (01005") إلى 7.5 × 7.5 |
1608 (0603") |
1608 (0603") |
|
|
دقة الوضع |
+/-0.038 (+/-0.050) ملم (3σ) cpk≥1.00* |
+/- 0.040 ملم (3σ) cpk≥1.00 |
+/- 0.030 ملم (3σ) cpk≥1.00 |
|
|
وجود الجزء |
o |
x |
o |
|
|
أجزاء |
شريط |
o |
o |
o |
|
عصا |
x |
o |
o |
|
|
الصندوق |
x |
o |
o |
|
|
نظام توريد قطع الغيار |
|
|---|---|
|
أجهزة تغذية ذكية |
دعم للشريط عرضه 4، 8، 12، 16، 24، 32، 44، 56، 72، 88 و 104 مم |
|
أجهزة تغذية العصا |
4 ≤ عرض الجزء ≤ 15 مم (6 ≤ عرض العصا ≤ 18 مم) ، 15 ≤ عرض الجزء ≤ 32 مم (18 ≤ عرض العصا ≤ 36 مم) |
|
الصناديق |
حجم الدرج المطبق: 135.9 × 322.6 ملم (معيار JEDEC) (وحدة الدرج-M) ،276 × 330 ملم (وحدة الدرج- LT) ، 143 × 330 ملم (وحدة الدرج- LTC) |
