| موك: | 1 مجموعة |
| سعر: | قابل للتفاوض |
| التعبئة والتغليف القياسية: | حقيبة خشبية |
| فترة التسليم: | 15 يوم عمل |
| طريقة الدفع: | ل / c، / تي تي، ويسترن يونيون |
| القدرة على التوريد: | 100sets / شهر |

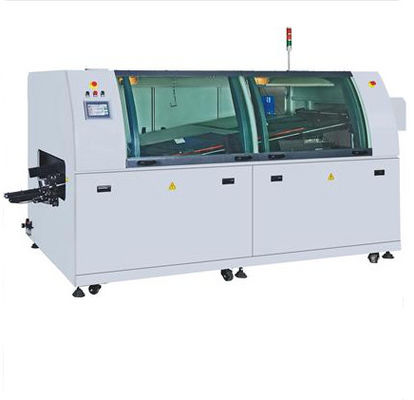

آلة لحام الأمواج الخالية من الرصاص HR-300 LF
STD: يتم التحكم به على الشاشة اللمسية ؛ OPT: يتم التحكم به بواسطة الكمبيوتر
¤ مناسبة لمنتجات ذات كثافة مكونات منخفضة / متطلبات إنتاجية عالية
¤ رأس الرذاذ المتحرك بالفلوكسر
¤ اليابانيين يرمون فوهة ذات حجم جزيئي رفيع
¤ 2 أجهزة التسخين ؛ الهواء الساخن + الأشعة تحت الحمراء
¤ هيكل الحرارة المسبقة المنقسمة، مريحة للصيانة
¤ العلامة التجارية PLC + PID مغلقة الحلقة التحكم
¤ خيارات SUS 316L/ TA1 Titanium Solder Pot
¤ قنينة اللحام اليدوية للأعلى / لأسفل واندفاع / خروج
¤ يختلف نوع أصابع اللحام المتاحة
¤ ميل 4-7 درجة قابلة للتعديل
¤ منظف أصابع تلقائي
¤ التبريد بالهواء الطبيعي
¤ STD: التحكم بشاشة اللمس؛ OPT: التحكم بالحاسوب
| النموذج | HR-300LF | شاشة لمسة HR-300LF |
| مقاس الجهاز | L3750 × w1350 × H1550mm | L3750 × W1350 × H1550mm |
| الوزن | 800 كجم | |
| اللون | رمادية الحاسوب | |
| عامة | ||
| التحكم الرئيسي | تحكم الكمبيوتر + PLC | لوحة التحكم باللمس |
| أجهزة التسخين | 2 | |
| منطقة التبريد | 1 | |
| تبريد منحدر المنحدر | التبريد بالهواء الطبيعي: 3-4 درجة مئوية / ثانية | |
| متطلبات الغازات المخرجة | ≥3m'/sec ×2 | |
| الحاجة إلى الهواء المضغوط | >4kg/cm2 | |
| متطلبات الطاقة | 3 مرحلة 5 كابلات 38oVac 50/60 هرتز | |
| استهلاك الشركات الناشئة | ≤20كيلوواط | |
| استهلاك ثابت | ≤7kw | |
| وقت الإقلاع |
قبل التسخين حوالي 15 دقيقة وعاء اللحام: حوالي 90 دقيقة |
|
| نقطة التحكم في درجة الحرارة |
التسخين المسبق: درجة حرارة الغرفة 200 درجة مئوية وعاء اللحام: درجة حرارة الغرفة 300 درجة مئوية |
|
| تحكم درجة الحرارة | تحكم PID في الحلقة المغلقة | |
| دقة الحرارة | ± 1°C | |
| درجة الحرارة عبر الانحراف | ± 2°C | |
| تدفق الهواء الحار | حوالي 50CFM | |
| عرض العملية | 50-300ملم | |
| ارتفاع العملية | 750mm±30mm | |
| سرعة الناقل | 0-1800 ملم/دقيقة | |
| تصريح المنتج |
الإشارة إلى خروقات الأصابع الجانب العلوي ≥100mm؛الجزء السفلي ≥15mm |
|
| فلوكسير | ||
| رأس الرش الشعبي | SMC القيادة الهوائية للأسطوانة | |
| الحجم الجزيئي | 20-40 ميكرون | |
| قطر فوهة التدفق | 1.3ملم | |
| قدرة التدفق | 20 لتر | |
| وعاء لحام | ||
| سعة الوعاء | 300 كجم | |
| مادة وعاء |
الفولاذ المقاوم للصدأ 316L (خيار: التيتانيوم TA1) |
|
| تحريك الموجة | بين الشريحة واللامبدا 36 ملم | |
| المبلغ الإجمالي | 0.19-0.21kg/hr | |
التفاصيل:
نظام التسخين المسبق:
1الحرارة المسبقة هي علبة تسخين مصنوعة من الفولاذ المقاوم للصدأ.يتم ترتيب عناصر التدفئة داخل الحالة ويتم وضع جهاز استشعار على سقف الحالة للكشف عن درجة الحرارة بطريقة دقيقة.
2هذا المُسخّن المُسبق هو تسخين PCBs المغطاة بالرُوزين بسرعة وتفعيل التدفق لإزالة الملوثات (طبقات مُأكسدة، بقع زيت، إلخ) على المفاصل، الأسطح المعدنية وقنوات المكونات،وبالتالي جلب التدفق في اللعب الكاملهذه العملية أيضا تبخر أي رطوبة موجودة في التدفق، وإزالة أي محلول متقلب وتقليل الفقاقيع أثناء لحام.يمكن أن يرفع درجة حرارة كل من PCBs والمكونات لمنع PCBs من التشوه بسبب الارتفاع المفاجئ في درجة الحرارة أثناء اللحام وتلف المكون بسبب ارتفاع درجة الحرارة السريع للغاية.
الصيانة اليومية:
(1) تحقق بانتظام ما إذا كان فولتاج مصدر الطاقة طبيعيًا أم لا. فولتاج مرتفع جدًا قد يحرق عناصر التدفئة.
(2) إذا كانت درجة حرارة الحرارة المسبقة مرتفعة جدا بسبب أي تشوهات،نظام التحكم سوف يقطع مصدر الطاقة من قبل الحرارة تلقائيًا وسيتم تنشيط الإنذار لحماية جهاز التحكم في درجة الحرارة والعناصر التدفئةإذا كانت درجات الحرارة التي تظهر في مقياس الحرارة تتقلب بشكل عنيف جدا ولا يمكن تحقيق مستوى مستقر،قد يكون السبب هو أن حدود الإنذار محددة ضئيلة جدًا (وبالتالي يجب إعادة تعيينها إلى قيم أكبر) أو أن مفاتيح عدم الاتصال مكسورة.
س: كيف يمكنك ضمان جودة مبيعاتك؟
ج: نحن نضمن أن كل مجموعة من الآلات تخضع لاختبار صارم قبل تسليمها لك، لضمان الأداء الممتاز لجميع المنتجات.
س: كيف هي التدريب؟
ج: بعد شراء آلاتنا، يمكن للمهندسين الخاص بك الذهاب إلى شركتنا أو أنه من السهل جدا لتشغيل
الجهاز وفقا للفيديو التدريبي و دليل المستخدم، دليل المستخدم سيأتي مع الجهاز معا.
س: أود أن أسألك إذا كان من الممكن أن يكون شعاري على المنتج.
نأمل أن تعرف أن شركتنا تدعم تماما خدمة الشعار المخصص، ونحن نفعل هذا. إلى جانب ذلك، انها مجانية تماما، لذلك فقط أخبرنا متطلباتك.
س: هل من الصعب استخدام هذه الآلات؟
ج: لا، ليس صعباً على الإطلاق. بالنسبة لعملائنا السابقين، يومين كحد أقصى كافيان لتعلم تشغيل الآلات.
