آلة لحام موجة أوتوماتيكية أجهزة لحام أوتوماتيكية مزدوجة الزناد
آلة لحام موجات PCB HR-300E:
● تصميم مظهر سهل، باب زجاجي متنقل واسع، سهل المراقبة والصيانة؛ لون متناغم، مفهوم تصميم يركز على الناس.
● شاشة لمسة سهلة التشغيل.
● يتم تقطيع التدفق بواسطة بندقية الرش المستوردة ، ووضع التبديل هو محرك خطوة بخطوة. السرعة مستقرة ، والتقطيع متساوية وموقع دقيق.
● نظام تتبع الرذاذ التلقائي ، منطقة الرذاذ والوقت يعدلان تلقائيًا مع حجم الـ PCB ، ولديه وظيفة بندقية الرذاذ التنظيفية التلقائية.
● يعتمد جهاز التسخين المسبق على تصميم وحدات التسخين المستقلة ، مع مساحة تسخين كافية ، تعويض حراري فعال وتسخين مسبق كاف ومتساو.
● نظام فرن القصدير يتبنى وضع التسخين الخارجي، تصميم قمة الموجة القريبة، زاوية الفوهة القابلة للتعديل، ووضع تشغيل قياسي وخفيف الطاقة اختياري.ويمكن أن تجمع تلقائياسهل التنظيف
● فرن القصدير هو حماية البيئة، توفير الطاقة، وكفاءة عالية ودرجة حرارة مستقرة.
● يتبنى ارتفاع الموجة تقنية التحكم في تحويل التردد، والتحكم المستقل للغاية، والتشغيل البسيط والعرض الرقمي.
● يمكن تعيين التاريخ والوقت وفقًا لاحتياجات التشغيل لبدء وإيقاف التشغيل التلقائي.
● مع وظيفة العد التلقائي لـ PCB ، مريحة لإدارة الإنتاج.
● مجهز بجهاز إنذار صوتي وضوئي، وإشارة نصية ووظيفة إيقاف الطوارئ.
● نظام التحكم بالتحكم الآلي والشاشة اللمسية.
● مصفوفة الحامض مصنوعة من مادة التيتانيوم، قادرة بنسبة 100٪ على الحامض الخالي من الرصاص.
● يمكن للعميل اختيار إصبع "L" للفوليت، أو إصبع خطاف مزدوج لـ pcb.
| HR-300E - المواصفات | |
| النموذج | HR-300E |
| عرض اللوحة | 50-400MM |
| سعة وعاء اللحام | 250 كجم |
| قوة التشغيل / القوة العامة | 9-10KW/18KW |
| البعد | 2900 ((L) * 1150 ((W) * 1350 ((H) |
| الوزن الصافي | 800 كيلوغرام |
| نظام التحكم | شاشة تعمل باللمس + PLC |
| محرك ناقل | 3Ph 220V ، 90W |
| سرعة الناقل | 200MM-1800MM/دقيقة |
| قدرة التدفق | 6.5 لتر |
| سعة الكحول | 4.5 لتر |
| اتجاه ناقل PCB | من اليسار إلى اليمين |
| طريقة الرش | محرك الدفع الخطوي، السكة الحديدية الخطية ومرشح الرش |
| الرذاذ | اليابان ST-6 |
| منطقة التسخين | منطقة تدفئة مسبقة أدنية فردية |
| قوة التسخين المسبق | 7.5 كيلوواط/منطقة |
| مادة قنينة لحام | تماماً |
| تسخين القهوة | الحديد الزهري |
| طاقة التدفئة | 1.2KW*7PCS |
| رقم الموجة | موجات مزدوجة |
| نوع الموجة | الموجة الأولى من الاضطرابات والموجة الثانية من لامبا |
| وقت الذوبان | 60 دقيقة |
| إرفع وعاء اللحام لأعلى وأسفل | الدليل |
| وعاء اللحام داخل وخارج | محرك |
| مضخة تنظيف الأصابع | 1PH 220V 10W |
| نوع الإصبع | خطاف مزدوج |
| مادة أصابع | (تاي) |
| زاوية اللحام | 5-7 درجة |
| إمدادات الهواء | 3-5BAR |
| إمدادات الطاقة | 3PH 380V 50HZ |

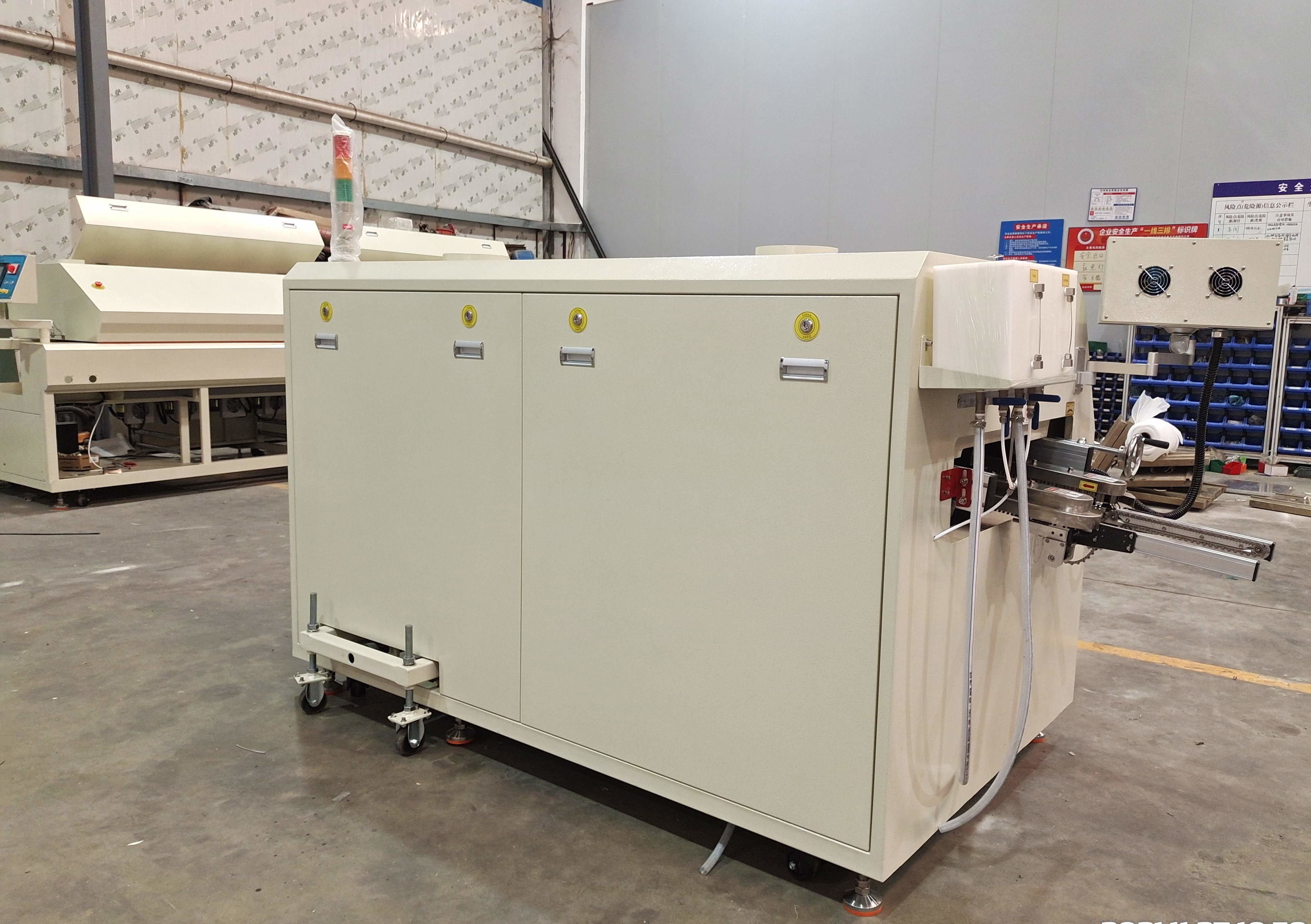

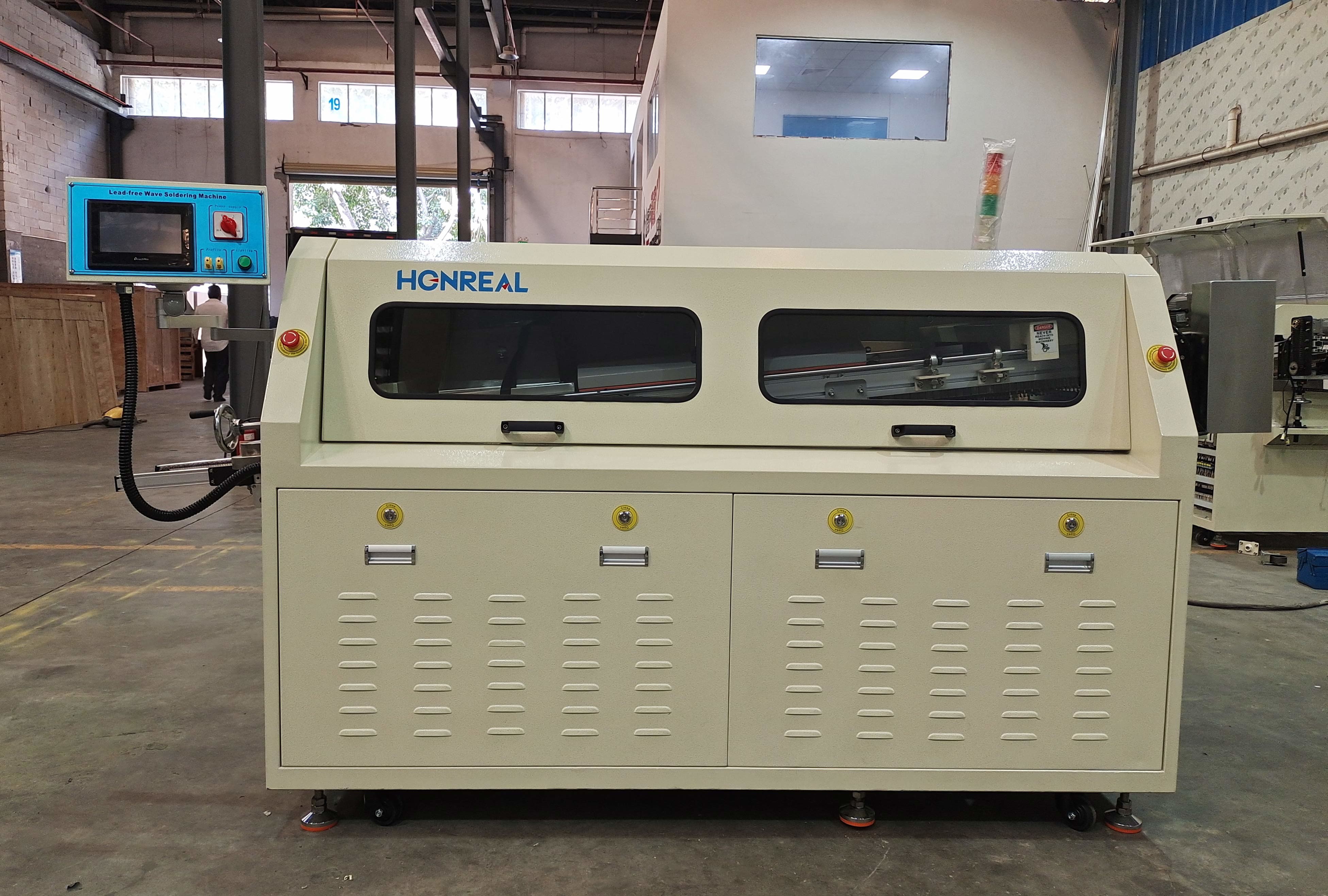

عرض الصور:
موقع التثبيت:
1- تشغيل الجهاز في بيئة صافية ومهوية لتجنب التأثير على جودة اللحام من قبل الغبار أو غيرها.
2لا تتركب الآلة بالقرب من مصادر التداخل الكهربائية أو المغناطيسية
3لا تدع مدخل وخارج الجهاز يواجه المروحة أو النافذة مع الرياح أثناء تركيبها.
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
