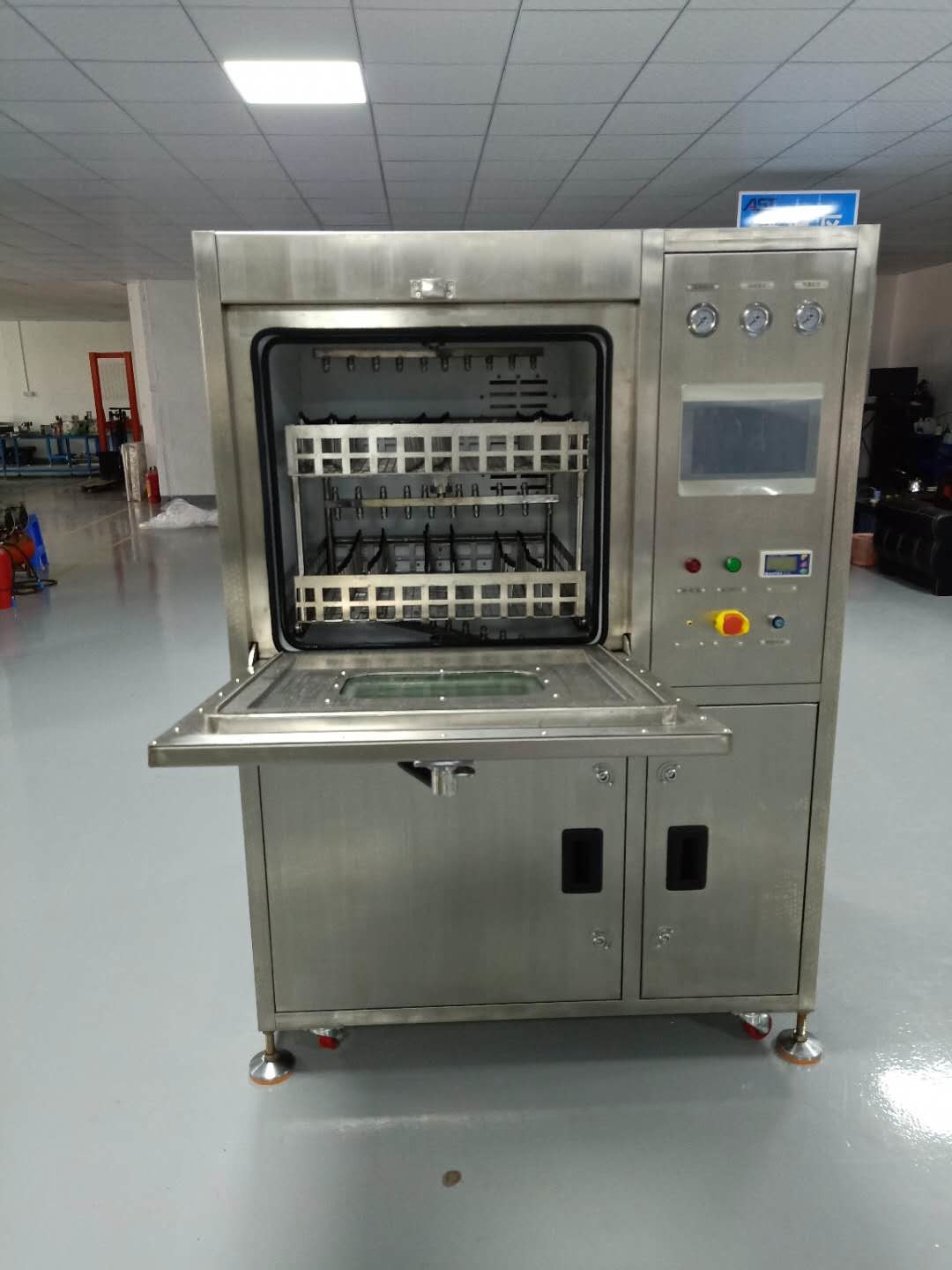

الخصائص:

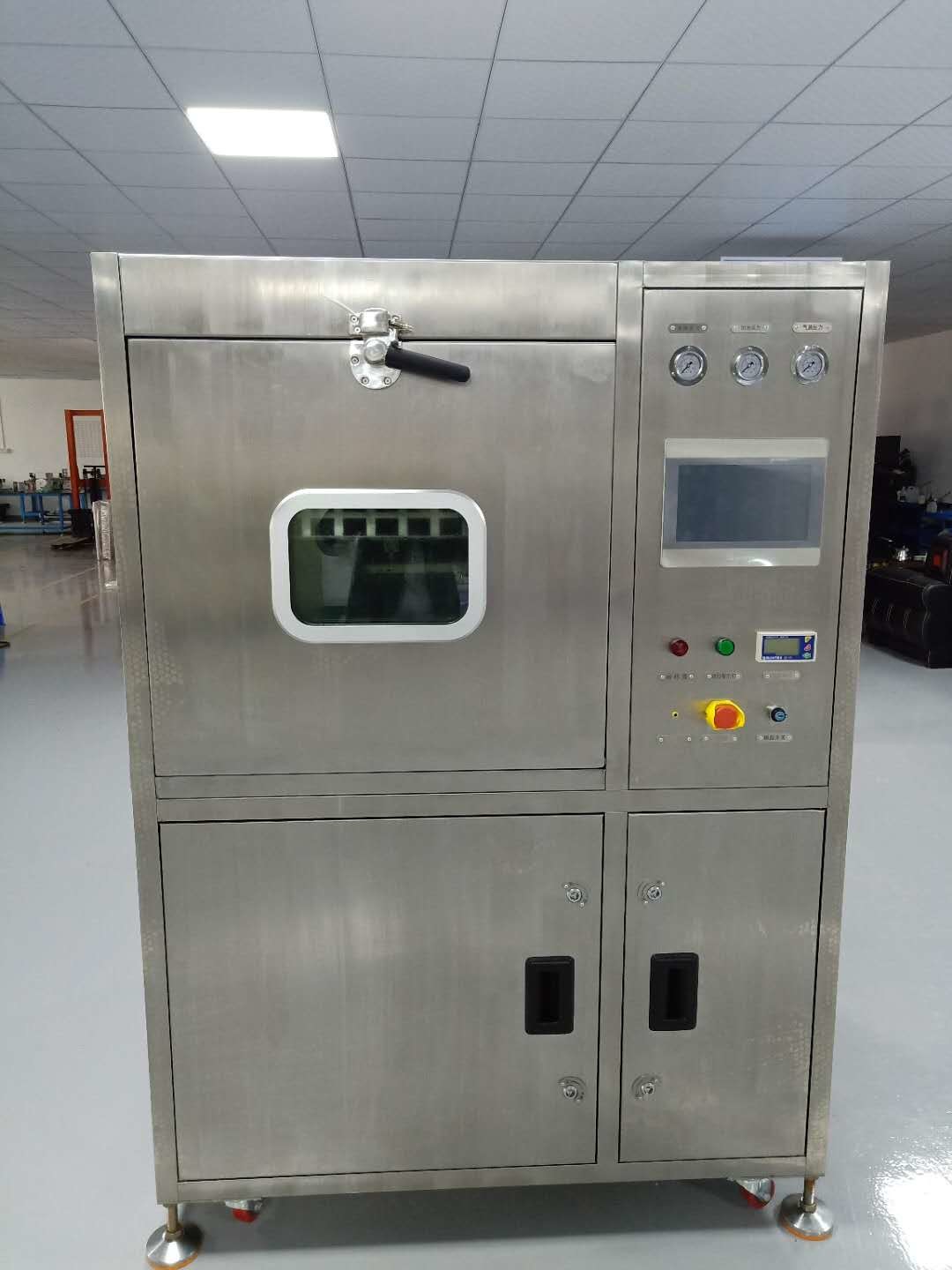

1عملية التنظيف يمكن رؤيتها من خلال النافذة الأمامية و ضوء LED.
2. وضع التنظيف التلقائي: تنظيف، شطف، عملية جافة يمكن أن تكتمل في خزانة واحدة وآلة صغيرة.
3تصميم الفوهة الأكثر علمية: استخدام التوزيع التدريجي اليسار واليمين --- لتحسين كفاءة التنظيف،توزيع الانحراف العلوي والسفلي - حل تماما المنطقة العمياء التنظيف;
4تصميم ضغط الفوهة القابل للتعديل: لحل مشكلة PCBA الصغيرة والخفيفة في رش الضغط العالي في ظل ظروف الاصطدام ، الرذاذ ؛
5. نظام تسخين خزان التخفيف القياسي: تحسين فعالية التنظيف بشكل كبير.
6. نظام تنظيف شامل: لـ SMT ؛ THT PCBA بعد لحام سطح الراتنج المتبقي ، تدفق قابل للذوبان في الماء ،غير نظيفة تدفق / معجون اللحام وغيرها من الملوثات العضوية وغير العضوية لتنظيف شامل وفعال;
7. ملائمة لتنظيف تخفيف لإضافة: يمكن إضافة يدويا ولكن أيضا عن طريق ضبط النسبة (5% إلى 25%) تلقائيا مع الماء DI والسائل الكيميائي (اختياري) ؛
8خزان مؤقت ونظام تسخين مساعد: يتم استخدام خزان مؤقت لتخزين الماء المخفف والماء DI.
أثناء عملية التنظيف، مضخة الهواء تمتص طراز تخفيف التسمم وإرسالها إلى خزان مؤقت، ثم مضخة الغسيل تمتص تخفيف من خزان مؤقت لتنظيف PCBA. بعد عملية التنظيف،مضخة الهواء تمتص التخفيف من الخزان المؤقت وإرسالها مرة أخرى إلى خزان التخفيف.
أثناء عملية الشطف، مضخة الهواء تمتص مياه دي من آلة إنتاج المياه دي وإرسالها إلى خزان مؤقت، كل مرة بعد الشطف، سيتم تصريف مياه دي من خزان مؤقت.يمكن تسخين مياه الشطف حسب الحاجة;
9- انخفاض تكاليف التشغيل: المرشح المدمج يجعل التخفيف تكرار استخدام. باستخدام طريقة نفخ الهواء المضغوط في نهاية عملية التنظيف:فجّر ما تبقى من منظف من الأنابيب والضخة، والتي توفر بشكل فعال 50٪ تخفيف.
10وظيفة تعويض التركيز السائل:تركيز التخفيف سوف يكون أقل وأقل بعد الاستخدام المتكرر الذي سيؤثر على تأثير التنظيف وكفاءة التنظيف من PCBAفي هذا الوقت ، تحتاج إلى إضافة بعض السائل المركز إلى خزان التخفيف لتعويض تركيز التخفيف. تعويض التركيز يمكن أن تحسن الاستخدام الفعال للسائل ،يمكن ضبط كمية إضافة التركيز السائل وفقًا للحالة الفعلية.
المعلمات التقنية:
| المحتوى | المعلم |
| رقم النموذج | HR-Q6 |

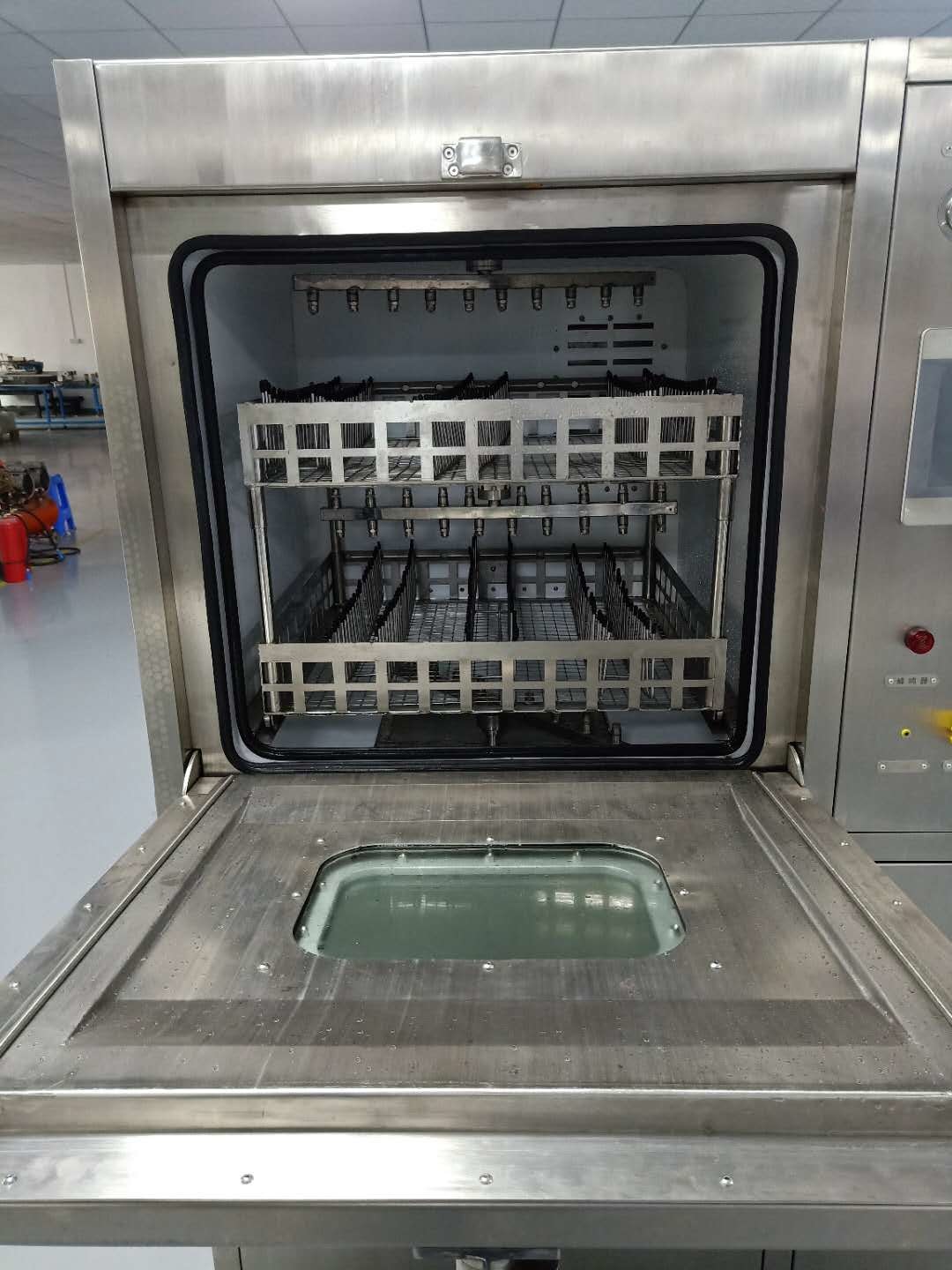

| حجم المساحة النظيفة | L610*W560*H160mm طبقة 2 |
| سعة خزان التركيز | 30 لتر |
| سعة خزان التخفيف | 70 لتر |
| سعة خزان الرش | 17-23L |
| قوة سخان الرش | 6 كيلوواط |
| وقت التنظيف | 0~ 99 دقيقة ((يمكن تعديلها) |
| درجة حرارة التنظيف ((سائل)) | درجة حرارة الغرفة ~ 75 درجة مئوية (يمكن ضبطها) |
| وقت الشطف | 1 دقيقة / وقت ((1-59 مرة / قابلة للتعديل) |
| درجة حرارة الشطف ((DI المياه) | درجة حرارة الغرفة ~ 75 درجة مئوية ((يمكن ضبطها) |
| وقت التجفيف | 0~99 دقيقة/ (قابلة للتعديل) |
| نطاق مراقبة المقاومة | 0~18M |
| طاقة سخان خزان المذيب | 9 كيلوواط |
| درجة حرارة التجفيف | درجة حرارة الغرفة ~ 99 °C / (يمكن ضبطها) |
| طاقة سخان التجفيف / كيلوواط | 6 كيلوواط |
| ضغط الحقن | 30PSI- 90PSI (قابلة للتعديل) |
| مرشحات ذات مستوى كيميائي |
0.22μm (جسيمات المرشحات:معجون اللحام، الراتنج، التدفق والملوثات) |
| مرشح الماء | واجهة من نوع التقاطع السريع 1 بوصة |
| ميناء تفريغ المواد الكيميائية | واجهة من نوع التقاطع السريع 1 بوصة |
| مقياس الضغط في الوقت الحقيقي | 3 PCS (فوهة / مياه DI / نفايات) |
| مضخة الرذاذ الأفقية | 5.5 كيلوواط |
| حجم منفذ العادم | Φ100 ((W) * 30mm ((H) |
| مصدر الطاقة ؛ الهواء | AC380V 50HZ 65A/0.45MPa~0.75MPa |
| الوزن الصافي | 400 كجم |
| البعد | L1400*W1350*H1830mm |
شركة شينزن هونريال للتكنولوجياهي مؤسسة وطنية للتكنولوجيا العالية،تتخصص في أبحاث وتطوير معدات SMT، والإنتاج، والمبيعات. الخدمات لأكبر 500 شركة إلكترونية في العالم.رأس المال المسجل للشركة هو 5 ملايينمنذ تأسيس الشركة، استمرت شركة هونريال في تطوير التكنولوجيا باعتبارها المحور، والجودة باعتبارها بقاءها، والبحث والاستثمار المستقلين، والابتكار المستمر.بعد جهود مستمرةلديها عدد من براءات الاختراع المتطورة
س1: ما هو وقت دورةHR-Q6آلة تنظيف دفعة؟
ج1: إجمالي 30~45 دقيقة غسل 10 دقيقة + شطف 10 دقائق + جفاف 10~25 دقيقة.
س2: في أي نوع من السوائل يمكن استخدامهاHR-Q6لتنظيف PCBA؟
A2: غسل سائل تنظيف PCBA على أساس الماء، شطف الماء DI.
س3: هل لديك العديد من البيكباس يمكنHR-Q6نظيفة في دورة واحدة؟
A3: L200 * W100mm حجم PCBA على سبيل المثال، فإنه يمكن تنظيف 30 ~ 40pcs.
السؤال 4: هل تحتاج PCBAs إلى الخبز بعد غسل وشطف وتجفيف عملية في الآلة؟
الجواب: بالتأكيد، يجب وضع PCBAs بعد تنظيفها في الفرن الكهربائي وخبزها لمدة ساعتين عند 100 ~ 110 ° C أو 4 ساعات عند 80 ~ 90 ° C لجعل PCBA جافًا تمامًا.
مقارنة الصور قبل التنظيف وبعد التنظيف:
