لمحة عامة
عند تنظيف لوحات الدوائر المطبوعة المجمعة المعروفة أيضًا باسم تنظيف PCBAالهدف الرئيسي هو إزالة بقايا الراتنج والجريان من الألواح المعبأة والهجينة وكذلك بقايا الإنتاج المتعلقة التي تم إنشاؤها من خلال التعامل.

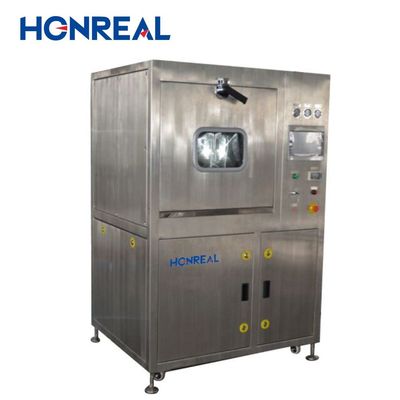

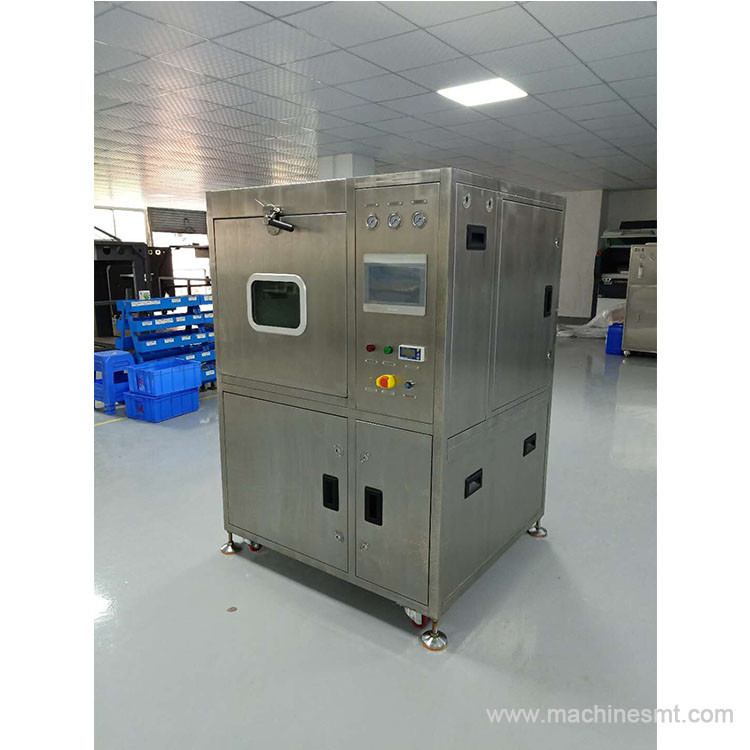

يتم استخدام HR-Q6 مع مياه Deionizer ، حوالي 30 ~ 60L / min وضغط ≤0.4Mpa تعمل الآلة بشكل جيد على كل من اللواح القائمة على الرصاص (التي تتسم بالتحفيز) والحرة من الرصاص.
يمكن استخدامه لجميع أنواع التدفقات، بما في ذلك المذابة بالماء، الراتنج، وغير نظيفة، وجميع الملوثات،بقايا المكونات الناتجة أثناء التجميع.
المعلمات التقنية:
| المحتوى | المعلم |
| رقم النموذج | HR-Q6 |
| حجم المساحة النظيفة | L610*W560*H160mm طبقة 2 |
| سعة خزان التركيز | 30 لتر |
| سعة خزان التخفيف | 70 لتر |
| سعة خزان الرش | 17-23L |
| قوة سخان الرش | 6 كيلوواط |
| وقت التنظيف | 0~ 99 دقيقة ((يمكن تعديلها) |
| درجة حرارة التنظيف ((سائل)) | درجة حرارة الغرفة ~ 75 درجة مئوية (يمكن ضبطها) |
| وقت الشطف | 1 دقيقة / وقت ((1-59 مرة / قابلة للتعديل) |
| درجة حرارة الشطف ((DI المياه) | درجة حرارة الغرفة ~ 75 درجة مئوية ((يمكن ضبطها) |
| وقت التجفيف | 0~99 دقيقة/ (قابلة للتعديل) |
| نطاق مراقبة المقاومة | 0~18M |
| طاقة سخان خزان المذيب | 9 كيلوواط |
| درجة حرارة التجفيف | درجة حرارة الغرفة ~ 99 °C / (يمكن ضبطها) |
| طاقة سخان التجفيف / كيلوواط | 6 كيلوواط |
| ضغط الحقن | 30PSI- 90PSI (قابلة للتعديل) |
| مرشحات ذات مستوى كيميائي |
0.22μm (جسيمات المرشحات:معجون اللحام، الراتنج، التدفق والملوثات) |
| مرشح الماء | واجهة من نوع التقاطع السريع 1 بوصة |
| ميناء تفريغ المواد الكيميائية | واجهة من نوع التقاطع السريع 1 بوصة |
| مقياس الضغط في الوقت الحقيقي | 3 PCS (فوهة / مياه DI / نفايات) |
| مضخة الرذاذ الأفقية | 5.5 كيلوواط |
| حجم منفذ العادم | Φ100 ((W) * 30mm ((H) |
| مصدر الطاقة ؛ الهواء | AC380V 50HZ 65A/0.45MPa~0.75MPa |
| الوزن الصافي | 400 كجم |
| البعد | L1400*W1350*H1830mm |
تم الاعتراف بشركة Shenzhen Honreal Technology Co. ، Ltd كمؤسسة وطنية عالية التقنية ، تركز على البحث والتطوير والإنتاج ومبيعات معدات SMT.أنها تقدم خدمات لشركات الكترونيات الرائدة في جميع أنحاء العالمالشركة لديها رأس مال مسجل قدره 5 ملايين منذ إنشائهااعتبار الجودة ضرورية لوجودهاتؤكد على البحث والتطوير المستقلين ، وتسعى بلا هوادة لابتكار. نتيجة لجهودها المستمرة ، حصلت الشركة على العديد من براءات الاختراع عالية التقنية.
س1: ما هو وقت دورةHR-Q6آلة تنظيف دفعة؟
ج1: إجمالي 30~45 دقيقة غسل 10 دقيقة + شطف 10 دقائق + جفاف 10~25 دقيقة.
س2: في أي نوع من السوائل يمكن استخدامهاHR-Q6لتنظيف PCBA؟
A2: غسل سائل تنظيف PCBA على أساس الماء، شطف الماء DI.
س3: هل لديك العديد من البيكباس يمكنHR-Q6نظيفة في دورة واحدة؟
A3: L200 * W100mm حجم PCBA على سبيل المثال، فإنه يمكن تنظيف 30 ~ 40pcs.
السؤال 4: هل تحتاج PCBAs إلى الخبز بعد غسل وشطف وتجفيف عملية في الآلة؟
الجواب: بالتأكيد، يجب وضع PCBAs بعد تنظيفها في الفرن الكهربائي وخبزها لمدة ساعتين عند 100 ~ 110 ° C أو 4 ساعات عند 80 ~ 90 ° C لجعل PCBA جافًا تمامًا.
مقارنة الصور قبل التنظيف وبعد التنظيف:
