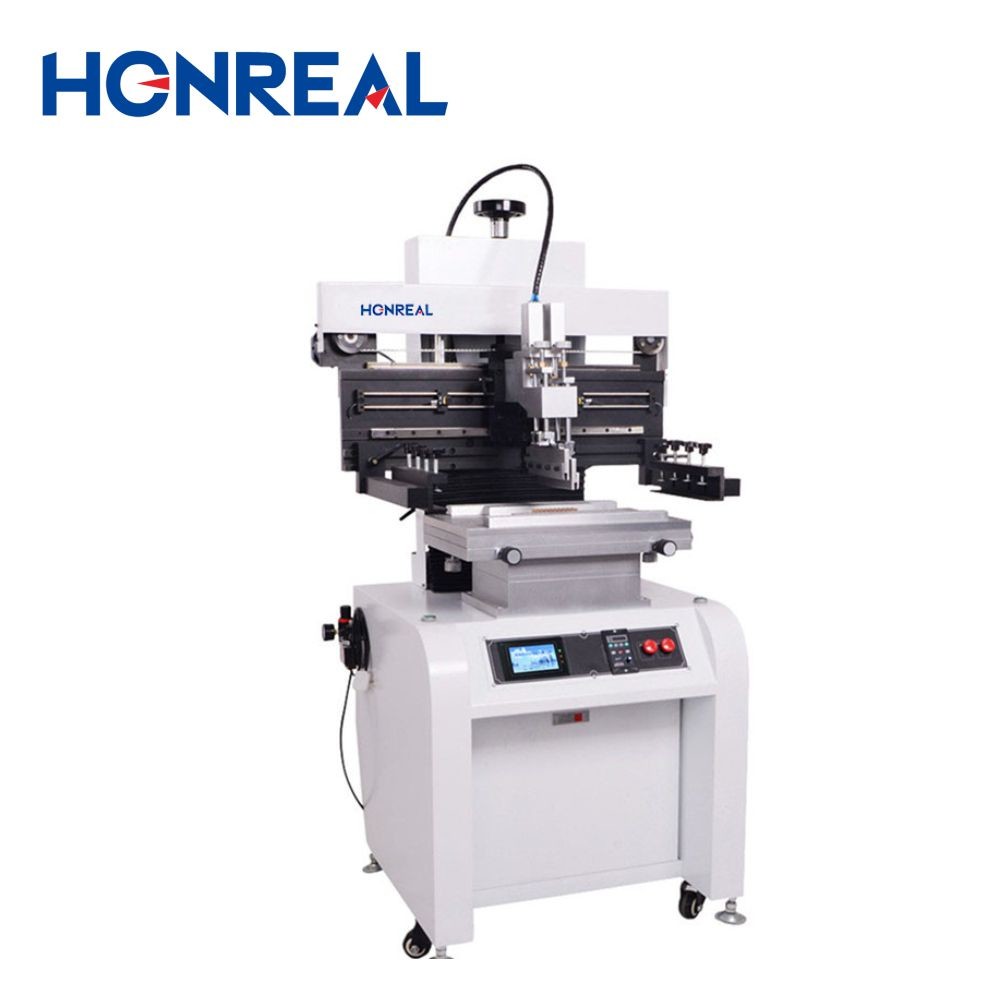

آلة طباعة PCB ذاتية الطبع
إدخال المنتج:
1تستخدم معداتنا قاطرة توجيه دقيقة ومحرك مستورد لدفع تحويل مقعد الشفرة، مما يؤدي إلى الطباعة الدقيقة والدقيقة.
2تم تصميم مقشرة الطباعة لتدور 45 درجة ويمكن إثباتها في مكانها، مما يجعلها مريحة لتنظيف النماذج واستبدالها.
3يمكن تعديل كتلة الحفرة قبل و بعد الشفرة، لاختيار موقف الطباعة المناسب.
4مزيج من لوحة الطباعة الثابتة والرقم الرئيسي ، سهلة التثبيت والتنظيم ، للطباعة الواحدة ، ذات الجانبين.
5.الطبعة المدرسية طريقة لتحريك شبكة الصلب، جنبا إلى جنب مع مطبوعة (PCB) ، X، Y، Z.
6.يمكن تعيينها على طريقة واحدة أو طريقتين ، مجموعة متنوعة من طرق الطباعة
7مع وظيفة العد التلقائي لتسهيل إنتاج إحصاءات الإنتاج.
8زاوية شفرة قابلة للتعديل شفرة فولاذية و مقشرة مطاطية مناسبة

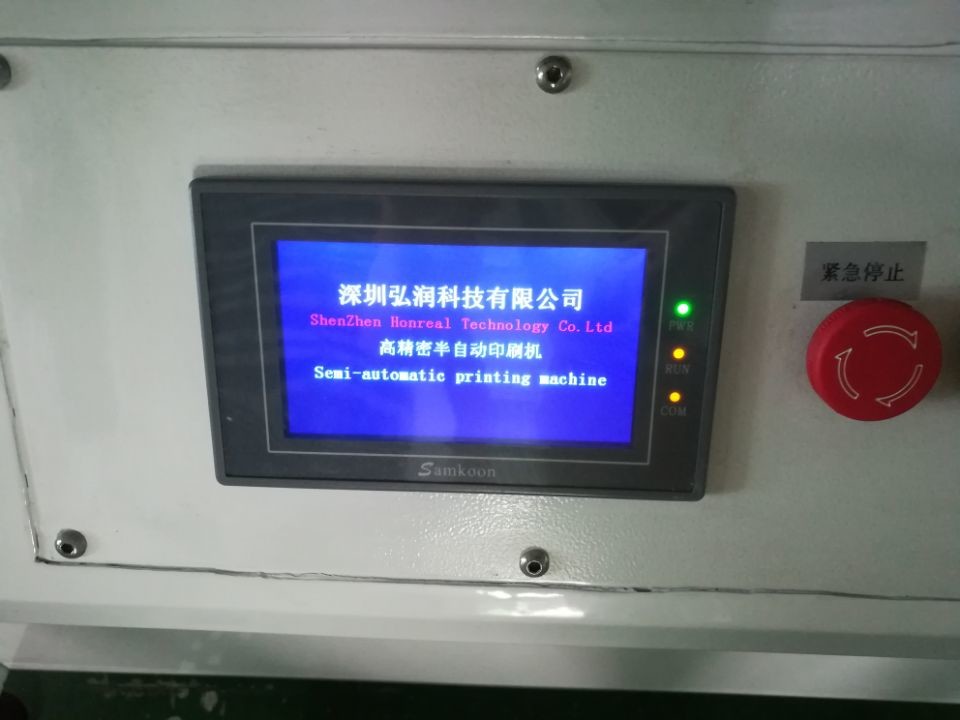

9شاشة تعمل باللمس مع وظيفة حفظ الشاشة ، يمكن ضبط الوقت لحماية عمر الشاشة التي تعمل باللمس.
10عرض سرعة الطباعة، يمكن تعديلها.
| المعلمات التقنية | |
|
الوظيفة |
تستخدم هذه الوحدة لطباعة معجون اللحام على لوحة PCB |
| أحجام طاولات الطباعة | 300×400mm ((أو مخصصة) |
| حجم الإطار | 370×470ملم، 420×520ملم، 550×650ملم |
| حجم PCB | 50×50~300×400ملم |
| سمك PCB | 0.2 - 5.0 ملم |
| وضع الطباعة ثابت | تحديد موقع PCB الخارجي أو البين |
| التدقيق الدقيق للوحة السرير | الأمام/الظهر±10mm R/L±10mm |
| دقة الطباعة | ± 0.02 ملم |
| الدقة المتكررة | ± 0.05 ملم |
| الحد الأدنى للمسافة | 0.35ملم |
| ضغط الهواء | 4-6Kgf/Cm2 |
| إمدادات الطاقة | 220 فولت 50/60 هرتز 100 واط |
| المواصفات | ||||
|
رقم النموذج |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| حجم PCB (L × W) ~ ((L × W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| حجم الشبكة الفولاذية (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| أحجام طاولات الطباعة (L × W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
| حجم الجهاز (L × W × H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| الوزن | 260 كجم | 300 كجم | 340 كجم | 380 كجم |
