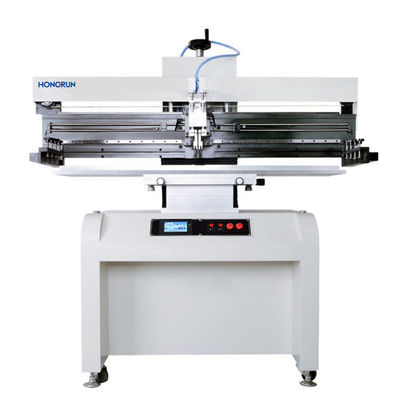

إدخال المنتج:
1التحكم بالميكرو كمبيوتر، شاشة لمسة، واجهة تشغيل القائمة.
2يطفو الجهاز (على غرار آلة الطباعة الأوتوماتيكية MPM ، يمكن للجهاز أن يطفو بحرية صعودا وهبوطا ويتكيف تلقائيًا مع مستوى الشبكة الفولاذية).

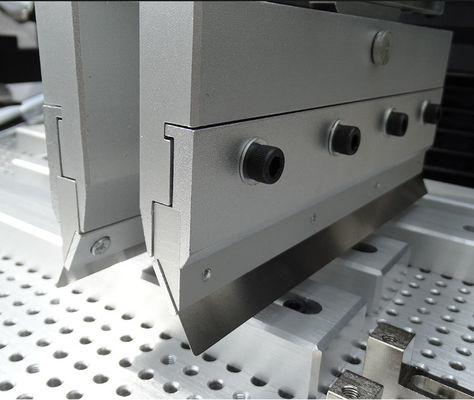

3ضغط المكشّف قابل للتعديل (يمكن تعديل ضغط المكشّف ضد الشبكة الصلبة وفقًا لطول أنواع مختلفة من المكشّفات).
4مجهزة بنظام تنظيم سرعة محول التردد ، تعمل الشفرة بسرعة مستقرة ؛
5عملية العمل تعتمد تشغيل مفتاح التبديل بيدين، آمنة وموثوقة.
6في قائمة الشاشة التي تعمل باللمس، من الممكن ضبط وقت توقف الشبكة الفولاذية ككل بشكل مستقل.
7تتضمن طرق تحديد الموقع وتثبيت لوحات PCB تحديد موقع ثقب الإشارة، وتحديد موقع حافة الإشارة، والتحديد الموازي لحافة ثقب الإشارة.وضع النموذج والعديد من أشكال الموقع الدقيقة الأخرى المختلفة.
8يتم توفير وظيفة عرض الوقت، وظيفة العد التلقائي لوقت الطباعة ووظيفة حماية الشاشة في الشاشة اللمسية.
9مجهزة بسرعة مقشرة قابلة للتعديل ووظيفة أمان التوقف الطارئ.
10وضع الطباعة: بدء واحد، مزدوج، مزدوج (إعداد القائمة اختيارية).
11حالة عمل الطباعة: أوتوماتيكية / شبه أوتوماتيكية / ثلاثة بوصات حالة الطباعة (إعداد القائمة اختياري).
12طاولة العمل مع مقعد حديدي صلبة كبيرة وخالية من الارتعاش.
| المعلمات التقنية | |
|
الوظيفة |
تستخدم هذه الوحدة لطباعة معجون اللحام على لوحة PCB |
| أحجام طاولات الطباعة | 300×400mm ((أو مخصصة) |
| حجم الإطار | 370×470ملم، 420×520ملم، 550×650ملم |
| حجم PCB | 50×50~300×400ملم |
| سمك PCB | 0.2 - 5.0 ملم |
| وضع الطباعة ثابت | تحديد موقع PCB الخارجي أو البين |
| التدقيق الدقيق للوحة السرير | الأمام/الظهر±10mm R/L±10mm |
| دقة الطباعة | ± 0.02 ملم |
| الدقة المتكررة | ± 0.05 ملم |
| الحد الأدنى للمسافة | 0.35ملم |
| ضغط الهواء | 4-6Kgf/Cm2 |
| إمدادات الطاقة | 220 فولت 50/60 هرتز 100 واط |
| المواصفات | ||||
|
رقم النموذج |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| حجم PCB (L × W) ~ ((L × W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| حجم الشبكة الفولاذية (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| أحجام طاولات الطباعة (L × W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
| حجم الجهاز (L × W × H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| الوزن | 260 كجم | 300 كجم | 340 كجم | 380 كجم |
