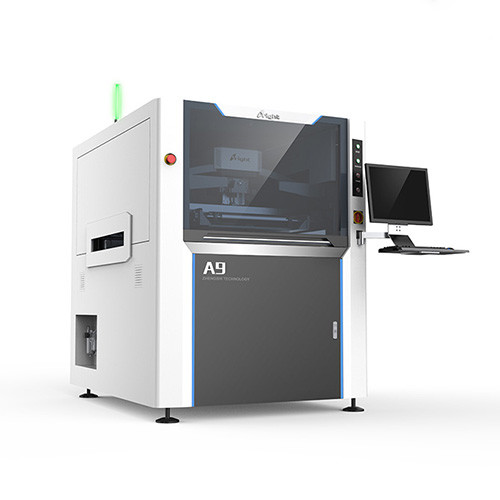

آلة الطباعة الآلية الكاملة للكريستال الكهربائي طابعة الصبغة الآلية A9
طابعة Seriel SMT Stencil ذات دقة عالية واستقرار عال من رؤية آلة الطباعة التلقائية بالكامللقد اتبعنا في صناعة SMT هو اتجاه التنمية لإنتاج جيل جديد من آلة الطباعة التلقائية بالكامل مع التكنولوجيا الرائدة الدولية الرؤية المتزامنة، معالجة بصرية عالية الدقة، دقة عالية لنظام النقل، تعليق مقشرة التكيفية.
المواصفات:
طابعة طباعة صبغة لحام آلية عالية الدقة مصممة للدقة العالية
طباعة الشبكة الصلبة أو طباعة الشبكة في صناعة SMT.
طابعة PCB حجم: 50mm × 50mm ~ 510mm × 340mm ؛
سمك PCB: 0.4mm ~ 6mm
سمك FPC: 0.6mm (باستثناء الجهاز)
المواقع المطبقة للمكونات
مكونات SMT مثل المقاومات والمكثفات والمحفزات والديودات والثلاثية: 0201، 0402، 0603، 0805، 1206 وغيرها من المواصفات.
IC: دعم SOP ، TSOP ، TSSOP ، QFN التعبئة ، الحد الأدنى من 0.3mm ؛ دعم BGA ، CSP التعبئة ،
الكرة الدقيقة 0.2mm
أنواع PCB المطبقة
قابلة للتطبيق على أنواع أقراص PCB من الهواتف المحمولة والاتصالات وتلفزيون LCD و STB والسينما العائلية وأجهزة الكترونية للسيارات
معدات الطاقة الطبية والفضاء والطيران، باستثناء المنتجات الإلكترونية العامة.
1،كل جديد الجيل الثالث خريطة X هيكل شعاع، إضافة مشغلي معجون اللحام أكثر ملاءمة ودقة وضع شبكة الفولاذ؛
نوع جديد عزم الدوران X شعاع، حل معجون اللحام وتراكم الغبار، إطالة عمر الخدمة للآلة؛
2، قابلة للتطوير على جهاز الضغط ، في ضوء تشوه سهل من طباعة PCB يمكن أن تجعل اللوحة من ، لا تحتاج إلى استخدام الضغط
لفترة قصيرة يمكن أن تعود مرة أخرى. وفقا للمنتج استخدام مرن
3، تستخدم الآلة بأكملها مستوردة سباق توجيه ذاتي التشحيم، سباق توجيه لا تحتاج إلى إضافة الزيوت، في غضون خمس سنوات دليل الصيانة الحرة في غضون خمس سنوات.

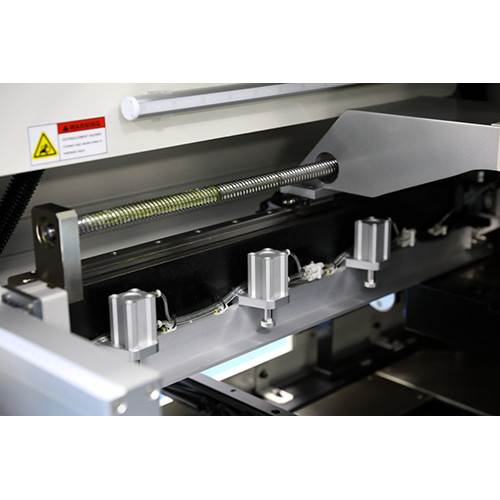

4X Y1 Y2 في محرك خطي HAYDON الأمريكي، المسمار تحريك الدقة اليابانية، السكك الحديدية دليل الذاتي التشحيم، لضمان الدقة
5، إطار الشبكة Y لتحديد الموقع تلقائيًا ، يمكن أن تدرك بسرعة النقطة المقابلة النموذجية التلقائية ؛

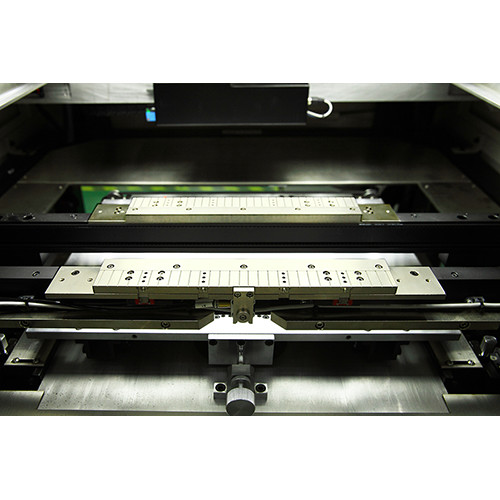

6"حزمة الشفرة المنحنية باستخدام الصلب ذو القوة العالية، في عملية الطباعة لضمان استقرار رأس الطباعة؛
النوع العائم نظام مقشّع، الجهاز العازل الفريد، يمكن حماية جيدة جدا في قشرة عملية إسقاط مقشّع والمقشّع.
| البند | النموذج | A9 |
| الحجم الأقصى | 737X737ملم | |
| سمك | 25~40ملم | |
| الحجم الأدنى لـ PCB | 50×50ملم | |
| الحجم الأقصى لـ PCB | 510×340mm ((530×340mm) | |
| سمك الـ PCB | 0.4~6ملم | |
| صفحة التلوينات | < 1% | |
| ارتفاع النقل | 900±40ملم | |
| توجيه النقل | يسار-يمين، يمين-يسار، يسار-يسار، يمين-يمين | |
| سرعة النقل | ماكس 1500 ملم/س برمجية | |
| موقع المجلس بي سي بي |
نظام الدعم | الدبوس المغناطيسي/المنضدة المعدلة لأعلى لأسفل/الكتلة الداعمة باليد إصبع مغناطيسي / منصة رفع قابلة للتعديل / كتلة الخط |
| نظام التشغيل | ضغط جانبي، فوهة فراغ | |
| رأس الطباعة | رأسين طابعيين متحركين مستقلين | |
| سرعة المكنسة | 6~200mm/sec | |
| ضغط المكنسة | 0~15 كجم | |
| زاوية المزق | 60°/55°/45° | |
| نوع المكنسة | الفولاذ المقاوم للصدأ ((المعيار) ، البلاستيك | |
| سرعة فصل الشبكة | 0.1~20ملم/ثانية قابل للبرمجة | |
| نظام التنظيف | جاف، رطب، فراغ (مبرمج) | |
| نطاقات تعديل الجدول | X:±10mm؛Y:±10mm؛θ:±2° | |
| آلة | ||
| دقة الموقع المتكررة | ± 0.008mm | |
| دقة الطباعة | ± 0.02 ملم | |
| وقت الدورة | < 7s (باستثناء الطباعة والتنظيف) | |
| تغيير المنتج | <5 دقيقة | |
| الهواء المطلوب | 4.5~6 كجم/سم2 | |
| إدخال الطاقة | التيار المتردد: 220±10٪، 50/60 هرتز 1Φ 3 كيلوواط | |

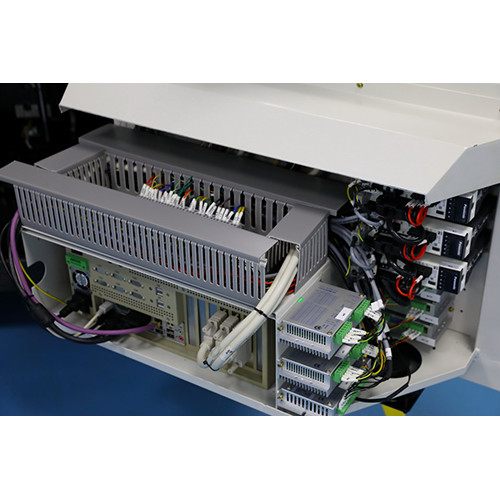

| طريقة التحكم | التحكم في جهاز الكمبيوتر | |
| أبعاد الجهاز | 1220 ((L) X1355 ((W) X1500 ((H) ملم | |
| وزن الجهاز | حوالي: 1000 كجم | |
