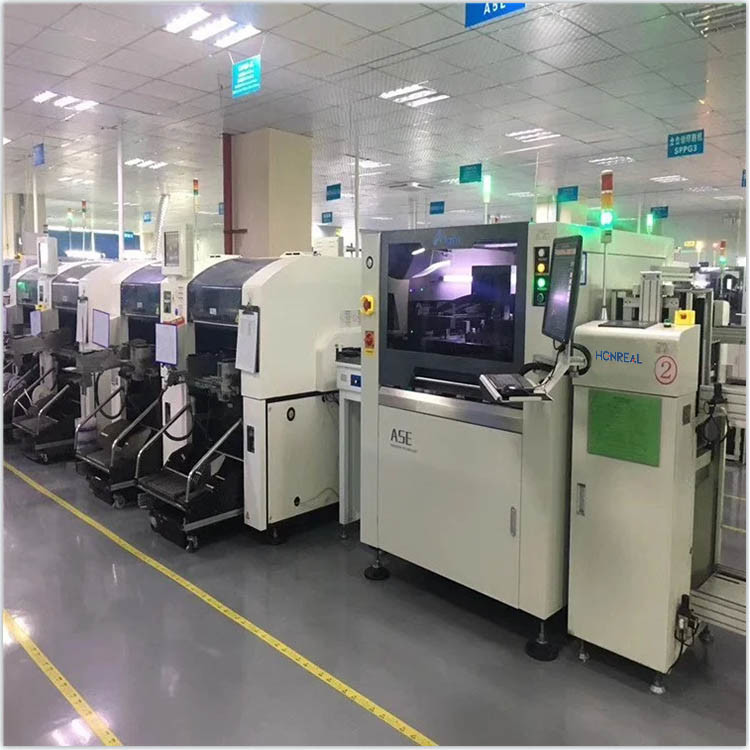

طابعة SMT آلة الطباعة ذاتية للوحة الشريطية ASE طابعة SMD

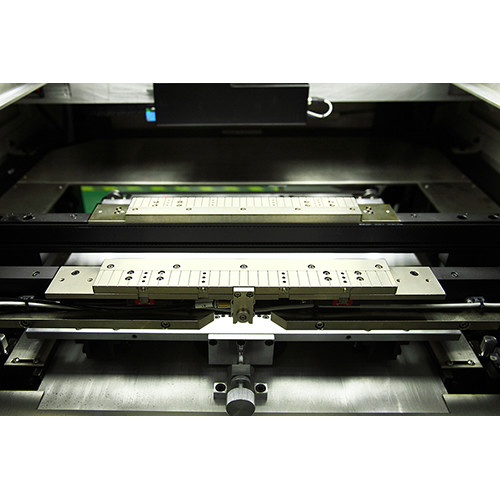

1.نظام القرصنة
وهي قابلة للتطبيق على القوالب ذات الأحجام المختلفة. نظام تحديد موقع القوالب التلقائي يوفر تغيير الخط مع مرور الوقت ويعزز الكفاءة العامة.
2الصورة والنظام البصري
طابعة معجون اللحام لديها ضوء حلقة موحد، ضوء محوري عالي الوهج،ونظام الرؤية العلوي / السفلي المتقدم مجموعة كاملة من تعويض الضوء التلقائي والدقيق التعرف على النوع نقاط مارك. قابلة للتطبيق في طلاء القصدير ، طلاء النحاس ، طلاء الذهب ، رش القصدير ، FPC ، وغيرها من أنواع PCB بألوان مختلفة ، قادرة على ضمان دقة عالية.

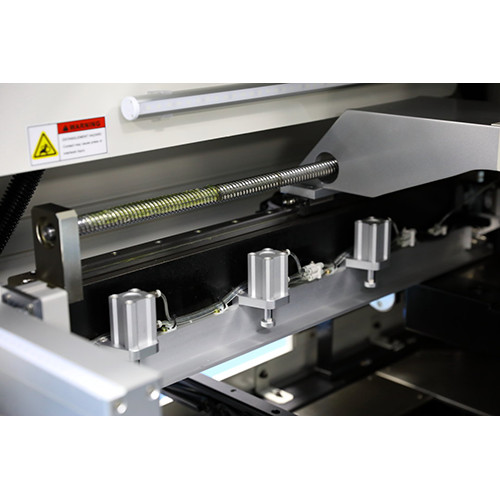

3نظام التنظيف
نظام تنظيف الشبكة هو أوتوماتيكي وفعال. ثلاثة خيارات من التنظيف الجاف، التنظيف الرطب، والتنظيف الفراغ يمكن تحديدها لاستخدامها،سواء بشكل فردي ومتضاعف ويمكنك أيضا اختيار لتنظيف يدويايتم فصل وحدة التنظيف من كاميرا CCD ، والتي يمكن أن تقلل من حمولة المحرك والاندفاع ، وتحسين دقة الموقع والسرعة وتمديد عمر الخدمة.نظام الرش يضمن الرش بشكل متساوالبرنامج يمكن أن يتحكم في جرعة الكحول والورق التنظيف الشبكة، وبشكل فعال توفير المزيد من المستهلكاتقوية وفعالة.
4نظام المعايرة
تم تصميم ربط ثلاثة محاور مع خصائص ديناميكية فائقة. يمكن أن تعدل بسرعة ارتفاع PIN jacking من PCB مع سمك مختلف.
5واجهة العملية
باستخدام واجهة ويندوز وسهلة للاستخدام، مع البرمجة وظيفة تفاعلية الإنسان والآلة تم تصميمها مع التعليم وتوجيه وظيفة الملاحة متوفرة في كل خطوة.خيار اللغة الصينية والإنجليزية نظام التشغيل.
أنظمة نقل وتثبيت أقراص PCB
نظام نقل الحزام الفريد يمنع الوقوع أو سقوط PCB ويتحكم المحرك البرمجي في سرعة النقل ويحول PCB إلى الموقع الدقيق في طابعة اللحام.حرية اختيار اليسار أو اليمين كاتجاه مدخل / مخرج للوحة PCBالمسامير الجانبية المرنة و كتلة الفراغ دعم PCB عقد PCB بإحكام وضمان التواصل الكامل حتى بين PCB والقلم.
| مواصفات المعلمات | طابعة طابعة طابعة آلية ASE |
|---|---|
| حجم الشاشة | 370 * 370 ملم |
| حجم الشاشة | 737 * 737mm |
| سمك إطار الشاشة | 25~40ملم |
| حجم لوحة PCB Min | 50*50ملم |
| الحجم الأقصى لوحة PCB | 400*340ملم |
| سمك لوحة PCB | 0.4~6ملم |
| صفحة التلوينات | < 1% |
| ارتفاع النقل | 900 ± 40 ملم |
| توجيه النقل | يسار-يمين، يمين-يسار، يسار-يسار، يمين-يمين |
| سرعة النقل | ماكس 1500 ملم/س برمجية |
| موقع اللوحة موقع اللوحة (نظام الدعم) | الدبوس المغناطيسي / طاولة من أعلى لأسفل ضبط / كتلة الدعم يدويا |
| موقع اللوحة موقع اللوحة (نظام القيود) | ضغط جانبي، فوهة فراغ |
| رأس الطباعة | رأسين طابعيين متحركين مستقلين |
| سرعة المكنسة | 6-200mm/sec |
| ضغط المكنسة | 0-15 كجم |
| زاوية المزق | 60° /55° /45° |
| نوع المكنسة | الفولاذ المقاوم للصدأ (المعيار) ، البلاستيك |
| سرعة فصل الشبكة | 0.1~20ملم/ثانية قابل للبرمجة |
| نظام التنظيف | جاف، رطب، فراغ (يمكن البرمجة) |
| نطاقات ضبط الجدول | X: ± 10mm؛ Y± 10mm؛ θ ؛ ± 2° |
| CCD FOV | 8*6ملم |
| تفتيش معجون اللحام | معيار التفتيش 2d |
| دقة الموقع المتكررة | ± 0.01mm |
| دقة الطباعة | ±0.025mm |
| وقت الدورة | < 7s ((باستثناء الطباعة والتنظيف) |
| تغيير المنتج | <5 دقيقة |
| الهواء المطلوب | 4.5~6 كجم/سم2 |
| إدخال الطاقة | AC:220 ± = 10٪، 50/60HZ 1θ 3KW |
| طريقة التحكم | التحكم في جهاز الكمبيوتر |
| مقاس الجهاز | 1220 ((L) * 1375 ((W) * 1500 ((H) mm |
| وزن الجهاز | حوالي: 1000 كجم |
الأسئلة الشائعة
س: كيف يمكنك ضمان جودة مبيعاتك؟
ج: نحن نضمن أن كل مجموعة من الآلات تخضع لاختبارات صارمة قبل تسليمها لك، لضمان الأداء الممتاز لجميع المنتجات.
س: كيف هي التدريب؟
ج: بعد شراء آلاتنا، يمكن للمهندسين الخاص بك الذهاب إلى شركتنا أو أنه من السهل جدا لتشغيل
الجهاز وفقا لفيديو التدريب و دليل المستخدم، دليل المستخدم سيأتي مع الجهاز معا.
س: أود أن أسألك إذا كان من الممكن أن يكون شعاري على المنتج.
نأمل أن تعرف أن شركتنا تدعم تماما خدمة الشعار المخصص، ونحن نفعل هذا. إلى جانب ذلك، انها مجانية تماما، لذلك فقط أخبرنا متطلباتك.
س: هل من الصعب استخدام هذه الآلات؟
ج: لا، ليس صعباً على الإطلاق. بالنسبة لعملائنا السابقين، يومين كحد أقصى كافيان لتعلم تشغيل الآلات.
