فائدة:
1نموذج متكامل وظيفي بالكامل، منصة الحركة بأكملها الرذاذ المتكامل واللحام، مساحة صغيرة.
2لوحة الـ (بي سي بي) ثابتة و منصة الرذاذ واللحام متحركة
3جودة لحام عالية، تحسين كبير في معدل مرور لحام.
4تصميم وحدات لنقل SMEMA عبر الإنترنت، دعم العملاء لتشكيل خطوط مرنة.
5التحكم الكامل في الكمبيوتر. يمكن تعيين جميع المعلمات في الكمبيوتر وحفظها في قائمة PCB، مثل مسار متحرك، درجة حرارة اللحام، نوع التدفق، نوع اللحام، درجة حرارة n2 الخ،أفضل القدرة على التتبع وسهولة الحصول على جودة اللحام المتكرر.

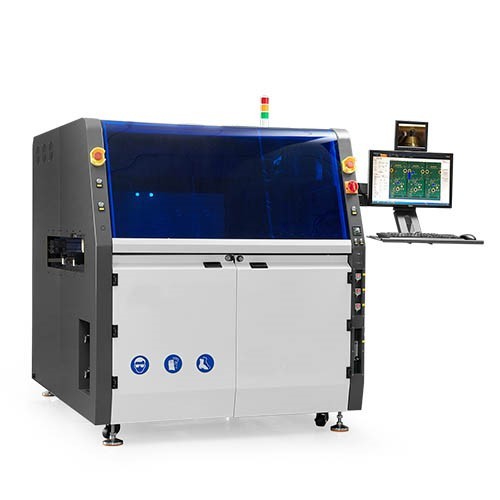

| اسم الجهاز | SELPOT-400 | |
| عامة | ||
| البعد | L1520mm X W1650mm X H1650mm | |
| الطاقة العامة | 18 كيلوواط | |
| الطاقة الاستهلاكية | 5 إلى 7 كيلوواط | |
| إمدادات الطاقة | ثلاثي المراحل 380 فولت 50 هرتز | |
| الوزن الصافي | 1200 كجم | |
| مصدر الهواء المتجدد | 0.4-0.6MPa | |
| تدفق الهواء المطلوب | 8-12 لتر/دقيقة | |
| ضغط N2 المطلوب | 0.4-0.6MPa | |
| تدفق N2 المطلوب | أكثر من 2 متر مكعب في الساعة | |
| نقاء N2 المطلوب | > 99.998% | |
| الإرهاق المطلوب | 500-800CMB/ساعة | |
| حامل أو PCB | ||
| حامل | حسب المنتج | |
| الحجم الأقصى للحامل | L400 × W400 ملم | |
| سمك PCB | 0.2mm-----6mm | |
| حافة الـ pcb | 5 ملم أو أكثر | |
| التحكم والناقل | ||
| التحكم | أجهزة الكمبيوتر الصناعية | |
| عرض الناقل | 100-400MM | |
| نوع الناقل | عجلة SUS | |
| سمك الناقل | 2-6 ملم (سمك الحافة أو سمك الناقل) | |
| اتجاه ناقل PCB | من اليسار إلى اليمين | |
| مساحة صافية من ناقل PCB | 100MM | |
| مساحة صافية أسفل ناقل PCB | 30MM | |
| حمولة الناقل | < 10 كجم | |
| قاطرة نقل | قاطرة من الألومنيوم | |
| ارتفاع الناقل | 900+/-30ملم | |
| طاولة الطلبات | ||
| محور الحركة | إكس، واي، زي | |
| تحكم الحركة | التحكم في الحلقة المغلقة | |
| محرك الحركة | محرك الخدمة من باناسونيك | |
| المسمار الكروي | (هيوين) | |
| دقة الموقع | + / - 0.05 ملم | |
| الهيكل | لحام المعادن | |
| إدارة التدفق | ||
| فوهة التدفق | اليابان Lumina | |
| استمرارية الفوهة | الفولاذ المقاوم للصدأ | |
| سعة خزان التدفق | 3L | |
| خزان التدفق | خزان الضغط | |
| سعة خزان الكحول | 1 لتر | |
| خزان الكحول | خزان الضغط | |
| تسخين مسبق | ||
| طريقة التسخين | تسخين فوق ضوئي | |
| قوة السخان | 13.5كيلوواط | |
| نطاق الحرارة | 25-240 درجة مئوية | |
| وعاء اللحام | ||
| رقم الوعاء القياسي | قطعة واحدة | |
| قدرة وعاء اللحام | 13 كجم / وعاء اللحام (المضخة الكهرومغناطيسية) | |
| تحكم درجة حرارة اللحام | PID | |
| وقت الذوبان | 20-30 دقيقة | |
| الحرارة القصوى لحام | 350 درجة مئوية | |
| تسخين اللحام | 1.2كيلوواط | |
| فوهة اللحام | ||
| فوهة | مخصصة | |
| المواد | سبيكة عالية الكربون | |
| فوهة مجهزة قياسياً | معدات قياسية 5 أجزاء / وعاء لحام ((قطر الداخل من فوهة 2.5mm، 3mm، 4mm، 5mm، 6mm) | |
| إدارة N2 | ||
| سخان N2 | معدات قياسية | |
| ID N2 نطاق الحرارة | 0-350 درجة مئوية | |
| استهلاك N2 | 2 متر مكعب / ساعة / فوهة | |
تفاصيل:
