المكونات الإلكترونية لوحات الدوائر المطبوعة Pcb X Ray BGA كاشف XRAY

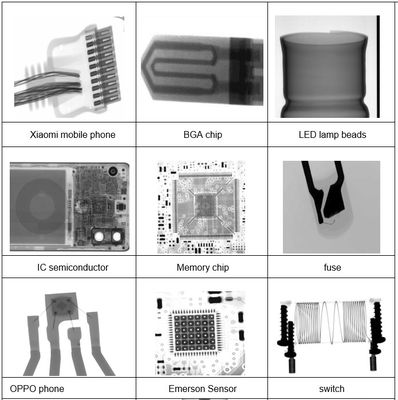

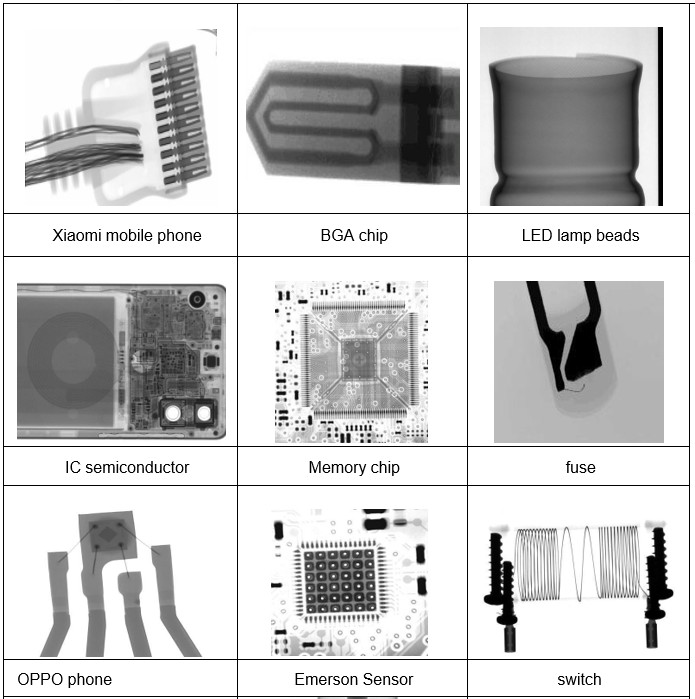

الوصف الرئيسي:

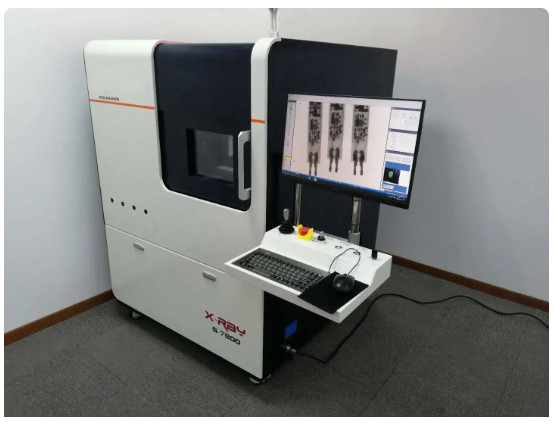

S7200 آلة الأشعة السينية IC IGBT للتفتيش على لحام اللحام
BGA حلبة كرة الفقاعة التكاكير
شرائح IC داخل سلك الاتصال
فحص لحام الكابلات المرنة المتنقلة PCB FPC
تفقد الفراغات تحت المفاصل
PCBA BGA/IC LED صب الالومنيوم الصب البطارية فحص رابط البطارية
معايير المعدات
| التصنيف | البند | النوع | المعايير والوظائف |
|
تكوين الأجهزة |
مصدر أشعة سينية |
نوع العلامة التجارية |
(هاماتسو) ، (هاماتسو) ، اليابان، أشعة سينية مغلقة المصدر |
| التيار الكهربائي | 90kv، 10-200uA | ||
| حجم التركيز | 5μm | ||
| القوة الكبرى | 8W | ||
|
وحدة التصوير |
نوع العلامة التجارية |
(إيراي) ، سليكون مسطح كاشف لوحة |
|
| منطقة التصوير | 130ملم × 130ملم | ||
|
وحدة حساسة للضوء الحجم |
85μm | ||
| مصفوفة البكسلات | 1536×1536 | ||
| القرار | 5.8 لتر/ملم | ||
|
زاوية الانحناء |
زاوية مشاهدة 0-90 درجة (45 درجة إلى اليسار واليمين) | ||
| معدل إطار الصورة | 20 فايم بي اس | ||
| نسبة تكبير |
تكبير هندسي 150 أوقات |
||
|
الحاسوب |
العلامة التجارية المضيفة | الحاسوب الصناعي | |
|
الحاسوب الصناعي التكوين |
وحدة المعالجة المركزية:I5 6500 ذاكرة ذاكرة الوصول العشوائي:8G، القرص الصلب:1TB | ||
| الشاشة | شاشة LCD FHD 24 " | ||
|
منصة التحميل |
منطقة التحميل | 520mm × 520mm | |
| منطقة التفتيش الكبرى | 520mm × 520mm | ||
|
رحلة الحركة (محور Z) |
لوحة الكشف Z1=300mm، مصدر الأشعة السينية Z2=300mm | ||
| رحلة الحركة (محور X) | محور X = 510mm، محور Y = 405mm | ||
| الوزن الأقصى للعينة | 10 كجم | ||
| طريقة تحكم الحركة | مزيج ثلاثي من العصا المتحركة والفأرة والمفاتيح | ||
| نظام الملاحة | التكوين |
(هيكفيزيون) عالية الدقة الكاميرا |
|
|
نظام برمجي |
مقدمة البرنامج |
الملكية الفكرية |
تم تطويره بشكل مستقل مع برنامج الملكية الفكرية. |
|
وظائف البرنامج |
إعداد الصورة التلقائي |
تسجيل إحداثيات الموقع ومعلومات المعلمات للنقاط المميزة |
||
| وظيفة الملاحة التلقائية | تسهيل النقل السريع إلى نقاط التفتيش | |||
|
ميزة الحساب |
قادرة على قياس الفقاقيع في المنتجات الإلكترونية / نصف الموصلات | |||
|
نموذج الخوارزمية |
الكشف القابل للتخصيص نماذج الخوارزمية القائمة على المتطلبات |
|||
| وظيفة تحرير الموقع | بسهولة تحقيق الكشف عن المواقع متعددة النقاط | |||
|
معايير الجهاز |
الوزن | حوالي 1250 كجم | ||
| إمدادات الطاقة | 220 فولت / 50 هرتز | |||
| القوة الكبرى | 2.0 كيلوواط | |||
| أبعاد المعدات |
1300mm(L) * 1320mm(W) * 1800mm ((H) |
|||
| جرعة تسرب الإشعاع | <1μSv/h | |||
|
السلامة بالأشعة السينية |
1جرعة تسرب الإشعاع: 1μSv/h |
|||
|
2تتكون مادة حماية الغلاف من هيكل فولاذ-رصاص-فولاذ، وتستخدم نافذة الباب الأمامي زجاج رصاص للحماية من الإشعاع |
||||
|
3ميزة القفل الآمن: يتم تثبيت مفاتيح الحد في جميع مواقع الأبواب. عندما يتم فتح الباب ، يتم قطع مصدر الأشعة السينية تلقائيًا القوة. |
||||
|
4استخدام أضواء مؤشرات الحالة للإشارة إلى حالة تشغيل الأشعة السينية المصدر |
||||
|
5.لقد حصلت المعدات على "إيداع الإعفاء عن النظائر الراديوية والإشعاع أجهزة |
||||
قائمة التكوينات
|
لا . |
الاسم | كمية | الوحدة | مواصفات التكوين |
| 1 | مصدر أشعة سينية | 1 | SET |
(هاماتسو) ، (هاماتسو) ، (اليابان) مصدر الأشعة 90 كيلو فولت |
| 2 |
وحدة التصوير |
1 |
سي بي اس |
أرياي، كاشف سليكون مسطح غير متجانس 130 ملم × 130 ملم |
| 3 | كمبيوتر مضيف | 1 | سي بي اس | الحاسوب الصناعي |
| 4 | الشاشة | 1 | سي بي اس | شاشة عالية الدقة 24 بوصة |
| 5 | مكونات التحكم الدقيق | 1 | SET | بطاقة تحكم الحركة، المحرك، الخ |
| 6 | غرفة الرصاص وأجزاء الحركة | 1 | SET | تم تطويرها بشكل مستقل من قبل WISDOMSHOW |
| 7 | البرمجيات | 1 | SET | تم تطويرها بشكل مستقل من قبل WISDOMSHOW |
1ماذا عن الطرد هل هو آمن أثناء التسليم ؟
كل آلة فحص الأشعة السينية لـ (بي سي بي) معبأة بواسطة كرتون خشبي قوي قياسي.
إنها آمنة أثناء الشحن
2ما هي طريقة التسليم كم يوماً ستصلنا الآلة ؟
سنقوم بشحن الجهاز بواسطة DHL،Fedex،UPS،الخ (خدمة الباب إلى الباب) ، حوالي 5 أيام للوصول.
أو عن طريق الطيران إلى مطارك (خدمة الباب إلى المطار) ، حوالي 3 أيام للوصول.
أو عن طريق البحر إلى الميناء البحري، الحد الأدنى من متطلبات CBM: 1 CBM، حوالي 30 يوما للوصول.
3هل تقدمون الضمان ؟
ضمان لمدة سنة واحدة مجاناً لقطع الغيار، دعم تقني مدى الحياة.
لدينا فريق مهني بعد البيع ، إذا كان هناك أي سؤال ، يتم أيضًا توفير مقاطع الفيديو المساعدة في خدمة ما بعد البيع.
4، إذا جئنا إلى مصنعك، إذا كنت سوف توفر التدريب المجانية؟
نعم، ترحيبا حارا لك لزيارة مصنعنا، وسوف نرتب التدريب المجانية بالنسبة لك.
5ما هي طريقة الدفع ؟
نحن نقبل شروط الدفع: التحويل المصرفي، ويستر يونيون، مونيغرام، الخ
