وصف المنتج:
تتميز الآلة بتكبير هندسي يصل إلى 150 مرة، مما يجعلها مثالية لفحص المكونات الصغيرة للمنتجات الإلكترونية مثل PCBs.هذه نسبة تكبير يضمن أن جميع المكونات واضحة وسهلة التعرف، مما يجعلها أداة أساسية لمراقبة الجودة في تصنيع الإلكترونيات.
جهاز الأشعة السينية يحتوي على وزن عينة أقصاه 10 كجم، مما يجعله مناسبًا لفحص مجموعة واسعة من المنتجات. سواء كنت تفحص المكونات الإلكترونية الكبيرة أو لوحات الدوائر الصغيرة،هذه الآلة يمكنها التعامل مع كل شيء بسهولة.
مساحة التصوير للآلة هي 130mm × 130mm ، مما يوفر مساحة كبيرة بما فيه الكفاية لالتقاط صور واضحة حتى لأكثر المكونات الإلكترونية تعقيدا.هذه الميزة مفيدة بشكل خاص عند فحص PCBs، والتي يمكن أن تكون معقدة جدا وتحديا للتفتيش باستخدام أدوات التفتيش القياسية.
نوع العلامة التجارية لمصدر الأشعة السينية المستخدم في هذه الآلة هو HAMAMATSU ، وهي علامة تجارية شهيرة من اليابان.مصدر الأشعة السينية المغلق الميكرو فوكس مثالية لإنتاج صور عالية الجودة مع التعرض للشعاع الحد الأدنى، مما يجعلها آمنة لكل من المستخدمين والمنتجات التي يتم فحصها.
يمكن ضبط زاوية ميل آلة الأشعة السينية تصل إلى 90 درجة ، مما يوفر زاوية مشاهدة مريحة للمشغلين. يمكن ضبط زاوية المشاهدة تصل إلى 45 درجة إلى اليسار واليمين ،ضمان رؤية جميع المكونات من زوايا مختلفةهذه الميزة مفيدة بشكل خاص عند فحص المكونات المعقدة التي تتطلب رؤية أكثر تفصيلا.
بشكل عام، آلة الأشعة السينية هي أداة موثوقة وفعالة للتفتيش على المنتجات الإلكترونية، وخاصة لوحات الدوائر المطبوعة.و زاوية الانحناء القابلة للتعديل تجعلها أداة متعددة الاستخدامات و أساسية للتصنيع الإلكتروني و مراقبة الجودة.
الخصائص:
اسم المنتج: مكونات إلكترونية لوحات الدوائر المطبوعة Pcb X Ray BGA كاشف XRAY
إمدادات الطاقة: 220 فولت / 50 هرتز
الوزن الأقصى للعينة: 10 كجم
زاوية الانحناء: 0-90 درجة زاوية الرؤية (45 درجة إلى اليسار واليمين)
بعد: 1300mm ((L) * 1320mm ((W) * 1800mm ((H)
هذه آلة فحص للكتيبات المطبوعة من نوع Pcb X Ray التي يمكن استخدامها أيضاً كآلة فحص للكرات السينية.لديها مصدر طاقة 220V / 50Hz ويمكن أن تستوعب وزن عينة أقصى 10kgزاوية الانحناء هي 0-90 درجة بزاوية عرض 45 درجة إلى اليسار واليمين. أبعادها 1300 مم في الطول ، 1320 مم في العرض ، و 1800 مم في الارتفاع.
المعلمات التقنية:
|
فئة المنتجات |
آلة الأشعة السينية |
|
منطقة التفتيش الكبرى |
520mm × 520mm |
|
القوة الكبرى |
2.0 كيلوواط |
|
إمدادات الطاقة |
220 فولت / 50 هرتز |
|
مصفوفة البكسلات |
1536×1536 |
|
الوزن الأقصى للعينة |
10 كجم |
|
منطقة التصوير |
130ملم × 130ملم |
|
القرار |
5.8 لتر/ملم |
|
نسبة تكبير |
تكبير هندسي 150 مرة |
|
زاوية الانحناء |
0-90° زاوية الرؤية (45° إلى اليسار واليمين) |
التطبيقات:

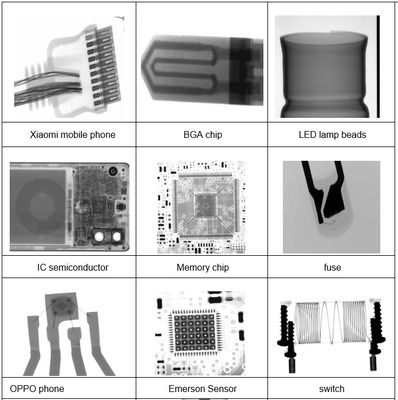

آلة الأشعة السينية Honreal S-7200 مناسبة لمجموعة واسعة من مناسبات وتطبيقات المنتجات.حيث يستخدم للكشف عن عيوب في المكونات الإلكترونية مثل الرقائق، لوحات الدوائر ، وغيرها من الأجزاء الإلكترونية. كما تستخدم الآلة في صناعة الأدوية ، حيث تستخدم للكشف عن العيوب في الأدوية وغيرها من المنتجات الدوائية.آلة الأشعة السينية Honreal S-7200 تستخدم في صناعة الأغذية، حيث تستخدم لتفتيش المنتجات الغذائية على الملوثات. تستخدم الآلة أيضا في صناعة السيارات،حيث يستخدم للكشف عن عيوب في أجزاء السيارات مثل المحركات والتحويلات.
آلة الأشعة السينية Honreal S-7200 هي منتج معتمد من الصين. الحد الأدنى للوفرة لهذا المنتج هو مجموعة واحدة، والسعر قابل للتفاوض.شروط الدفع لهذا المنتج تشمل T / T، ويسترن يونيون، وموني غرام. القدرة على التوريد لهذا المنتج هي 50 مجموعة في الشهر، ووقت التسليم هو 20 يوما عمل.تتضمن تفاصيل تغليف هذا المنتج تغليف صناديق الخشب للتصدير.
آلة الأشعة السينية Honreal S-7200 لديها تكبير هندسي يصل إلى 150 مرة ووضوح 5.8Lp / mm. نوع وحدة التصوير للعلامة التجارية لهذا المنتج هو iRAY ، كاشف لوحة سليكون مسطحة غير جامدة.الحد الأقصى لوزن العينة لهذا المنتج هو 10 كجم، والطاقة القصوى هي 2.0KW.
الدعم والخدمات:
التعبئة والشحن:
يتم تعبئة آلة الأشعة السينية بعناية في صندوق ورقية صلبة مع رغوة مدفوعة لضمان نقل آمن والتسليم.وإرشادات التعامل لمنع أي تلف أثناء الشحن.
الشحن:
يتم شحن آلة الأشعة السينية من خلال خدمة خدمة سريعة موثوقة وموثوقة توفر معلومات تتبع للعملاء لمراقبة شحنتهم.يتم حساب رسوم الشحن بناءً على الوجهة ووزن الطرديمكن أن تختلف أوقات التسليم تبعاً للموقع و أية لوائح جمركية
الأسئلة الشائعة:
1ما هو اسم هذه الآلة؟
الإجابة: اسم العلامة التجارية لهذه الآلة الأشعة السينية هو Honreal.
2ما هو رقم طراز هذه آلة الأشعة السينية؟
الجواب: رقم الطراز لهذه الآلة الأشعة السينية هو S-7200.
3هل هذه آلة الأشعة السينية معتمدة؟
ج: نعم، هذه آلة الأشعة السينية معتمدة مع CE.
4أين يتم تصنيع آلة الأشعة السينية هذه؟
الجواب: هذه آلة الأشعة السينية مصنوعة في الصين.
5ما هي شروط الدفع لشراء آلة الأشعة السينية هذه؟
ج: شروط الدفع لشراء آلة الأشعة السينية هذه تشمل T/T و Western Union و MoneyGram.
