آلة SELPOT-400 لتحرير الموجات الانترنت هي آلة تحرير الموجات الانتقائية مزدوجة الجودة التي تعد مثالية لإنتاج منتجات SMT عالية الجودة. لديها ثلاثة محاور تحديد الموقع - X ، Y ،و Z - التي تسمح لك لوضع منتجاتك بدقةمع دقة الموقع من + / - 0.05 ملم، يمكنك أن تكون على يقين من أن منتجاتك سيتم لحام بدقة وكفاءة.
آلة SELPOT-400 لتحرير الموجات الانترنت هي آلة قوية تتطلب مصدر هواء من 0.4-0.6MPa للعمل. لديها واجهة سهلة الاستخدام تجعلها سهلة الاستخدام.وهي مجهزة بميزات متقدمة تضمن أداء مثالي. هذه آلة لحام الموجات المختارة SMT الخالية من الرصاص مثالية للاستخدام في مجموعة متنوعة من الصناعات، بما في ذلك الإلكترونيات، السيارات، الطب، وأكثر من ذلك.
| اسم الجهاز | SELPOT-400 | |
| عامة | ||
| البعد | L1520mm X W1650mm X H1650mm | |
| الطاقة العامة | 18 كيلوواط | |
| الطاقة الاستهلاكية | 5 إلى 7 كيلوواط | |
| إمدادات الطاقة | ثلاثي المراحل 380 فولت 50 هرتز | |
| الوزن الصافي | 1200 كجم | |
| مصدر الهواء المتجدد | 0.4-0.6MPa | |
| تدفق الهواء المطلوب | 8-12 لتر/دقيقة | |
| ضغط N2 المطلوب | 0.4-0.6MPa | |
| تدفق N2 المطلوب | أكثر من 2 متر مكعب في الساعة | |
| نقاء N2 المطلوب | > 99.998% | |
| الإرهاق المطلوب | 500-800CMB/ساعة | |
| حامل أو PCB | ||
| حامل | حسب المنتج | |
| الحجم الأقصى للحامل | L400 × W400 ملم | |
| سمك PCB | 0.2mm-----6mm | |
| حافة الـ pcb | 5 ملم أو أكثر | |
| التحكم والناقل | ||
| التحكم | أجهزة الكمبيوتر الصناعية | |
| عرض الناقل | 100-400MM | |
| نوع الناقل | عجلة SUS | |
| سمك الناقل | 2-6 ملم (سمك الحافة أو سمك الناقل) | |
| اتجاه ناقل PCB | من اليسار إلى اليمين | |
| مساحة صافية من ناقل PCB | 100MM | |
| مساحة صافية أسفل ناقل PCB | 30MM | |
| حمولة الناقل | < 10 كجم | |
| قاطرة نقل | قاطرة من الألومنيوم | |
| ارتفاع الناقل | 900+/-30ملم | |
| طاولة الطلبات | ||
| محور الحركة | إكس، واي، زي | |
| تحكم الحركة | التحكم في الحلقة المغلقة | |
| محرك الحركة | محرك الخدمة من باناسونيك | |
| المسمار الكروي | (هيوين) | |
| دقة الموقع | + / - 0.05 ملم | |
| الهيكل | لحام المعادن | |
| إدارة التدفق | ||
| فوهة التدفق | اليابان Lumina | |
| استمرارية الفوهة | الفولاذ المقاوم للصدأ | |
| سعة خزان التدفق | 3L | |
| خزان التدفق | خزان الضغط | |
| سعة خزان الكحول | 1 لتر | |
| خزان الكحول | خزان الضغط | |
| تسخين مسبق | ||
| طريقة التسخين | تسخين فوق ضوئي | |
| قوة السخان | 13.5كيلوواط | |
| نطاق الحرارة | 25-240 درجة مئوية | |
| وعاء اللحام | ||
| رقم الوعاء القياسي | قطعة واحدة | |
| قدرة وعاء اللحام | 13 كجم / وعاء اللحام (المضخة الكهرومغناطيسية) | |
| تحكم درجة حرارة اللحام | PID | |
| وقت الذوبان | 20-30 دقيقة | |
| الحرارة القصوى لحام | 350 درجة مئوية | |
| تسخين اللحام | 1.2كيلوواط | |

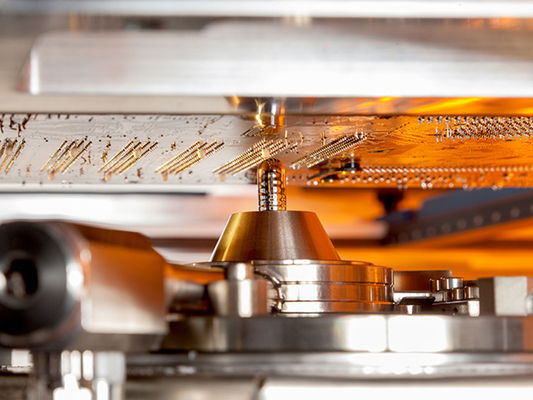

| فوهة اللحام | ||
| فوهة | مخصصة | |
| المواد | سبيكة عالية الكربون | |
| فوهة مجهزة قياسياً | معدات قياسية 5 أجزاء / وعاء لحام ((قطر الداخل من فوهة 2.5mm، 3mm، 4mm، 5mm، 6mm) | |
| إدارة N2 | ||
| سخان N2 | معدات قياسية | |
| ID N2 نطاق الحرارة | 0-350 درجة مئوية | |
| استهلاك N2 | 2 متر مكعب / ساعة / فوهة | |
البرمجيات:
تم تصميم آلة SMT لتحميل الموجات الانتقائية لتوفير أداء موثوق به ومتسق في بيئات الإنتاج ذات الحجم الكبير.فريق الدعم الفني لدينا متاح للمساعدة في أي أسئلة أو مشاكل قد تنشأ أثناء التثبيت، أو تشغيل المعدات.
بالإضافة إلى الدعم، نحن نقدم مجموعة من الخدمات لضمان أداء ممتاز وطول عمر آلة SMT لتحرير الموجات. وتشمل هذه:
فريقنا من الفنيين ذوي الخبرة لديه معرفة واسعة من آلة SMT الاختيارية لحام الموجة ويمكن أن توفر حلول مخصصة لتلبية الاحتياجات الخاصة بك.اتصل بنا لمعرفة المزيد عن دعمنا الفني وخيارات الخدمة.
