● استبدل التصميم الجديد المرن الزاوية المستقيمة للخارج التقليدية. ويستند التصميم على الجمالية الميكانيكية والفعالية، مما يجعل الصيانة مهمة سهلة.
● جهاز التحكم بالتحكم الآلي، جهاز الكمبيوتر الشخصي، وبرنامج UPS على الإنترنت يشكلون نظام تحكم مستقر وآمن وفعال.
● يحتوي البرنامج على وظائف مثل احتساب PCB ، وتعيين درجة الحرارة وتحريرها ، وقائمة معايير PCB ، واختبار الملفات ، والإنذارات وتحويل اللغات المتعددة.البرمجيات لها تأثير كبير على قضايا السلامة مثل محرك الموجة يعمل في درجة حرارة آمنة الخ.
● سوف يوفر العداد الزمني لمدة أسبوع واحد وظيفة مذهلة للعميل. يمكن للمشغل تعديل جدول عمله لهذه الآلة لحام الموجة أسبوعيا.والآلة يمكن تشغيل تلقائيا ليذيب اللحام قبل أن يأتي المشغل للعملعندما يحين الوقت للعمل، يتم ذوبان اللحام وكل شيء جاهز. وهذا سيوفر حوالي 1.5 ساعة للعميل كل يوم.
● يقلل السكك الحديدية الموجهة المصممة خصيصاً من التشوه الناجم عن الحرارة. بعد عامين من العمل، تحتاج فقط إلى تغيير قضبان الطوق بدلاً من تغيير سكة الحامل بأكملها.
● الرذاذ مدفوع بمحرك خطوة ، يمكن تعيين السرعة على جهاز الكمبيوتر. سيتم تعيين وقت التحرك والتوقف بطريقة أكثر قيمة.
● صُنع الرشّ في اليابان؛ يوفر أداءً مثاليًا لتفجير التدفق.
● إضافة التدفق تلقائيًا، هناك أجهزة استشعار اثنين على خزان التدفق. عندما يكون التدفق أقل من الحد، فإنه سيتم تشغيل المضخة لتغذية التدفق تلقائيًا.يجب على المشغل فقط أن يضع كامل تدفق البرميل في خزان التدفق، في هذه الأثناء وضع أنبوب المص في البرميل.
● التحكم في منطقة التسخين المسبق عن طريق تحريك الهواء القسري عن طريق جهاز تحكم درجة الحرارة في نموذج PID. ستوفر منطقة التسخين المسبق حرارة متساوية كافية لـ PCB.
● 3 منطقة هواء ساخن منفصلة أسفل وثالث منطقة هواء ساخن أعلى اختياري، هذا التكوين سوف يوفر أكبر تأثير التسخين المسبق لللحام.
● تبني سخان حديدي صب لوعاء اللحام، وهو مثبت خارج وعاء اللحام. هذه الطريقة الجديدة للتجميع ستطيل عمر وعاء اللحام.
● لحام موجة مزدوج. يتم التحكم في ارتفاع الموجتين بواسطة المحول. تغيير ارتفاع الموجة عن طريق ضبط تردد الطاقة.
● وعاء اللحام مصنوع من مادة 3 ملم سمك. ضمان حياة طويلة.
● محرك موجة B&M عالي الجودة المصنوع في إيطاليا، ضجيج صغير وأكثر استقرارًا.
● يمكن أن يرفع وعاء اللحام إلى الأعلى والأسفل ، والانتقال إلى الداخل والخروج تلقائيًا. من السهل جدًا للعميل تغيير وعاء اللحام وتحويل بين الرصاص والخالي من الرصاص.

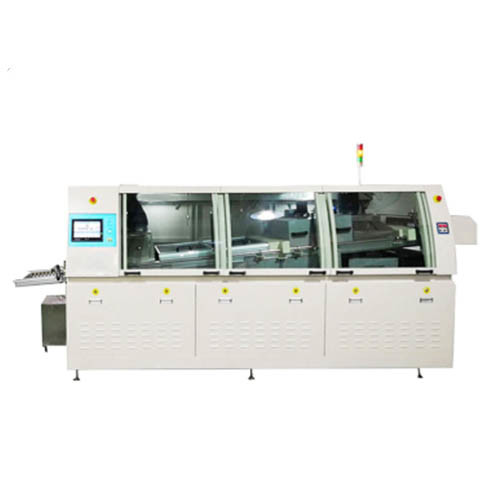

HR-400F مواصفات آلة لحام الموجات الخالية من الرصاص
| HR-400F - المواصفات | |
| النموذج | HR-400F |
| عرض اللوحة | 50-400MM |
| سعة وعاء اللحام | 390 كجم |
| قوة التشغيل / القوة العامة | 5-12KW/25KW |
| مقاس الجهاز | 4260 ((L) * 1495 ((W) * 1725 ((H) |
| الوزن الصافي | 1500 كجم |
| نظام التحكم | PC + PLC |
| محرك ناقل | 3في 220 فولت ، 90 واط |
| سرعة الناقل | 200MM-1800MM/دقيقة |
| سعة الكحول | 4.5 لتر |
| اتجاه الناقل | من اليسار إلى اليمين |
| طريقة الرش | محرك خطوة ومرشح متحرك متحرك |
| الرذاذ | اليابان ST-6 |
| منطقة التسخين | 3 مناطق تدفئة مسبقة منفصلة في الأسفل |
| قوة التسخين المسبق | 4 كيلوواط/منطقة |
| مادة قنينة لحام | تماماً |
| تسخين القهوة | الحديد الزهري |
| طاقة التدفئة | 1.2KW*10PCS |
| رقم الموجة | موجات مزدوجة |
| نوع الموجة | الموجة الأولى من الاضطرابات والموجة الثانية من لامبا |
| وقت الذوبان | 110 دقيقة |
| إرفع وعاء اللحام لأعلى وأسفل | مفتاح كهربائي |
| وعاء اللحام داخل وخارج | مفتاح كهربائي |
| مضخة تنظيف الأصابع | 1PH 220V 10W |
| نوع الإصبع | خطاف مزدوج أو إصبع L |
| مادة أصابع | (تاي) |
| زاوية اللحام | 5-7 درجة |
| إمدادات الهواء | 3-5BAR |
| إمدادات الطاقة | 3PH 380V 50HZ |
إدخال العملية:
The PCBs which are inserted and mounted with components and need soldering will be sent to the chain conveyer system by motor-driven buffer conveyer at the feeding end of the wave-soldering system continuously and automatically and then all the processes will be performed one by one، والتي تشمل رذاذ التدفق، والسخونة المسبقة، واللحام الموجة والتبريد. بعد ذلك، سيتم إرسال PCBs المطاط من نظام اللحام عن طريق ناقل سلسلة.
الاحتياطات:
1يجب إعادة ملء تدفق ومواد التخفيف بانتظام. بسبب التبخر غير المتساوي لتركيبات تدفق، يجب فحص الجاذبية النوعية للدفق بانتظام والحفاظ على أفضل قيمتها من 0.83.
2عادةً، يجب استبدال كل التدفق في غضون 15-30 يوماً ولكن هذا يعتمد على تدهوره.
3يجب تنظيف الفوهة كل يوم بعد انتهاء المناوبة عن طريق فك محار الفوهة وغمرة في حالة الكحول لمنع بقاء الكثير من الأوساخ هناك. عند تنظيف الفوهة،حاول بأقصى ما لديك ألا تصطدم بها وتتلفها.
4تحقق من جهاز الاستشعار بانتظام إذا بقيت هناك الكثير من الأوساخ
5لا ينبغي تغيير صمامات ضبط التدفقين للتحكم في الرش ، بعد ضبطها بشكل صحيح.لا يسمح لأي عمال الذين لا مكرسة لتشغيل هذه الآلة لتشغيلها لتجنب أي رش سيئة.
6جهاز الاستشعار قبل مسدس الرذاذ هو للكشف عن PCBs.لذلك يجب أن يتم نقل PCBs بواسطة مخالب السلسلة تلقائيا في الآلة وليس سحبها يدويا خشية أن أي جسم غريب (مثل اليد) تنشط جهاز الاستشعار.
7قم بإزالة أي ماء تم جمعه في مرشح الهواء.
8عند تعديل الرذاذ ، يمكن استخدام لوحة بلاستيكية شفافة للتحقق من تأثير الرذاذ.
9يجب تنظيف المرشح 1 ~ 3 مرات كل يوم.
(3) تحقق من درجة حرارة الـ PCBs على الجانب السفلي بانتظام لضمان أفضل تأثير لحام.
(4) تحقق بانتظام ما إذا كانت الكابلات قديمة لمنع انقطاع الكهرباء.
