الخصائص:

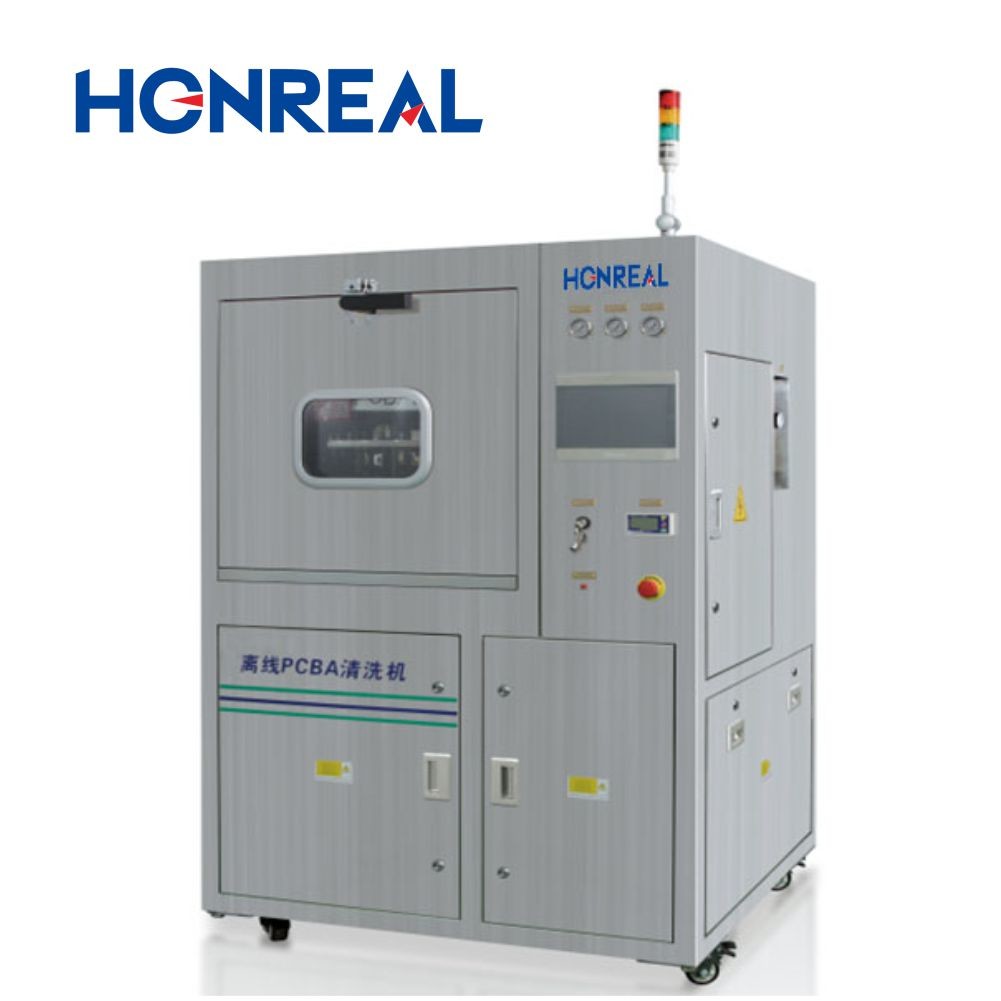

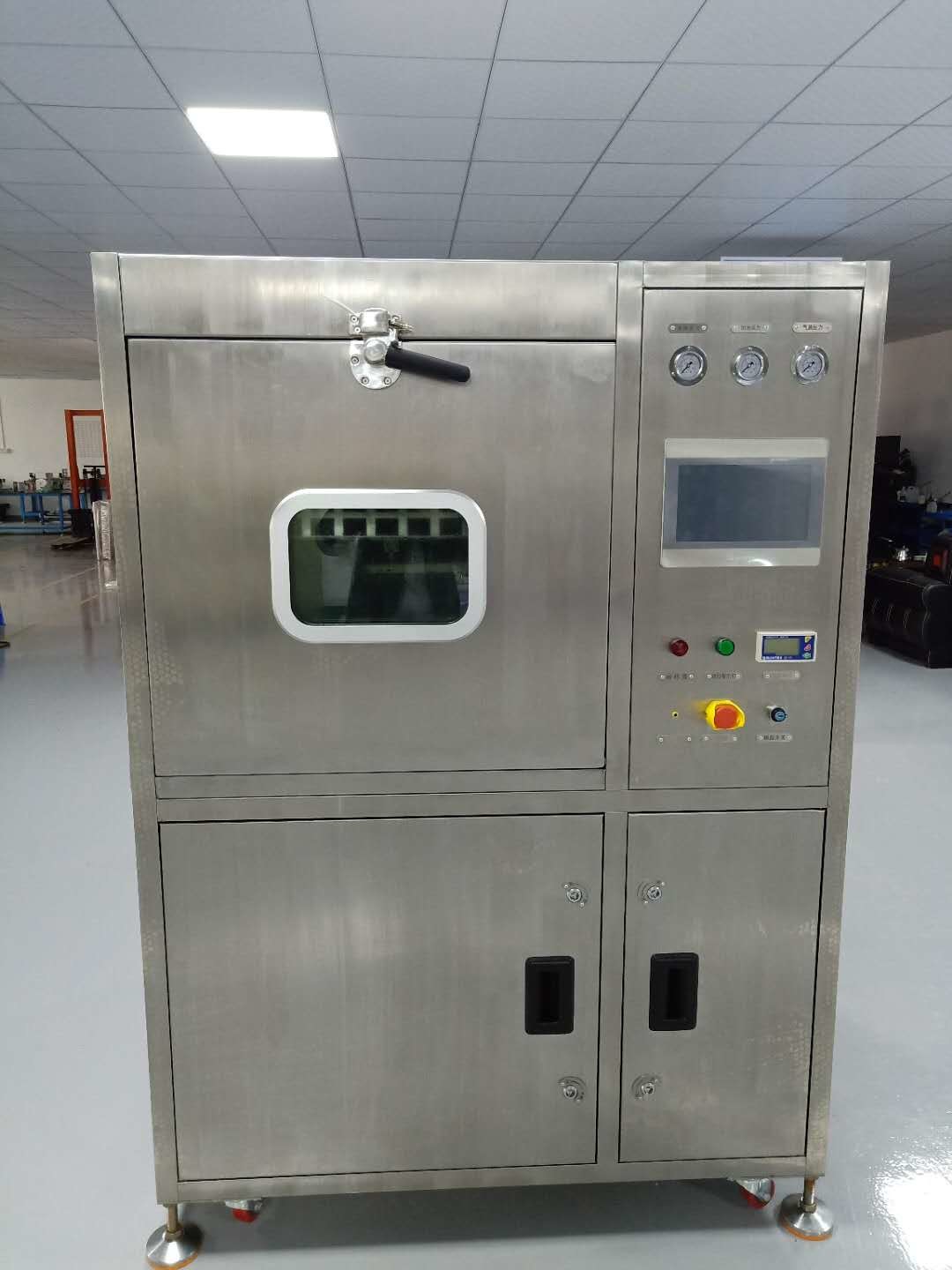

1تصوير العملية بأكملها: غرفة التنظيف مجهزة بنوافذ مرئية و 2 أضواء LED ، عملية التنظيف واضحة في لمحة.

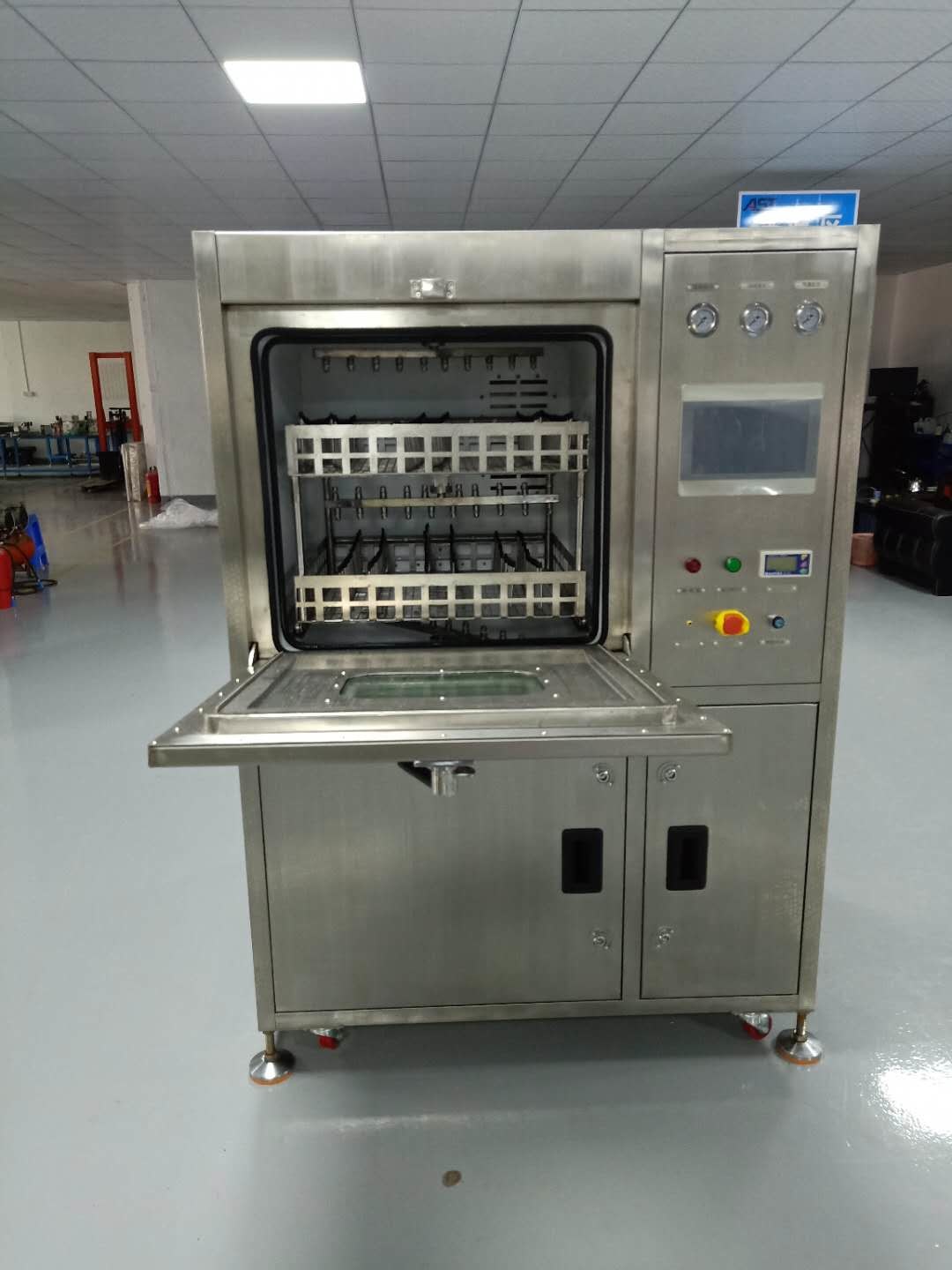

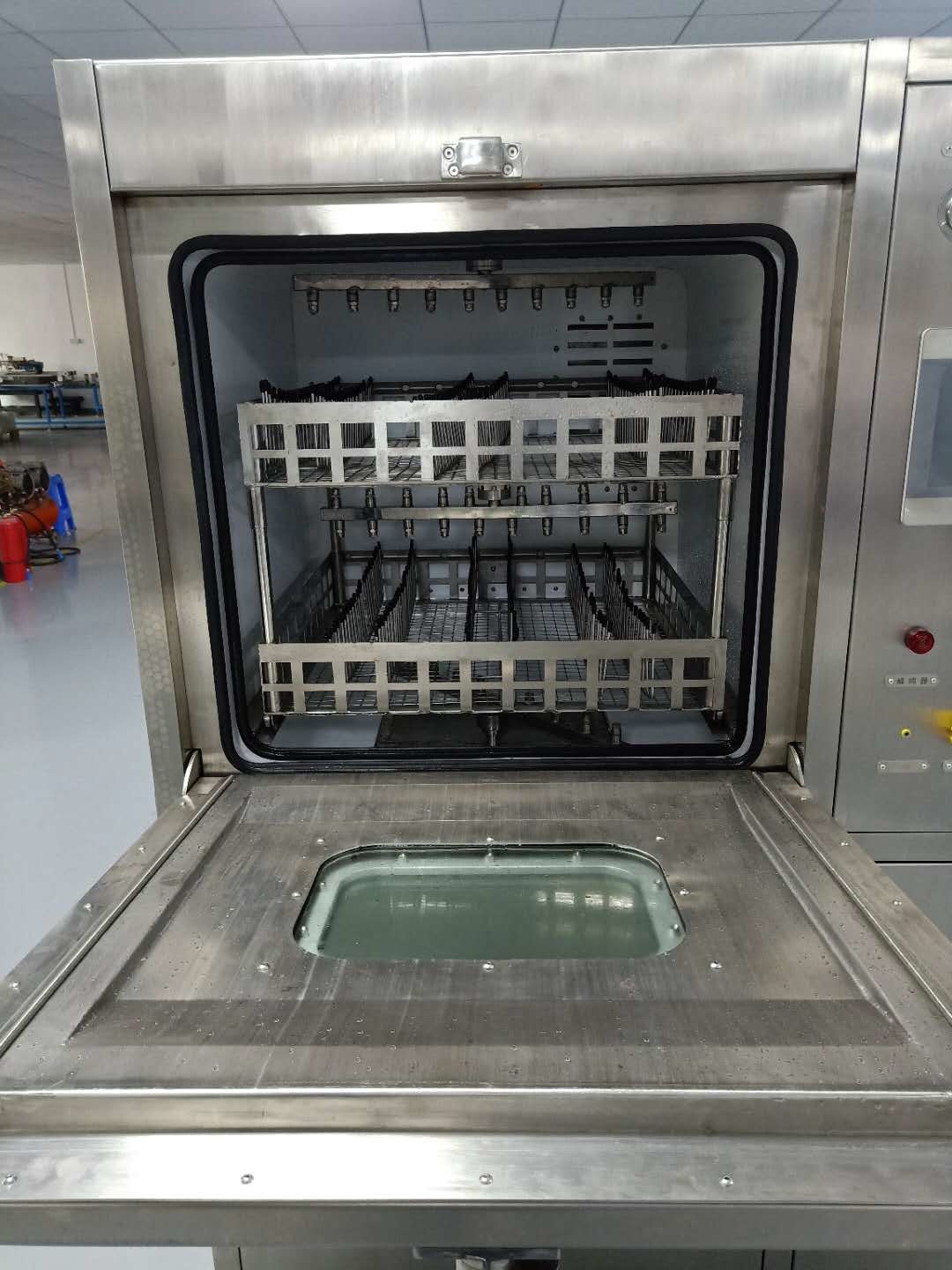

2أكبر سلة تنظيف في العالم: 610mm ((L) × 560mm ((W) × 100mm ((H) 2 طبقة ، تلبي أحجام PCBA الأكبر وإنتاج التنظيف الأعلى.
3تصميم الفوهة الأكثر علمية ((البراءة): زيادة الفوهات من اليسار إلى اليمين ، تحسين كفاءة التنظيف ، توزيع الفوهات صعودا وهبوطا ، حل تماما منطقة نظيفة عمياء
4تصميم الضغط قابل للتعديل: حل الحجم الصغير لـ PCBA في عملية التنظيف عن طريق الرش تحت تصادم الضغط العالي ، مشكلة الرش
مع نظام تسخين فتحة المذابات القياسية: زيادة كبيرة في كفاءة التنظيف. تقصير وقت التنظيف.
5واجهة الشاشة اللمسية: وفقًا لنموذج PCBA المختلف المحدد مع معايير العملية المختلفة ، يمكن تخزين برنامج التحرير السريع ومجموعة متنوعة من معايير العملية المختلفة ، بما في ذلك ،درجة حرارة المذيب، وقت التنظيف، أوقات الشطف / الوقت، درجة حرارة الشطف، وقت الجفاف، درجة حرارة التجفيف، معايير مراقبة الموصلات، الخيمكن تعيين سلطة إدارة كلمة المرور.
6معايير عالية من النظافة: التلوث الأيوني يتوافق تماما مع معيار 610D IPC - الفئة 1 (أقل من 1.5 ug / cm2)
7وضع إضافة السائل الملائم: يمكن أن يدوي للانضمام، ويمكن أيضا تعيين وفقا لنسبة (5% ~ 25%) تلقائية توازن الماء DI والسائل الكيميائي.
8.نظام التنظيف الشامل: وفقًا لسطح المنتج ، مواد عضوية متبقية ، مواد غير عضوية تنظيف فعال تمامًا
وضع التنظيف التلقائي: في نهاية داخلية نظيفة كل عملية التنظيف والشطف والتجفيف ، حجم صغير ، هيكل مضغوط
المعلمات التقنية:
| المحتوى | المعلم |
| رقم النموذج | HR-Q6 |
| حجم المساحة النظيفة | L610*W560*H160mm طبقة 2 |
| سعة خزان التركيز | 30 لتر |
| سعة خزان التخفيف | 70 لتر |
| سعة خزان الرش | 17-23L |
| قوة سخان الرش | 6 كيلوواط |
| وقت التنظيف | 0~ 99 دقيقة ((يمكن تعديلها) |
| درجة حرارة التنظيف ((سائل)) | درجة حرارة الغرفة ~ 75 درجة مئوية (يمكن ضبطها) |
| وقت الشطف | 1 دقيقة / وقت ((1-59 مرة / قابلة للتعديل) |
| درجة حرارة الشطف ((DI المياه) | درجة حرارة الغرفة ~ 75 درجة مئوية ((يمكن ضبطها) |
| وقت التجفيف | 0~99 دقيقة/ (قابلة للتعديل) |
| نطاق مراقبة المقاومة | 0~18M |
| طاقة سخان خزان المذيب | 9 كيلوواط |
| درجة حرارة التجفيف | درجة حرارة الغرفة ~ 99 °C / (يمكن ضبطها) |
| طاقة سخان التجفيف / كيلوواط | 6 كيلوواط |
| ضغط الحقن | 30PSI- 90PSI (قابلة للتعديل) |
| مرشحات ذات مستوى كيميائي |
0.22μm (جسيمات المرشحات:معجون اللحام، الراتنج، التدفق والملوثات) |
| مرشح الماء | واجهة من نوع التقاطع السريع 1 بوصة |
| ميناء تفريغ المواد الكيميائية | واجهة من نوع التقاطع السريع 1 بوصة |
| مقياس الضغط في الوقت الحقيقي | 3 PCS (فوهة / مياه DI / نفايات) |
| مضخة الرذاذ الأفقية | 5.5 كيلوواط |
| حجم منفذ العادم | Φ100 ((W) * 30mm ((H) |
| مصدر الطاقة ؛ الهواء | AC380V 50HZ 65A/0.45MPa~0.75MPa |
| الوزن الصافي | 400 كجم |
| البعد | L1400*W1350*H1830mm |
شركة شينزن هونريال للتكنولوجياهي مؤسسة وطنية للتكنولوجيا العالية،تتخصص في أبحاث وتطوير معدات SMT، والإنتاج، والمبيعات. الخدمات لأكبر 500 شركة إلكترونية في العالم.رأس المال المسجل للشركة هو 5 ملايينمنذ تأسيس الشركة، استمرت شركة هونريال في تطوير التكنولوجيا باعتبارها المحور، والجودة باعتبارها بقاءها، والبحث والاستثمار المستقلين، والابتكار المستمر.بعد جهود مستمرةلديها عدد من براءات الاختراع المتطورة
س1: ما هو وقت دورةHR-Q6آلة تنظيف دفعة؟
ج1: إجمالي 30~45 دقيقة غسل 10 دقيقة + شطف 10 دقائق + جفاف 10~25 دقيقة.
س2: في أي نوع من السوائل يمكن استخدامهاHR-Q6لتنظيف PCBA؟
A2: غسل سائل تنظيف PCBA على أساس الماء، شطف الماء DI.
س3: هل لديك العديد من البيكباس يمكنHR-Q6نظيفة في دورة واحدة؟
A3: L200 * W100mm حجم PCBA على سبيل المثال، فإنه يمكن تنظيف 30 ~ 40pcs.
السؤال 4: هل تحتاج PCBAs إلى الخبز بعد غسل وشطف وتجفيف عملية في الآلة؟
الجواب: بالتأكيد، يجب وضع PCBAs بعد تنظيفها في الفرن الكهربائي وخبزها لمدة ساعتين عند 100 ~ 110 ° C أو 4 ساعات عند 80 ~ 90 ° C لجعل PCBA جافًا تمامًا.
مقارنة الصور قبل التنظيف وبعد التنظيف:
