| MOQ: | مجموعة واحدة |
| السعر: | USD48000-55000 Per Set |
| standard packaging: | تغليف صندوق خشبي للتصدير |
| Delivery period: | 30 يوم عمل |
| payment method: | (ت) ، (ويسترن يونيون) ، (موني جرام) |
| Supply Capacity: | 500 مجموعة / سنة |
فائدة:
1آلة النموذج غير المتصلة، في نفس الجدول الحركي XYZ الجمع بين التدفق الانتقائي واللحام، ضيقة ومتكاملة الوظيفة.
2جودة عالية من اللحام
3حركة لوحة الـPCB، الرذاذ، منصة اللحام ثابتة
4يمكن وضعه بجانب خط إنتاج SMT لحام، مرنة جدا.
5التحكم الكامل في الكمبيوتر. يمكن تعيين جميع المعلمات في الكمبيوتر وحفظها في قائمة PCB، مثل مسار متحرك، درجة حرارة اللحام، نوع التدفق، نوع اللحام، درجة حرارة n2 الخ،أفضل القدرة على التتبع وسهولة الحصول على جودة اللحام المتكرر.

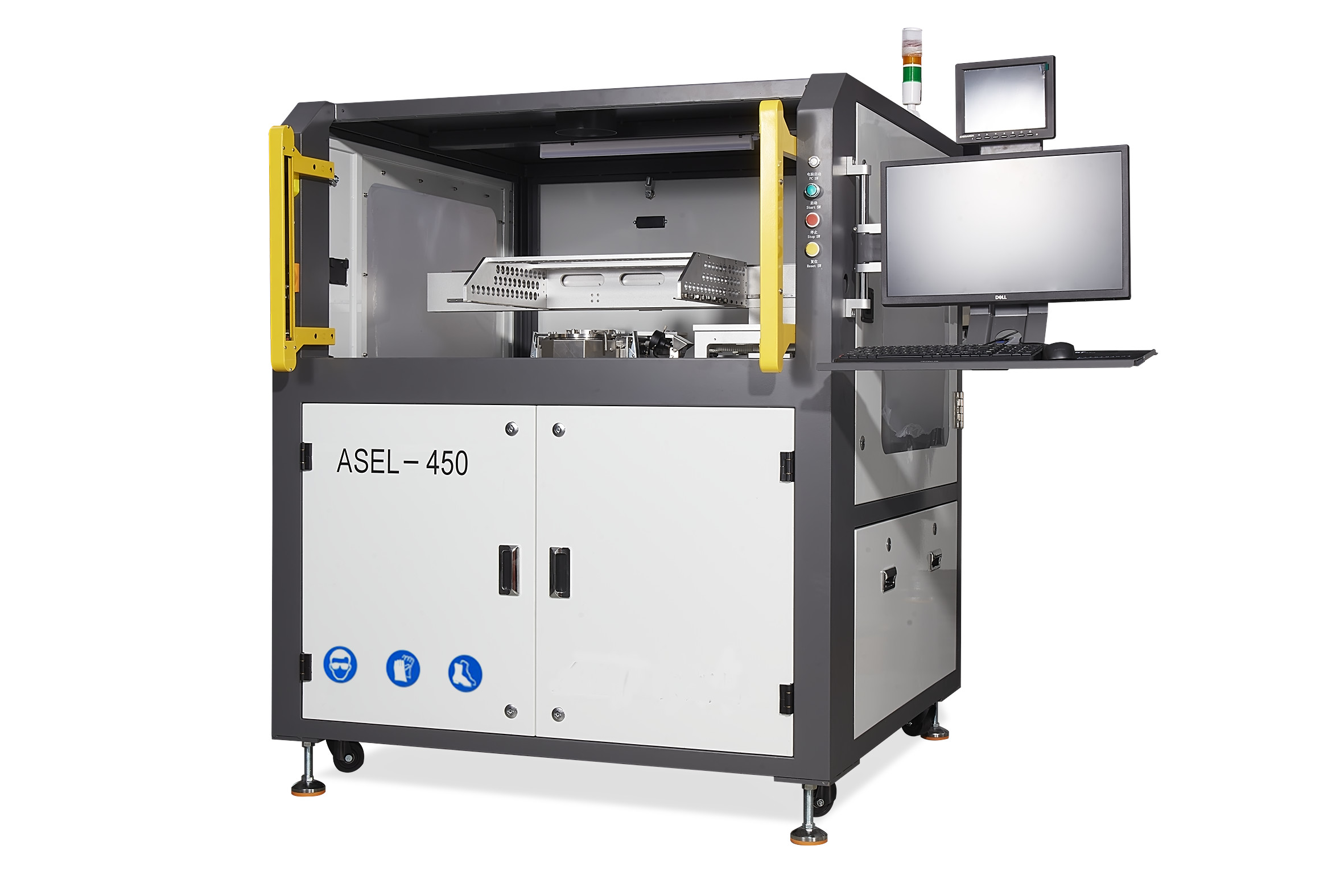

| البند | ASEL-450 |
| عامة | |
| قوة التشغيل / القوة القصوى | 1--3KW/5KW |
| حجم PCB | 50×50-350×450ملم |
| مقاس الجهاز | 1090*1256*1340ملم |
| الوزن الصافي | 320 كجم |
| إمدادات الطاقة | 1PH 220V 50HZ |
| إمدادات الهواء | 3-5 بارات |
| المطلوب استنفاذ | 100 م3/ساعة |
| منصة الروبوتات PCB | |
| محاور الحركة | إكس، واي، زي |
| تحكم الحركة | إدارة الخدمة الكاملة |
| دقة الموقع | + / - 0.05 ملم |
| الحد الأقصى للـ PCB | 80ملم |
| إزالة الجزء السفلي من الـ PCB | 30ملم |
| تحديد موقع PCB | ضغط الاختبار الذاتي |
| إدارة اللحام | |
| محطات اللحام القياسية | قطعة واحدة |
| قدرة وعاء الحام | 15 كجم |
| تحكم درجة حرارة اللحام | PID |
| وقت التسخين | 45 دقيقة |
| الحرارة القصوى | 380 درجة |
| تسخين القارورة | 3كيلوواط |
| فوهات اللحام | |
| فوهات الموجة الصغيرة | الشعاع من 2 إلى 8 ملم |
| فوهة مخصصة | يمكن أن توفر |
| إدارة الإحجام للنيتروجين (N2) | |
| سخان N2 | معدات قياسية |
| نطاق التحكم في PID N2 Temp | 0 - 350 درجة مئوية |
| استهلاك N2 لكل فوهة | 1.5m3/H/NOZZLE |
| النظافة المطلوبة للنيترون 2 الأكسجين | O2 < 20 PPM |
| إدارة التدفق | |
| فوهة تدفق الرذاذ | مصفف الرذاذ الصغير، نوع التفجير |
| قدرة التدفق | 1.2 لتر |
| خزان التدفق | خزان الضغط |
| نظام التحكم | |
| طريقة البرنامج | تحكم الكمبيوتر |
| نظام التحكم | تحكم الكمبيوتر |
| وقت البرنامج النموذجي | 10 دقائق |
فيديو
فيديو
فيديو
|
|
