فائدة:
1نموذج متكامل وظيفي بالكامل، منصة الحركة بأكملها الرذاذ المتكامل واللحام، مساحة صغيرة.
2لوحة الـ (بي سي بي) ثابتة و منصة الرذاذ واللحام متحركة
3جودة لحام عالية، تحسين كبير في معدل مرور لحام.
4تصميم وحدات لنقل SMEMA عبر الإنترنت، دعم العملاء لتشكيل خطوط مرنة.
5التحكم الكامل في الكمبيوتر. يمكن تعيين جميع المعلمات في الكمبيوتر وحفظها في قائمة PCB، مثل مسار متحرك، درجة حرارة اللحام، نوع التدفق، نوع اللحام، درجة حرارة n2 الخ،أفضل القدرة على التتبع وسهولة الحصول على جودة اللحام المتكرر.

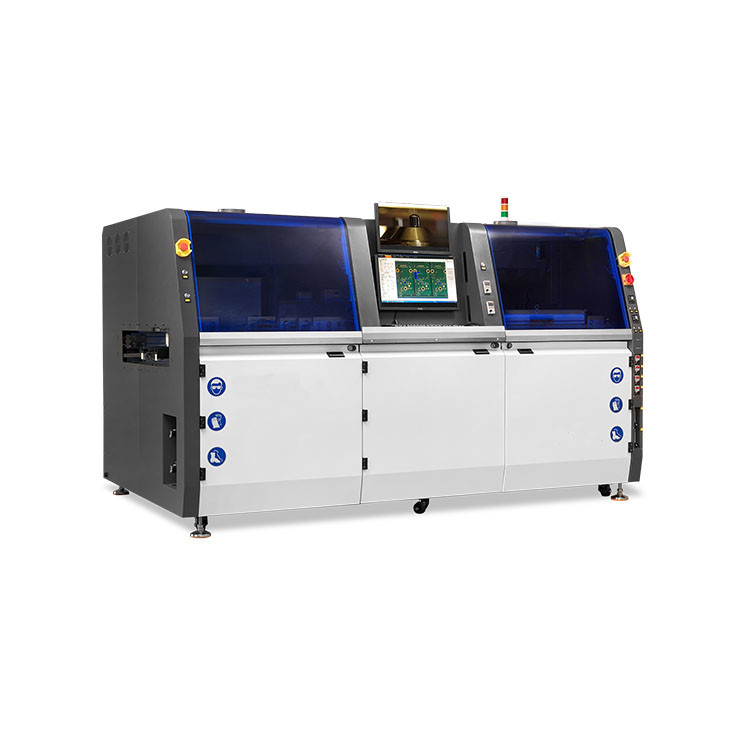

| اسم الجهاز | SEL-31 |
| عامة | |
| البعد | L2550 X W1480 X H1665 |
| الطاقة العامة | 16 كيلوواط |
| الطاقة الاستهلاكية | 4 - 8 كيلوواط |
| إمدادات الطاقة | طراز واحد 220 فولت 50 هرتز |
| الوزن الصافي | 1500 كجم |
| مصدر الهواء المتجدد | 3-5BAR |
| تدفق N2 المطلوب والنقاء | 3 متر مكعب / ساعة، نقاء> 99.998٪ |
| الإرهاق المطلوب | 600-1000CMB/ساعة |
| التحكم والناقل | |
| التحكم | التحكم في الكمبيوتر الصناعي + PLC |
| عرض الناقل | 100-400MM |
| نوع الناقل | النقل السكك الحديدية للسلسلة في قطاع الرش والتسخين المسبق، ونقل الأدوات في قطاع اللحام |
| اتجاه ناقل PCB | من اليسار إلى اليمين أو من اليمين |
| قاطرة نقل | قاطرة من الألومنيوم |
| ارتفاع الناقل | 900+/-30ملم |
| طاولة الطلبات | |
| محور الحركة | إكس، واي، زي |
| تحكم الحركة | التحكم في الحلقة المغلقة |
| دقة الموقع | + / - 0.05 ملم |
| شعلة | لحام المعادن |
| إدارة التدفق | |
| فوهة التدفق | اليابان Lumina |
| استمرارية الفوهة | الفولاذ المقاوم للصدأ |
| سعة خزان التدفق | 1 لتر |
| سعة خزان الكحول | 1 لتر |
| تسخين مسبق | |
| طريقة التسخين | الهواء الساخن في الأعلى، وسخان الأشعة تحت البنفسجية في الأسفل |
| قوة السخان | 6كيلوواط |
| نطاق الحرارة | 25-240 درجة مئوية |
| وعاء لحام | |
| رقم الوعاء القياسي | 1PCS |
| قدرة وعاء اللحام | 16 كجم / وعاء لحام |
| نطاق درجة حرارة اللحام | PID |
| وقت الذوبان | ثلاثون دقيقة |
| الحرارة القصوى لحام | 350 درجة |
| تسخين اللحام | 1.5كيلوواط/ وعاء لحام |
| فوهة اللحام | |
| ضوء الفوهة | مخصصة |
| المواد | سبيكة عالية الكربون |
| فوهة مجهزة قياسياً | مجهزة 5 قطع ((2.5mm/ 3.0mm/ 4.0mm/ 5.0mm/ 6.0m) |
| إدارة N2 | |
| سخان N2 | معدات قياسية |
| نطاق درجة حرارة N2 | 0 - 350 درجة مئوية |
| استهلاك N2 | 1---3m3 / h / فوهة |
وتشمل الآلات القياسية:
| 序号سلسلة | اسم المادة | 内容content | كمية كمية |
| 1 | نظام التحكم نظام التحكم | جهاز كمبيوتر و جهاز شاشة كمبيوتر وشاشة |
1套 ((مجموعة)) |
| كاميرا مراقبة في الوقت الفعلي مباشرة على الكاميرا | |||
| جهاز التحكم والتحكم في الحركة | |||
| 2 |
نظام حركة منصة نظام حركة منصة (喷雾用) |
全 造 两轴平台xy طاولة الحركة |
1套 ((مجموعة))
|
| 两轴全配滚珠丝杆及直线导轨2 محور مجهز بمسمار كرة وخطية ريل النقاب | |||
| 两轴全配伺服电机及伺服驱动器2 محور مجهز بمحرك الخدمة والسائق | |||
| 3 | نظام التنفس الاختياري | 进口喷射 进口喷射 进口喷射 |
1套 ((مجموعة))
|
| خزان التدفق | |||
| 喷雾气控制流动气动系统 نظام الهواء الهوائي | |||
| نظام التنظيف التلقائي | |||
| 4 | 预热系统نظام التسخين السابق | 热风上预热، 红外射灯下预热 تسخين الهواء الساخن مسبقًا، سخان الأشعة تحت البنفسجية في الأسفل |
1套 ((مجموعة))
|
| 5 |
نظام حركة منصة نظام حركة منصة (بوق) |
全??造三轴平台xyz طاولة حركة |
1套 ((مجموعة))
|
| ثلاثة محورات كاملة مع عصى الجرس والخط المستقيم الموجّه للسكك الحديدية3 محور مجهز بمسمار الكرة وخطّ الحديد | |||
| ثلاثي المحور مع الكهرباء الخادمة و محرك الخادمة3 محور مجهز بمحرك الخدمة والسائق | |||
| 6 | 选择性 接锡炉قُلعة لحام | 15 كيلوغرام محرّك صلّاح، طوافة، أنفاق، محرّك خادم |
1套 ((مجموعة))
|
| جهاز التحذير من الحرارة فوق الحرارة | |||
| نظام التحكم في درجة حرارة الحرارة | |||
| نظام التحكم الحراري المستقل | |||
| 标配5个 接喷嘴 ((内径 4mm x 3pcs، 5mm,6mm)) فوهة لحام مجهزة قياسياً | |||
| 7 |
运输部份 نظام ناقل |
前后运输导轨独立步进驱动 ((喷雾预热段) محرك خطوة مستقل للسكك الحديدية المرشدة للنقل الأمامي والخلفي (قسم التسخين المسبق للرش) |
1套 ((مجموعة))
|
| 前后链条 运输导轨 ((喷雾预热段) دليل النقل للسلسلة الأمامية والخلفية (قسم التسخين المسبق بالرش) | |||
| جهاز PCB板阻?? 装置喷雾段,预热段 قسم الرذاذ في جهاز حجب لوحة PCB، قسم التسخين المسبق | |||
| 前后运输导轨独立步进驱动 (锡炉段) محرك خطوة مستقل للسكك الحديدية المرشدة للنقل الأمامي والخلفي (قسم لحام القصدير) | |||
| 前后滚轮运输导轨 ((锡炉段) دليل نقل الدوال الأمامي والخلفي (قسم لحام القصدير) | |||
| PCB板阻??装置锡炉段جهاز حجب لوحة PCB قسم لحام القصدير | |||
| جهاز PCB板侧 装置 نظام تشديد جانب PCB | |||
| 8 | 机器?? 体 هيكل الجهاز | 机架及表面喷粉机框架/cover & paint |
1套 ((مجموعة))
|
