| موك: | مجموعة واحدة |
| سعر: | USD 65000-72000 Per Set |
| التعبئة والتغليف القياسية: | تغليف صندوق خشبي للتصدير |
| فترة التسليم: | 30 يوم عمل |
| طريقة الدفع: | T/T ， ، Western Union ، |
| القدرة على التوريد: | 1000 مجموعة / سنة |

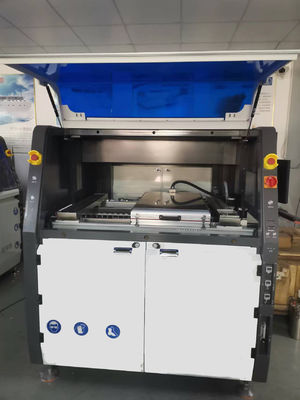

لحام الموجة الانتقائي الخالي من الرصاص بالرش بالتدفق التلقائي بالكامل لـ SMT
اللحام الموجي الانتقائي هو شكل خاص من أشكال اللحام تم اختراعه لتلبية متطلبات تكنولوجيا اللحام الحديثة. من خلال الإجراءات المبرمجة مسبقًا، يمكن للآلة رش ولحام نقاط اللحام التي تحتاج إلى رش التدفق بشكل خاص، ولا تقتصر على كون كفاءة اللحام وموثوقيته أعلى من اللحام اليدوي، بل إن تكلفة اللحام أقل أيضًا من اللحام الموجي.
يمكن تكوين اللحام الموجي الانتقائي بتقنية طلاء التدفق واحدة أو اثنتين أو ثلاث حسب المتطلبات المحددة لعمل المستخدم، والتي يمكن أن تحقق لحامًا دقيقًا لنقاط اللحام ولحام نقطة اللحام بشكل خاص
| اسم الجهاز | SELPOT-400 | |
| عام | ||
| البعد | L1520mm X W1650mm X H1650mm | |
| الطاقة العامة | 18kw | |
| استهلاك الطاقة | 5-7kw | |
| مزود الطاقة | ثلاثي الأطوار 380V 50HZ | |
| الوزن الصافي | 1200KG | |
| مصدر الهواء المطلوب | 0.4-0.6MPa | |
| تدفق الهواء المطلوب | 8-12L/min | |
| ضغط النيتروجين المطلوب | 0.4-0.6MPa | |
| تدفق النيتروجين المطلوب | أكثر من 2 متر مكعب في الساعة | |
| نقاوة النيتروجين المطلوبة | >99.998% | |
| العادم المطلوب | 500--800CMB/H | |
| الحامل أو لوحة الدوائر المطبوعة | ||
| الحامل | حسب المنتج | |
| أقصى حجم للحامل | L400 x W400 مم | |
| سمك لوحة الدوائر المطبوعة | 0.2 مم ----- 6 مم | |
| حافة لوحة الدوائر المطبوعة | 5 مم أو أكثر | |
| التحكم والناقل | ||
| التحكم | كمبيوتر صناعي | |
| عرض الناقل | 100-400 مم | |
| نوع الناقل | بكرة SUS | |
| سمك الناقل | 2---6 مم (سمك الحافة أو سمك الحامل) | |
| اتجاه ناقل لوحة الدوائر المطبوعة | من اليسار إلى اليمين | |
| الخلوص العلوي لناقل لوحة الدوائر المطبوعة | 100 مم | |
| الخلوص السفلي لناقل لوحة الدوائر المطبوعة | 30 مم | |
| حمل الناقل | <10 كجم | |
| سكة الناقل | سكة ألومنيوم | |
| ارتفاع الناقل | 900+/-30 مم | |
| طاولة الحركة | ||
| محور الحركة | X، Y، Z | |
| التحكم في الحركة | تحكم سيرفو بحلقة مغلقة | |
| محرك الحركة | محرك سيرفو ماركة | |
| برغي كروي | Hiwin | |
| دقة الموضع | + / - 0.05 مم | |
| الهيكل | لحام معدني | |
| إدارة التدفق | ||
| فوهة التدفق | اليابان Lumina | |
| متانة الفوهة | ستانلس ستيل | |
| سعة خزان التدفق | 3 لتر | |
| خزان التدفق | خزان ضغط | |
| سعة خزان الكحول | 1 لتر | |
| خزان الكحول | خزان ضغط | |
| التسخين المسبق | ||
| طريقة التسخين المسبق | تسخين الأشعة تحت الحمراء العلوي | |
| طاقة السخان | 13.5kw | |
| نطاق درجة الحرارة | 25--240 درجة مئوية | |
| وعاء اللحام | ||
| عدد الأوعية القياسي | 1 قطعة | |
| سعة وعاء اللحام | 13 كجم / وعاء لحام (مضخة كهرومغناطيسية) | |
| التحكم في درجة حرارة اللحام | PID | |
| وقت الذوبان | 20--30 دقيقة | |
| أقصى درجة حرارة للحام | 350 درجة مئوية | |
| سخان اللحام | 1.2kw | |
| فوهة اللحام | ||
| فوهة | مخصصة | |
| المادة | سبائك عالية الكربون | |
| فوهة مجهزة قياسية | 5 قطع / وعاء لحام مجهزة قياسيًا (القطر الداخلي للفوهة 2.5 مم، 3 مم، 4 مم، 5 مم، 6 مم) | |
| إدارة النيتروجين | ||
| سخان النيتروجين | مجهز قياسيًا | |
| نطاق درجة حرارة النيتروجين الداخلي | 0- 350 درجة مئوية | |
| استهلاك النيتروجين | 2 متر مكعب / ساعة / فوهة | |
التفاصيل:
1. الحد الأدنى للتكوين
المعالج لا يقل عن 2.0 جيجاهرتز، الذاكرة الداخلية لا تقل عن 4 جيجابايت، مساحة القرص الحرة لا تقل عن 16 جيجابايت.
2. التكوين الموصى به
معالج رباعي النواة 1.8 جيجاهرتز، ذاكرة داخلية 8 جيجابايت، مساحة قرص متبقية 512 جيجابايت، بطاقة شبكة جيجابت.
3. دقة الشاشة
1920 * 1080 (ضروري)
نظام التشغيل: Win7 64 بت، Win10 64 بت
