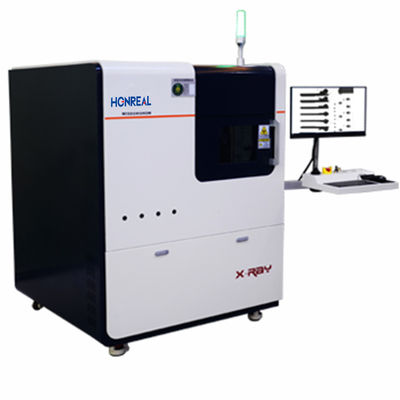

نظام فحص الأشعة السينية آلة فحص الأشعة السينية عالية الدقة
الوصف الرئيسي:
يتكون نظام هذه السلسلة من المعدات أساسًا من سبعة أجزاء رئيسية: مصدر الأشعة السينية المجهر ، وحدة تصوير الصور ، ونظام معالجة الصور على الكمبيوتر ، ونظام ميكانيكي ،نظام التحكم الكهربائي، نظام حماية السلامة، ونظام الإنذار. إنه يدمج اختبارًا عصريًا غير مدمر، وتكنولوجيا البرمجيات الحاسوبية،تكنولوجيا ناقلات السيارات الميكانيكية، وخوارزميات الذكاء الاصطناعي ، تغطي أربعة مجالات تقنية رئيسية: البصرية والميكانيكية والكهربائية والخوارزمية.من خلال الاستفادة من الاختلافات في امتصاص الأشعة السينية الناجمة عن مواد مختلفة أو سمك، فإنه يصور الهيكل الداخلي للأشياء ثم يقوم بالكشف عن العيوب الداخلية. يمكن أن يوفر مراقبة في الوقت الحقيقي لصور التفتيش عالية الوضوح للمنتجات،تحديد وجودفي الوقت نفسه، بناءً على متطلبات المستخدم المخصصة، الخوارزمية الذكية قادرة على تحديد العيوب تلقائيًا،ضمان الدقة والموضوعية في التقييم.
معايير المعدات
| التصنيف | البند | النوع | المعايير والوظائف |
|
تكوين الأجهزة |
مصدر أشعة سينية |
نوع العلامة التجارية |
(هاماتسو) ، (هاماتسو) ، اليابان، أشعة سينية مغلقة المصدر |
| التيار الكهربائي | 90kv، 10-200uA | ||
| حجم التركيز | 5μm | ||
| القوة الكبرى | 8W | ||
|
وحدة التصوير |
نوع العلامة التجارية |
(إيراي) ، سليكون مسطح كاشف لوحة |
|
| منطقة التصوير | 130ملم × 130ملم | ||
|
وحدة حساسة للضوء الحجم |
85μm | ||
| مصفوفة البكسلات | 1536×1536 | ||
| القرار | 5.8 لتر/ملم | ||
|
زاوية الانحناء |
زاوية مشاهدة 0-90 درجة (45 درجة إلى اليسار واليمين) | ||
| معدل إطار الصورة | 20 فايم بي اس | ||
| نسبة تكبير |
تكبير هندسي 150 أوقات |
||
|
الحاسوب |
العلامة التجارية المضيفة | الحاسوب الصناعي | |
|
الحاسوب الصناعي التكوين |
وحدة المعالجة المركزية:I5 6500 ذاكرة ذاكرة الوصول العشوائي:8G، القرص الصلب:1TB | ||
| الشاشة | شاشة LCD FHD 24 " | ||
|
منصة التحميل |
منطقة التحميل | 520mm × 520mm | |
| منطقة التفتيش الكبرى | 520mm × 520mm | ||
|
رحلة الحركة (محور Z) |
لوحة الكشف Z1=300mm، مصدر الأشعة السينية Z2=300mm | ||
| رحلة الحركة (محور X) | محور X = 510mm، محور Y = 405mm | ||
| الوزن الأقصى للعينة | 10 كجم | ||
| طريقة تحكم الحركة | مزيج ثلاثي من العصا المتحركة والفأرة والمفاتيح | ||
| نظام الملاحة | التكوين |
(هيكفيزيون) عالية الدقة الكاميرا |
|
|
نظام برمجي |
مقدمة البرنامج |
الملكية الفكرية |
تم تطويره بشكل مستقل مع برنامج الملكية الفكرية. |
|
وظائف البرنامج |
إعداد الصورة التلقائي |
تسجيل إحداثيات الموقع ومعلومات المعلمات للنقاط المميزة |
||
| وظيفة الملاحة التلقائية | تسهيل النقل السريع إلى نقاط التفتيش | |||
|
ميزة الحساب |
قادرة على قياس الفقاقيع في المنتجات الإلكترونية / نصف الموصلات | |||
|
نموذج الخوارزمية |
الكشف القابل للتخصيص نماذج الخوارزمية القائمة على المتطلبات |
|||
| وظيفة تحرير الموقع | بسهولة تحقيق الكشف عن المواقع متعددة النقاط | |||
|
معايير الجهاز |
الوزن | حوالي 1250 كجم | ||
| إمدادات الطاقة | 220 فولت / 50 هرتز | |||
| القوة الكبرى | 2.0 كيلوواط | |||
| أبعاد المعدات |
1300mm(L) * 1320mm(W) * 1800mm ((H) |
|||
| جرعة تسرب الإشعاع | <1μSv/h | |||
|
السلامة بالأشعة السينية |
1جرعة تسرب الإشعاع: 1μSv/h |
|||
|
2تتكون مادة حماية الغلاف من هيكل فولاذ-رصاص-فولاذ، وتستخدم نافذة الباب الأمامي زجاج رصاص للحماية من الإشعاع |
||||
|
3ميزة القفل الآمن: يتم تثبيت مفاتيح الحد في جميع مواقع الأبواب. عندما يتم فتح الباب ، يتم قطع مصدر الأشعة السينية تلقائيًا القوة. |
||||
|
4استخدام أضواء مؤشرات الحالة للإشارة إلى حالة تشغيل الأشعة السينية المصدر |
||||
|
5.لقد حصلت المعدات على "إيداع الإعفاء عن النظائر الراديوية والإشعاع أجهزة |
||||
قائمة التكوينات
|
لا . |
الاسم | كمية | الوحدة | مواصفات التكوين |
| 1 | مصدر أشعة سينية | 1 | SET |
(هاماتسو) ، (هاماتسو) ، (اليابان) مصدر الأشعة 90 كيلو فولت |
| 2 |
وحدة التصوير |
1 |
سي بي اس |
أرياي، كاشف سليكون مسطح غير متجانس 130 ملم × 130 ملم |
| 3 | كمبيوتر مضيف | 1 | سي بي اس | الحاسوب الصناعي |
| 4 | الشاشة | 1 | سي بي اس | شاشة عالية الدقة 24 بوصة |
| 5 | مكونات التحكم الدقيق | 1 | SET | بطاقة تحكم الحركة، المحرك، الخ |
| 6 | غرفة الرصاص وأجزاء الحركة | 1 | SET | تم تطويرها بشكل مستقل من قبل WISDOMSHOW |
| 7 | البرمجيات | 1 | SET | تم تطويرها بشكل مستقل من قبل WISDOMSHOW |
