1مقدمة عامة

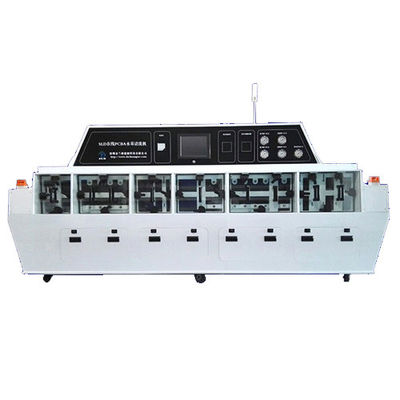

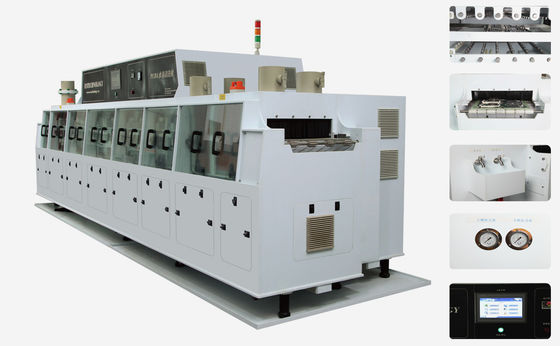

يتم تقسيم HR- 5800 PCBA آلة التنظيف عبر الإنترنت إلى ثلاث عمليات: قسم التنظيف الكيميائي، قسم شطف المياه النقية و قسم التجفيف الهواء الساخن قوي،يمكن تقسيم الخرسانة إلى عزل بيئي أو تنظيف مسبق كيميائيالتنظيف الكيميائي المسبق (بما في ذلك القسم 1 والقسم 2) ، عزل قطعة الرياح 1، DI غسل التلوث، عزل قطعة الرياح 2، غسل DI 1، غسل DI 2، غسل DI النهائي،الرياح الجافة الهواء قطع 1، تجفيف الهواء الساخن، والهواء الجفاف الرياح قطع 2، تفريغ.
2عملية التنظيف
1.وحدة التنظيف الكيميائي
1.1قسم التنظيف المسبق أو العزل الكيميائي
قم بتوصيل ماء DI أو عامل تنظيف إلى المنتج لتنظيف الرش الأولي ، بعد تنظيف الماء أو تدفق محلول الماء مرة أخرى إلى خزان الكيماويات أو التفريغ المباشر.
الدور: غسل الملوثات الكبيرة على سطح اللوحة، مثل كرة اللحام، الغبار، الخ، يستخدم نظام التصفية لتجنب تدفق التلوث الكبير إلى خزان المياه لحجب المضخة.
1.2تنظيف الدورة الكيميائية
نظف كلا الجانبين من PCBA عن طريق ضخ الماء من خزان المذيب ، ثم أعد الماء إلى خزان المذيب أو تفريغ مباشرة.وتنقسم التنظيف الكيميائي أيضا إلى التنظيف الكيميائي 1 والتنظيف الكيميائي 2.
الدور: التحلل الكيميائي، التوتر الداخلي لتدفق التحلل، وفصل التدفق من سطح PCBA عن طريق رش ضغط الماء.
1.3قطع الرياح العزل
تنظيف وقطع سطح لوحة PCBA بواسطة فوهة و سكين الهواء لضمان أن لوحة PCBA لا تحمل الماء والمذيب إلى خزان الغسيل التالي.
الدور: منع خزان المياه DI من تلوث خزان الغسيل.
2.وحدة غسل DI
2.1DI الغسل المسبق ((غسل إعادة التدوير)
قم بتوصيل ماء DI إلى المنتج لتنظيف الرش الأولي ، وسيتدفق الماء مرة أخرى إلى خزان DI قبل الشطف بعد التنظيف.
الدور: إزالة بقايا عامل التنظيف على سطح اللوحة لتقليل عامل التنظيف في قسم غسل DI وتلوث خزان المياه DI.
2.2 عزل قطع الرياح
يتم قطع سطح لوح PCBA بسكين هوائي لإزالة معظم بقايا الماء من السطح وضمان عدم نقل أي ماء DI على سطح لوح PCBA إلى قسم التجفيف.
2.3غسل الدورة المائية
نظف كلا الجانبين من PCBA عن طريق ضخ الماء من خزان DI ، وسيعود الماء إلى خزان DI بعد التنظيف.يتم تقسيم غسل دورة المياه DI إلى قسمين: الغسل 1 والغسل 2 ،كل واحد لديه خزان ماء.
الدور: إبعاد التدفق أو بقايا الكيماويات عن طريق ضغط الماء الرش.
2.4. الغسل النهائي
مولد الـ DI يوفر مياه الـ DI مباشرة إلى هذا القسم لغسل النهائي، وبعد ذلك يتم تفريغ المياه مباشرة أو تدفقها إلى خزان الـ DI.
الدور: التأكد من أن وسيلة التنظيف تتوافق مع المعايير.
3القطع النهائي للرياح العزل والجفاف
يتم قطع سطح لوح PCBA بسكين هوائي لإزالة معظم بقايا الماء من السطح وضمان عدم نقل أي ماء DI على سطح لوح PCBA إلى قسم التجفيف.
الدور: منع دخول المياه المضادة للاختراق إلى قسم تجفيف الهواء الساخن ، حتى لا يؤثر على تأثير تجفيف الهواء.
3.1.القطع النهائي للرياح العزل ((جفاف الهواء البارد).
3.2. الجفاف بالهواء الساخن
3.3جفاف الهواء البارد
3المعايير التقنية
| البند | التعيين | التقنيةمؤشر |
| 1 | الحجم | L5860mm*W1650mm*H1650mm |
| 2 | القوة | حوالي 106 كيلوواط |
| 3 | حجم المنتج الذي يمكن تنظيفه | 500mm ((W) * 450mm ((L) * 80mm ((H) |
| 4 | استهلاك سائل التنظيف | 1.5-2.5 لتر/ساعة |
| 5 | استهلاك المياه | 6L-12L/H |
| 6 | سرعة الناقل | 10mm/min-1000mm/min |
| 7 | وضع التحكم | شاشة لمسة + PLC |
| 8 | مادة الجسم | مادة PP العالية المقاومة للتآكل |
| 9 | مادة حزام الشبكة | SUS316 |
| 10 | متطلبات إمدادات الطاقة | 3PH، 380 VAC، 5 أسلاك |
| 11 | الوزن | حوالي 2200 كجم |
| 12 | متطلبات جودة المياه | > 15MΩ |
| 13 | متطلبات تدفق المياه | 0.5 م3/ساعة |
| 14 | متطلبات التهوية | 5400 متر3/ساعة |
| 15 | ضوضاء التشغيل | < 68 دي بي إيه |
| 16 | ضغط الرش في منطقة التنظيف الكيميائي | 25-45psi |
| 17 | ضغط الرش في منطقة شطف DI | 25-45psi |
| 18 | وزن المنتج الذي سيتم تنظيفه | < 10 كجم |
| 19 | درجة حرارة خزان السائل في قسم التنظيف الكيميائي | 25-75 درجة مئوية |
| 20 | زاوية سكين الهواء | الزاوية والارتفاع قابلة للتعديل |
| 21 | وضع تثبيت أنبوب الرش | اتصال سريع للاستبدال السهل |
| 22 | الحد الأقصى لسرعة حزام الشبكة | 500ملم |
| 23 | نظام ملء السائل التلقائي | نعم، البند الخيار |
| 24 | وضع تثبيت أنابيب السائل | اتصال سريع للاستبدال السهل |
| 25 | دقة الترشيح (المستوى 2) | 100م |
4المنتج الخصائص
1. الرئيسي التحكم لوحة
1.1 عرض ضغط التنظيف الكيميائي، ضغط الشطف، ضغط المياه DI، الخ.
1.2 مجهزة بأدوات مختلفة، بما في ذلك مقياس آمبرات، مقياس مقاومة المياه غير المؤيونة (اختياري) ، درجة الحموضة للمياه غير المؤيونة ((اختياري) ، الخ.
مقياس الضغط
2نظام التحكم بشاشة اللمس
2.1 منصة تشغيل بشاشة لمسة.
2.2 حماية كلمة المرور من معايير النظام.
2.3 تشغيل بسيط لمواجهة الإنسان والآلة الصديقة.
2.4 نظام الإنذار والتحذير من الأخطاء.
2.5 وظيفة حماية الحد، عندما يتجاوز الجهاز القيمة الحد، سيتم عرضها من شاشة اللمس ويتم إطلاق الإنذار.
2.6 منارة تحذير ثلاثية الألوان
2.7 أجهزة التحكم في نظام Omron PLC ومكونات التحكم الإلكترونية المستوردة من العلامات التجارية.
2.8 منصة تشغيل قوية ذات شاشة لمسة
2.9 يتم تجهيز المدخل بمستشعر كهربائي ضوئي يمكنه تشغيل وتوقف المعدات تلقائيًا.
واجهة الشاشة اللمسيةصندوق التحكم الكهربائي (Omron PLC)
3.نظام ناقل شبكة من الفولاذ المقاوم للصدأ أو نظام ناقل سلسلة
3.1 316L حزام الشبكة من الفولاذ المقاوم للصدأ أو سلسلة ناقلة مقاومة للتآكل
3.2 تنظيم السرعة بدون خطوات، قابلة للتعديل من 10 إلى 1000 ملم/دقيقة.
3.3 يحتوي المدخل على جهاز استشعار كهربائي ضوئي، ويمكن أن يحسب كمية المنتج.
3.4 تعتمد مفهوم توفير الطاقة وحماية البيئة التصميم، يمكن أن تتبنى وظيفة بدء التشغيل.
الحزام الشبكي من الصلب المقاوم للصدأ
4.1 يستخدم قسم التنظيف الكيميائي فوهة 316L من الفولاذ المقاوم للصدأ والأنابيب المقاومة للتآكل.
4.2 يستخدم قسم شطف DI فوهة بوليستر وأنبوب مع زاوية قابلة للتعديل.
4.3 زاوية الفوهة قابلة للتعديل، سهلة التفكيك.
4.4 تبني الرش المتوسط والمنخفض الضغط مع تصميم تدفق كبير.
فوهة الرش والمرشح الأنبوب
