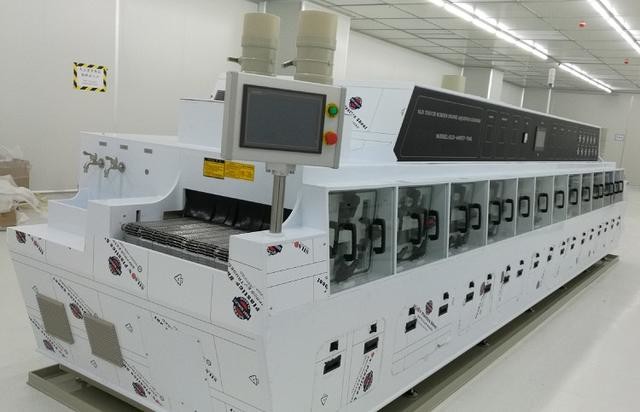

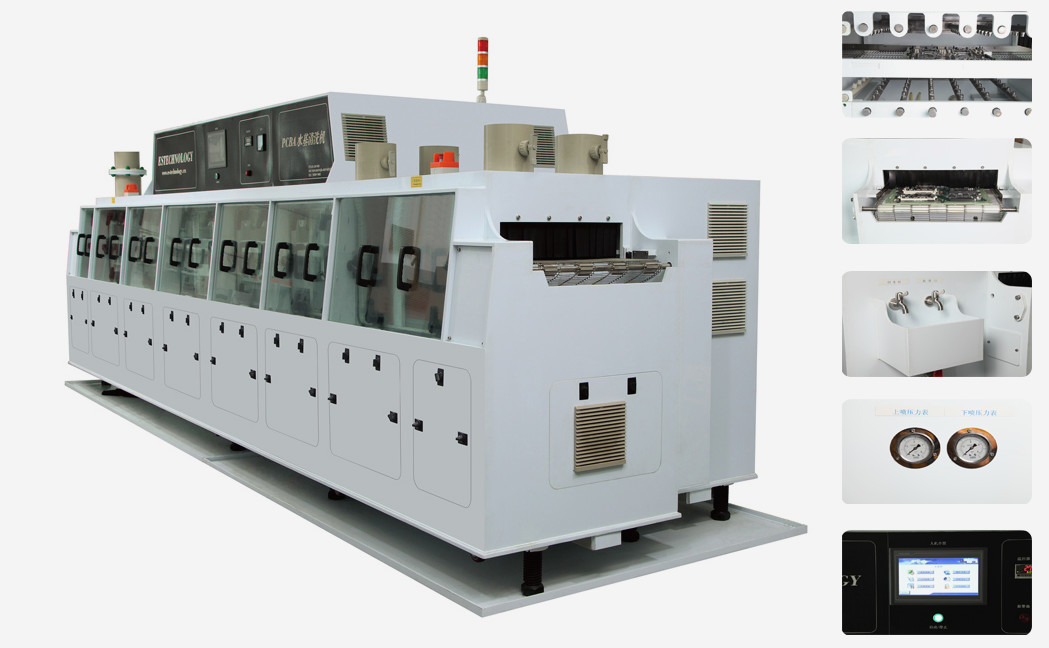

قسم التنظيف الكيميائي معدات التنظيف SMT مواد PP المقاومة للتآكل

1وصف كامل للجهاز:

• الآلة بأكملها مصنوعة من صفيحة PP المستوردة من تايوان ، مع مظهر جميل.
• بناءً على الخصائص الكيميائية الجيدة للوحة PP ، يمكن للآلة التكيف مع عامل التنظيف القلوي ومواد التنظيف الحمضية ، ولا يوجد حد على أي عامل تنظيف لاستخدامه.المقاومة الحمضية والقلوية أفضل بكثير من آلة التنظيف المصنوعة من الفولاذ المقاوم للصدأ العادي.
• بناءً على مقاومة الأكسدة الجيدة لمادة PP ، فإن مظهر وجوهها الداخلي للآلة ما زال جديداً حتى بعد سنوات من الاستخدام.
• جميع لوحات PP يتم معالجتها بواسطة CNC.
• قاع جميع الخزانات محامية بثلاث طبقات من التعزيز لضمان عدم وجود تسرب.
• الإطار تحت الإطار هو إطار فولاذي مكثف ، ملفوف في لوحة PP. في حين أن مواد PP تضمن الخصائص الكيميائية ، فإن الإطار السفلي الفولاذي يضمن قوة الجهاز.
• فوهة ذات شكل مروحة من الفولاذ المقاوم للصدأ
• نظام استرداد المكثف في القسم الكيميائي (اختياري)

2عملية التنظيف
1.وحدة التنظيف الكيميائي
1.1قسم التنظيف المسبق أو العزل الكيميائي
قم بتوصيل ماء DI أو عامل تنظيف إلى المنتج لتنظيف الرش الأولي ، بعد تنظيف الماء أو تدفق محلول الماء مرة أخرى إلى خزان الكيماويات أو التفريغ المباشر.
الدور: غسل الملوثات الكبيرة على سطح اللوحة، مثل كرة اللحام، الغبار، الخ، يستخدم نظام التصفية لتجنب تدفق التلوث الكبير إلى خزان المياه لحجب المضخة.
1.2تنظيف الدورة الكيميائية
نظف كلا الجانبين من PCBA عن طريق ضخ الماء من خزان المذيب ، ثم أعد الماء إلى خزان المذيب أو تفريغ مباشرة.وتنقسم التنظيف الكيميائي أيضا إلى التنظيف الكيميائي 1 والتنظيف الكيميائي 2.
الدور: التحلل الكيميائي، التوتر الداخلي لتدفق التحلل، وفصل التدفق من سطح PCBA عن طريق رش ضغط الماء.
1.3قطع الرياح العزل
تنظيف وقطع سطح لوحة PCBA بواسطة فوهة و سكين الهواء لضمان أن لوحة PCBA لا تحمل الماء والمذيب إلى خزان الغسيل التالي.
الدور: منع خزان المياه DI من تلوث خزان الغسيل.
2.وحدة غسل DI
2.1DI الغسل المسبق ((غسل إعادة التدوير)
قم بتوصيل ماء DI إلى المنتج لتنظيف الرش الأولي ، وسيتدفق الماء مرة أخرى إلى خزان DI قبل الشطف بعد التنظيف.
الدور: إزالة بقايا عامل التنظيف على سطح اللوحة لتقليل عامل التنظيف في قسم غسل DI وتلوث خزان المياه DI.
2.2 عزل قطع الرياح
يتم قطع سطح لوح PCBA بسكين هوائي لإزالة معظم بقايا الماء من السطح وضمان عدم نقل أي ماء DI على سطح لوح PCBA إلى قسم التجفيف.
2.3غسل الدورة المائية
نظف كلا الجانبين من PCBA عن طريق ضخ الماء من خزان DI ، وسيعود الماء إلى خزان DI بعد التنظيف.يتم تقسيم غسل دورة المياه DI إلى قسمين: الغسل 1 والغسل 2 ،كل واحد لديه خزان ماء.
الدور: إبعاد التدفق أو بقايا الكيماويات عن طريق ضغط الماء الرش.
2.4. الغسل النهائي
مولد الـ DI يوفر مياه الـ DI مباشرة إلى هذا القسم لغسل النهائي، وبعد ذلك يتم تفريغ المياه مباشرة أو تدفقها إلى خزان الـ DI.
الدور: التأكد من أن وسيلة التنظيف تتوافق مع المعايير.
3القطع النهائي للرياح العزل والجفاف
يتم قطع سطح لوح PCBA بسكين هوائي لإزالة معظم بقايا الماء من السطح وضمان عدم نقل أي ماء DI على سطح لوح PCBA إلى قسم التجفيف.
الدور: منع دخول المياه المضادة للاختراق إلى قسم تجفيف الهواء الساخن ، حتى لا يؤثر على تأثير تجفيف الهواء.
3.1.القطع النهائي للرياح العزل ((جفاف الهواء البارد).
3.2. الجفاف بالهواء الساخن
3.3جفاف الهواء البارد

3المعايير التقنية

4المنتج الخصائص

1. الرئيسي التحكم لوحة

• إظهار ضغط التنظيف الكيميائي، ضغط الشطف، ضغط الماء DI، الخ.
• مجهزة بأدوات مختلفة ، بما في ذلك مقياس آمبر ، مقياس مقاومة المياه المهجورة (اختياري) ، درجة الحموضة للمياه المهجورة ((اختياري) ، الخ.

مقياس الضغط

2نظام التحكم بشاشة اللمس

• منصة تشغيل الشاشة اللمسية
• حماية كلمة المرور لمعلمات النظام
• عملية بسيطة من واجهة الإنسان - الآلة الصديقة.
• نظام الإنذار والتحذير من الخطأ
• وظيفة حماية الحد، عندما يتجاوز الجهاز القيمة الحد، سيتم عرضها من شاشة اللمس وسيتم إطلاق الإنذار.
• منارة تحذير ثلاثية الألوان
• التحكم بـ (أومرون) و مكونات التحكم الإلكترونية المستوردة
• منصة تشغيل قوية ذات شاشة لمسة
• يتم تجهيز المدخل بمستشعر كهربائي ضوئي ، والذي يمكن أن يبدأ / يوقف المعدات تلقائيًا.

واجهة الشاشة اللمسيةصندوق التحكم الكهربائي (Omron PLC)

3.نظام ناقل شبكة من الفولاذ المقاوم للصدأ أو نظام ناقل سلسلة

• حزام شبكة أو سلسلة ناقلة من الفولاذ المقاوم للصدأ، مقاومة للتآكل.
• تنظيم السرعة بدون خطوات، قابلة للتعديل من 10 إلى 1000 ملم/دقيقة.
• المدخل يحتوي على جهاز استشعار ضوئي، يمكن أن يحسب كمية المنتج.
• تبني مفهوم توفير الطاقة وتصميم حماية البيئة، يمكن تبني وظيفة بدء التحفيز.

الحزام الشبكي من الصلب المقاوم للصدأ

4أنبوب الصلاة و فوهة الرش

• قسم التنظيف الكيميائي يستخدم فوهة 316L الفولاذ المقاوم للصدأ والأنبوب، مقاومة للتآكل.
• يستخدم قسم شطف DI فوهة بوليستر وأنبوب مع زاوية قابلة للتعديل.
• زاوية الفوهة قابلة للتعديل وسهلة التفكيك
• تبني الرش المتوسط والمنخفض الضغط مع تصميم التدفق الكبير.

فوهة الرش والمرشح الأنبوب

5نظام التصفية

• تبني تصميم التصفية الثانوية
• يستخدم الترشيح الأولي تصميم الرسم ، والذي يسهل الصيانة ويصف أساسا المواد الملوثة الكبيرة.
• يستخدم مدخل امتصاص مضخة المياه تصفية ثانوية لضمان أن المياه أو سائل التنظيف الذي تضخه المضخة لن يجلب الملوثات إلى سطح المنتج.

6نظام الأنابيب

• الأنابيب مصنوعة من مادة PP جميع الصمامات والأنابيب من ماركة تايوان سانلي
• هناك صمام في كل واجهة.
• يتم اعتماد اتصال سريع مرن لسهولة الصيانة.
• ضغط كل أنبوب فوهة قابلة للتعديل.
• تبني تصميم الزجاج المزدوج ، العزل الحراري المريح وعزل الصوت ، توفير الطاقة وحماية البيئة.
• تصميم نافذة كبيرة، يمكنك مراقبة تنظيف المنتج.
• يتبنى الزجاج تصميم التحميل والتفريغ السريع لسهولة الصيانة.

نظام الأنابيب القطن المسمح للصوت من الباب
