مبدأ العمل
يتكون نظام هذه السلسلة من سبعة مكونات رئيسية: مصدر الأشعة السينية، وحدة تصوير الصور، نظام معالجة الصور الحاسوبية، النظام الميكانيكي، نظام التحكم الكهربائي,نظام حماية السلامة، ونظام التحذير. إنه يدمج اختبارًا عصريًا غير مدمر، وتكنولوجيا البرمجيات الحاسوبية،تكنولوجيا ناقلات السيارات الميكانيكية، وخوارزميات الذكاء الاصطناعي. يغطي المجالات التقنية الرئيسية الأربعة للنور والميكانيكا والإلكترونيات والخوارزميات.من خلال الاستفادة من الاختلافات في امتصاص الأشعة السينية الناجمة عن مواد أو سمك مختلف، يتم تصوير المكونات الداخلية من علب الأجهزة الإلكترونية والحساب للكشف عنها.

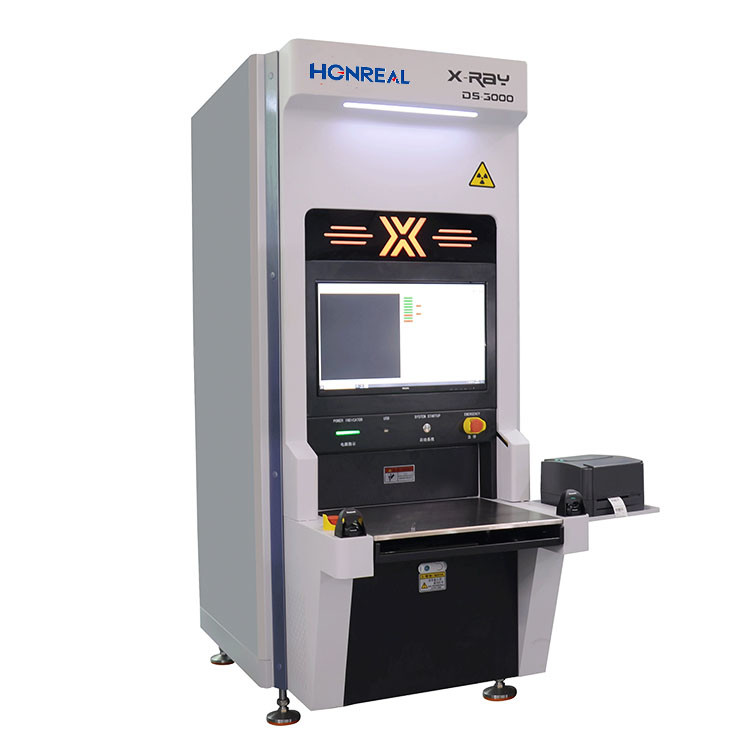

تم تصميم آلة إحصاء المكونات الذكية X-RAY للعمل مع خطوط إنتاج SMT لحساب المواد المتبقية تلقائيًا.هذه الآلة يمكن أن تحسب في وقت واحد أربعة مادة بكراتيمكن دمج آلة إحصاء المكونات الذكية X-RAY مع أنظمة MES حسب الحاجة ،جعل احتساب المواد المتبقية وتخزين المواد أكثر كفاءة، آمنة، وموجهة للبيانات.
المواصفات:
| المواصفات العامة | |
| وضع العمل | خارج الخط |
| الأبعاد ((ملم) | 800 ((W) X1380 ((D) X1950 ((H) |
| الوزن | حوالي 800 كيلوغرام |
| إمدادات الطاقة | 110 ~ 220VAC 50/60Hz ، 1.5KW |
| نظام الحاسوب | |
| أجهزة الكمبيوتر الصناعية | أجهزة الكمبيوتر الصناعية مع معالج Intel i7 (64 بت) |
| نظام التشغيل | نظام التشغيل Windows 10 |
| العرض | شاشة LCD FHD 27 بوصة |
| نظام التخزين | |
| ذاكرة الوصول العشوائي: 16GB، القرص الصلب: 1TB + SSD: 256G | |
| الملحقات المدرجة | |
| ماسح الباركود المحمول | / |
| طابعة العلامات | / |
| قدرات التفتيش | |
| حجم الشريط والفكرة | 7 ~ 17 " |
| ارتفاع المسح | ≤ 80 ملم |
| سرعة التفتيش القصوى | 7~17 |
| الشريط والفكرة | < 10s/reel أو 4*7 reel < 10s. |
| الحجم الدقيق للمكونات | 01005 |
| دقة التفتيش | ≥ 99.99٪ |
| أنبوب الأشعة السينية | |
| النوع | أنبوب مغلق |
| الجهد القصوى | 50 كيلو فولت |
| الحد الأقصى للتيار | 1000 μA |
| حجم نقطة التركيز | 0.03ملم |
| نظام التصوير | |
| النوع | كاشف لوحة مسطحة (FPD) |
| نطاق الكشف الفعال: | 430ملم×430ملم |
| مصفوفة البكسلات | 3072*3072 بكسل |
| حجم البكسل | 139μm |
| معدل الإطار | 6fpsv |
| تحويل AD | 16 بت |
| حزمة قابلة للكشف | |
| شريحة، حزم، حزم ESD، طبق JEDEC، أنبوب، ترانزستور. | |
| المكونات القابلة للكشف | |
|
مكثفات، المقاومات، المحفزات، الكرات، البلورات، الترانزستورات، الديودات FETs، أنواع مختلفة من المقاومات، مكثفات الصفراء، الموصلات القابلة للكشف، رقائق الدوائر المتكاملة، الخ |
|
| قاعدة البيانات | |
| دعم الاتصال مع MES و ERP و WMS Intelligent | |
| نظام الأمان | |
| المعيار |
وفقًا للائحة FDA-CDRH CFR 21 1020.40 الفصل الفرعي لجهازات الأشعة السينية للخزانات. |
| انبعاثات الأشعة السينية |
< 1μSv/h (لائحة FDA-CDRH CFR 21 1020).40 المعيار المطلوب في الفصل الفرعي < 5μSv/h) |
| إدارة السلطة | بصمات الأصابع و نظام تقييم كلمة المرور |
| حماية الخزانة المحمية من تسرب الإشعاع | |
| جهاز مراقبة تسرب الإشعاع في الوقت الحقيقي | |
نظام حساب المكونات
تطبيق خوارزمية العد المحسّنة من الذكاء الاصطناعي لتحقيق الفحص المفاجئ للمواد المختلفة: SMD القياسية، شريط القطع، طبق JEDEC/Matrix، MELF، قبعات الألومنيوم، Soic، To، BGA/CPU، Tantal،مرشح وأجزاء أخرىيمكن حساب أربعة لوحات مواد في نفس الوقت، ويستغرق الأمر 8 ثوان فقط لإكمال، مما يقلل من وقت حساب لوحات الأجزاء، يقوم بتحميل البيانات تلقائيًا إلى السحابة،تحديث قاعدة البيانات بانتظام، وربطها بنظام ERP/MES المصنع، مما يوفر الكثير من الوقت والتكاليف.
