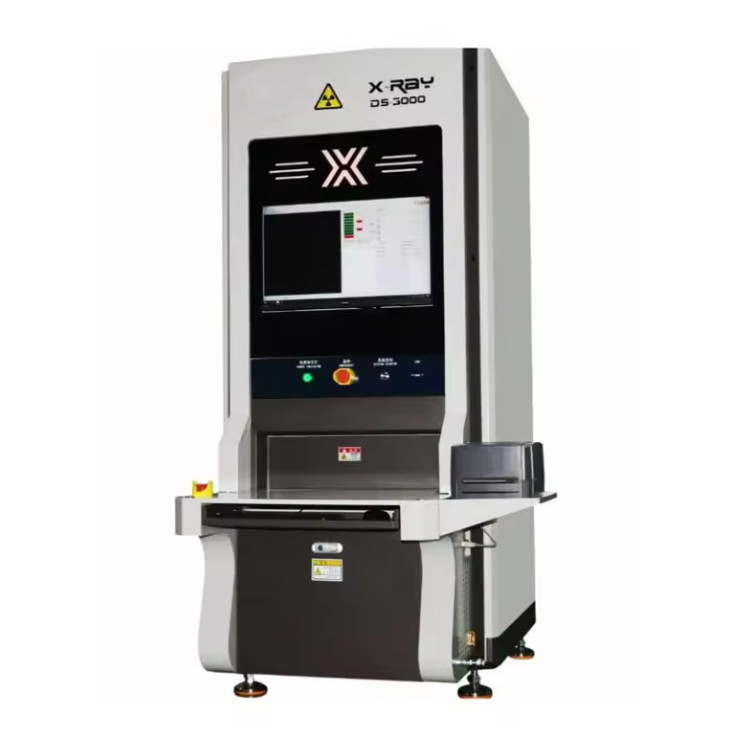

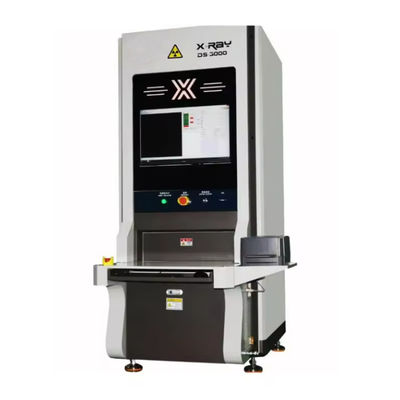

آلة العد غير المباشر للمواد SMT Counter X-ray
مزايا معدات DS-3000
يعتمد مصدر الأشعة السينية على أنبوب الأشعة السينية الأمريكي VJ ، الذي له عمر طويل وخالي من الصيانة. يعتمد كاشف اللوحة المسطحة شاشة فائقة الوضوح بطول 17 بوصة ، مع تصوير سريع ولا تشوه.يمكن حساب أربعة لوحات المواد 7 بوصة أو واحدة 13 إلى 17 بوصة لوحات المواد في نفس الوقت. يقلل بشكل كبير من وقت العد ويتجنب الإفراط في القوى العاملة. بدلاً من ذلك ، يمكن أن يساعد الموظفين الآخرين على إغلاق أو تغيير الخط وتقصير وقت التبديل والتوقف.
متطلبات الاستخدام: بعد الانتهاء من العد المباشر لآلة العد الذكية للأشعة السينية، سيتم تحميل بيانات نتيجة العد إلى نظام التحكم الرقمي للتحديث.
وأوقات الطلب:
1 عودة المواد WO 2 مخزون واحد LPN 3 مخزون أولي / مخزون مزدوج.
المواصفات:
| المواصفات العامة | |
| وضع العمل | خارج الخط |
| الأبعاد ((ملم) | 800 ((W) X1380 ((D) X1950 ((H) |
| الوزن | حوالي 800 كيلوغرام |
| إمدادات الطاقة | 110 ~ 220VAC 50/60Hz ، 1.5KW |
| نظام الحاسوب | |
| أجهزة الكمبيوتر الصناعية | أجهزة الكمبيوتر الصناعية مع معالج Intel i7 (64 بت) |
| نظام التشغيل | نظام التشغيل Windows 10 |
| العرض | شاشة LCD FHD 27 بوصة |
| نظام التخزين | |
| ذاكرة الوصول العشوائي: 16GB، القرص الصلب: 1TB + SSD: 256G | |
| الملحقات المدرجة | |
| ماسح الباركود المحمول | / |
| طابعة العلامات | / |
| قدرات التفتيش | |
| حجم الشريط والفكرة | 7 ~ 17 " |
| ارتفاع المسح | ≤ 80 ملم |
| سرعة التفتيش القصوى | 7~17 |
| الشريط والفكرة | < 10s/reel أو 4*7 reel < 10s. |
| الحجم الدقيق للمكونات | 01005 |
| دقة التفتيش | ≥ 99.99٪ |
| أنبوب الأشعة السينية | |
| النوع | أنبوب مغلق |
| الجهد القصوى | 50 كيلو فولت |
| الحد الأقصى للتيار | 1000 μA |
| حجم نقطة التركيز | 0.03ملم |
| نظام التصوير | |
| النوع | كاشف لوحة مسطحة (FPD) |
| نطاق الكشف الفعال: | 430ملم×430ملم |
| مصفوفة البكسلات | 3072*3072 بكسل |
| حجم البكسل | 139μm |
| معدل الإطار | 6fpsv |
| تحويل AD | 16 بت |
| حزمة قابلة للكشف | |
| شريحة، حزم، حزم ESD، طبق JEDEC، أنبوب، ترانزستور. | |
| المكونات القابلة للكشف | |
|
مكثفات، المقاومات، المحفزات، الكرات، البلورات، الترانزستورات، الديودات FETs، أنواع مختلفة من المقاومات، مكثفات الصفراء، الموصلات القابلة للكشف، رقائق الدوائر المتكاملة، الخ |
|
| قاعدة البيانات | |
| دعم الاتصال مع MES و ERP و WMS Intelligent | |
| نظام الأمان | |
| المعيار |
وفقًا للائحة FDA-CDRH CFR 21 1020.40 الفصل الفرعي لجهازات الأشعة السينية للخزانات. |
| انبعاثات الأشعة السينية |
< 1μSv/h (لائحة FDA-CDRH CFR 21 1020).40 المعيار المطلوب في الفصل الفرعي < 5μSv/h) |
| إدارة السلطة | بصمات الأصابع و نظام تقييم كلمة المرور |
| حماية الخزانة المحمية من تسرب الإشعاع | |
| جهاز مراقبة تسرب الإشعاع في الوقت الحقيقي | |
