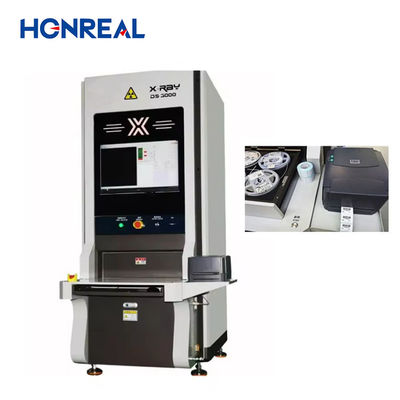

تم تصميم آلة X-RAY الذكية لحساب المكونات خصيصًا لملفات الشريط غير المتصلة ، مما يجعلها الحل المثالي لأنظمة حساب المكونات SMT Reel.يأتي مجهزاً بخوارزمية احتساب مُحسّنة من الذكاء الاصطناعي تُمكّن من فحص المواد المختلفةيمكن للآلة أن تحسب ما يصل إلى أربعة لوحات مواد في وقت واحد، مما يجعلها جهازا فعالا للغاية وموفرة الوقت.
آلة X-RAY الذكية لحساب المكونات قادرة على فحص الشريط والملفوفات بحجم 7 "~ 17" ، مع ارتفاع المسح ≤ 80mm.السرعة القصوى للتفتيش للشريط والرول هي < 10s / رول أو 4 * 7 ′′ رول < 10sيمكن للآلة اكتشاف مكونات صغيرة مثل 01005 ولديها دقة فحص ≥ 99.99٪.
جهاز X-RAY الذكي لحساب المكونات مجهز بنظام لحساب المكونات يقوم بتحميل البيانات تلقائيًا إلى السحابة.هذا النظام يحديث قاعدة البيانات بانتظام ويربط مع نظام ERP / MES المصنع، وبالتالي توفير كبير من الوقت والتكلفة.
بشكل عام، آلة حساب المكونات الذكية لـ X-RAY هي جهاز فعال وموثوق به والذي يعد مثاليًا لكرات الشريط غير المتصلة بالإنترنت.التفتيش الفوري للمواد المختلفة، ونظام تحميل البيانات التلقائي تجعله خيارا ممتازا لنظم احتساب مكونات SMT.
متطلبات الاستخدام: بعد الانتهاء من العد المباشر لآلة العد الذكية للأشعة السينية، سيتم تحميل بيانات نتيجة العد إلى نظام التحكم الرقمي للتحديث.
وأوقات الطلب:
1 عودة المواد WO 2 مخزون واحد LPN 3 مخزون أولي / مخزون مزدوج.
المواصفات:
| المواصفات العامة | |
| وضع العمل | خارج الخط |
| الأبعاد ((ملم) | 800 ((W) X1380 ((D) X1950 ((H) |
| الوزن | حوالي 800 كيلوغرام |
| إمدادات الطاقة | 110 ~ 220VAC 50/60Hz ، 1.5KW |
| نظام الحاسوب | |
| أجهزة الكمبيوتر الصناعية | أجهزة الكمبيوتر الصناعية مع معالج Intel i7 (64 بت) |
| نظام التشغيل | نظام التشغيل Windows 10 |
| العرض | شاشة LCD FHD 27 بوصة |
| نظام التخزين | |
| ذاكرة الوصول العشوائي: 16GB، القرص الصلب: 1TB + SSD: 256G | |
| الملحقات المدرجة | |
| ماسح الباركود المحمول | / |
| طابعة العلامات | / |
| قدرات التفتيش | |
| حجم الشريط والفكرة | 7 ~ 17 " |
| ارتفاع المسح | ≤ 80 ملم |
| سرعة التفتيش القصوى | 7~17 |
| الشريط والفكرة | < 10s/reel أو 4*7 reel < 10s. |
| الحجم الدقيق للمكونات | 01005 |
| دقة التفتيش | ≥ 99.99٪ |
| أنبوب الأشعة السينية | |
| النوع | أنبوب مغلق |
| الجهد القصوى | 50 كيلو فولت |
| الحد الأقصى للتيار | 1000 μA |
| حجم نقطة التركيز | 0.03ملم |
| نظام التصوير | |
| النوع | كاشف لوحة مسطحة (FPD) |
| نطاق الكشف الفعال: | 430ملم×430ملم |
| مصفوفة البكسلات | 3072*3072 بكسل |
| حجم البكسل | 139μm |
| معدل الإطار | 6fpsv |
| تحويل AD | 16 بت |
| حزمة قابلة للكشف | |
| شريحة، حزم، حزم ESD، طبق JEDEC، أنبوب، ترانزستور. | |
| المكونات القابلة للكشف | |
|
مكثفات، المقاومات، المحفزات، الكرات، البلورات، الترانزستورات، الديودات FETs، أنواع مختلفة من المقاومات، مكثفات الصفراء، الموصلات القابلة للكشف، رقائق الدوائر المتكاملة، الخ |
|
| قاعدة البيانات | |
| دعم الاتصال مع MES و ERP و WMS Intelligent | |
| نظام الأمان | |
| المعيار |
وفقًا للائحة FDA-CDRH CFR 21 1020.40 الفصل الفرعي لجهازات الأشعة السينية للخزانات. |
| انبعاثات الأشعة السينية |
< 1μSv/h (لائحة FDA-CDRH CFR 21 1020).40 المعيار المطلوب في الفصل الفرعي < 5μSv/h) |
| إدارة السلطة | بصمات الأصابع و نظام تقييم كلمة المرور |
| حماية الخزانة المحمية من تسرب الإشعاع | |
| جهاز مراقبة تسرب الإشعاع في الوقت الحقيقي | |
