| موك: | 1set |
| سعر: | USD66000-85000 Per/Set |
| التعبئة والتغليف القياسية: | Woodencase |
| فترة التسليم: | 5-10 Work Days |
| طريقة الدفع: | ل / c، / تي تي، ويسترن يونيون |
| القدرة على التوريد: | 100sets/month |
لماذا نستخدم آلة لحام الموجة الانتقائية؟
على الرغم من أنه يمكن لحام بعض المكونات من خلال عملية THT، إلا أن بعض المكونات ذات السعة العالية والمقاييس الدقيقة يصعب تلبيتها. لذلك، يجب استخدام آلة اللحام الانتقائية.
يمكن أن يصل اختراق القصدير لآلة لحام الموجة إلى 75٪ فقط، ولكن آلات لحام الموجة الانتقائية مع نظام اللحام الانتقائي يمكن أن تصل إلى معدل اختراق 100٪.

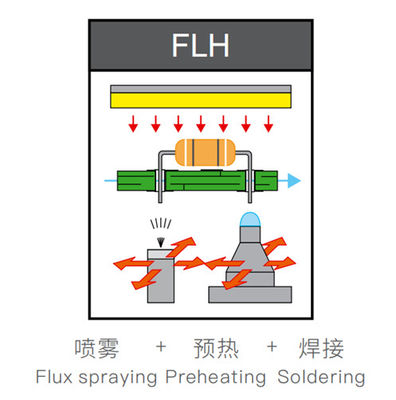

البعدآلة اللحام الانتقائية تجمع بين وحدة رش التدفق، ووحدة التسخين المسبق، ووحدة اللحام، والتصميم المتكامل، والتوسع الحر. يستخدم رش التدفق الرش من نقطة إلى نقطة، مما يوفر الكثير من التدفق. يستخدم التسخين المسبق الهواء الساخن والأشعة تحت الحمراء السفلية، ويمكنه تبخير الرطوبة من التدفق بسرعة وجلب لوحة PCB إلى درجة حرارة معينة، بحيث لا تتعرض لوحة PCB لصدمة حرارية عند ملامستها للقصدير السائل. يمكن استخدام وحدة اللحام بوعاء واحد أو وعاء مزدوج حسب متطلبات العميل، ويضمن المضخة الكهرومغناطيسية تدفقًا ثابتًا للغاية لارتفاعات موجة اللحام الدقيقة والمضبوطة. مع أحدث التقنيات والتصميم المعياري لآلة اللحام الانتقائية HR-400C، تلبي آلة اللحام الانتقائية HR-400C أعلى متطلبات المرونة والإنتاجية.البعدالمعلمات الفنية:البعدSELPOT-400
عامالبعدL1520mm X W1650mm X H1650mm
الطاقة العامة
| 18kw | استهلاك الطاقة | |
| 5-7kw | ||
| مزود الطاقة | ثلاثي الطور 380V 50HZ | |
| الوزن الصافي | 1200KG | |
| مصدر الهواء المطلوب | 0.4-0.6MPa | |
| تدفق الهواء المطلوب | 8-12L/min | |
| ضغط النيتروجين المطلوب | 0.4-0.6MPa | |
| تدفق النيتروجين المطلوب | 500--800CMB/H | |
| نقاوة النيتروجين المطلوبة | >99.998% | |
| العادم المطلوب | 500--800CMB/H | |
| الحامل أو لوحة PCB | الحامل | |
| حسب المنتج | أقصى حجم للحامل | |
| L400 x W400 mm | سمك لوحة PCB | |
| 0.2mm-----6mm | ||
| حافة لوحة PCB | 5mm أو أكثر | |
| التحكم والناقل | التحكم | |
| كمبيوتر صناعي | عرض الناقل | |
| 100-400MM | نوع الناقل | |
| بكرة SUS | ||
| سمك الناقل | 2---6mm (سمك الحافة أو سمك الحامل) | |
| اتجاه ناقل لوحة PCB | من اليسار إلى اليمين | |
| الخلوص العلوي لناقل لوحة PCB | 100MM | |
| الخلوص السفلي لناقل لوحة PCB | 30MM | |
| حمل الناقل | <10kg | |
| قضيب الناقل | قضيب ألومنيوم | |
| ارتفاع الناقل | 900+/-30mm | |
| طاولة الحركة | محور الحركة | |
| X, Y, Z | التحكم في الحركة | |
| تحكم سيرفو مغلق الحلقة | محرك الحركة | |
| محرك سيرفو ماركة | ||
| برغي كروي | Hiwin | |
| دقة الموضع | + / - 0.05 mm | |
| الهيكل | لحام معدني | |
| إدارة التدفق | فوهة التدفق | |
| اليابان Lumina | متانة الفوهة | |
| ستانلس ستيل | سعة خزان التدفق | |
| 3L | ||
| خزان التدفق | خزان ضغط | |
| سعة خزان الكحول | 1L | |
| خزان الكحول | خزان ضغط | |
| التسخين المسبق | نطاق درجة الحرارة | |
| تسخين الأشعة تحت الحمراء العلوي | قوة السخان | |
| 13.5kw | نطاق درجة الحرارة | |
| 25--240 درجة مئوية | ||
| وعاء اللحام | عدد الأوعية القياسي | |
| 1 قطعة | سعة وعاء اللحام | |
| 13 كجم / وعاء لحام (مضخة كهرومغناطيسية) | التحكم في درجة حرارة اللحام | |
| PID | ||
| وقت الذوبان | 20--30 دقيقة | |
| أقصى درجة حرارة للحام | 350 درجة مئوية | |
| سخان اللحام | 1.2kw | |
| فوهة اللحام | فوهة | |
| مخصصة | المادة | |
| سبائك عالية الكربون | فوهة مجهزة قياسية | |
| 5 قطع / وعاء لحام مجهزة قياسية (القطر الداخلي للفوهة 2.5 مم، 3 مم، 4 مم، 5 مم، 6 مم) | ||
| إدارة النيتروجين | سخان النيتروجين | |
| مجهزة قياسية | نطاق درجة حرارة النيتروجين الداخلي | |
| 0- 350 درجة مئوية | استهلاك النيتروجين | |
| 2 متر مكعب / ساعة / فوهة | ||
| الدعم والخدمات: | آلة لحام الموجة SMT هي منتج إلكتروني حديث مصمم لتلبية الاحتياجات الخاصة لصناعة الإلكترونيات. | |
| تشمل خدمات الدعم الفني لمنتجاتنا ما يلي: | تركيب وإعداد الجهاز | |
| التدريب على كيفية استخدام الجهاز | خدمات الصيانة والإصلاح |
|
تحديثات منتظمة للبرامج لضمان الأداء الأمثل
فريقنا من الفنيين ذوي الخبرة مكرس لتقديم خدمة عملاء ممتازة وضمان أن آلة لحام الموجة الانتقائية SMT الخاصة بك تعمل بأقصى كفاءة.
