● تصميم انسيابي جديد يحل محل التصميم الخارجي التقليدي بزاوية قائمة. ويعتمد التصميم على الجماليات الميكانيكية والعملية، مما يجعل الصيانة مهمة سهلة.
● يشكل جهاز التحكم PLC والكمبيوتر الشخصي ووحدة UPS المتصلة بالإنترنت نظام تحكم مستقر وآمن وفعال.
● يتمتع البرنامج بوظائف مثل عد PCB وضبط درجة الحرارة وتحريرها وقائمة معلمات PCB واختبار الملف الشخصي والإنذارات وتحويل اللغات المتعددة. وفي الوقت نفسه، أحدث البرنامج تأثيرًا كبيرًا على قضايا السلامة مثل تشغيل محرك الموجة بدرجة حرارة آمنة وما إلى ذلك.
● سيوفر مؤقت الأسبوع الواحد وظيفة مذهلة للعميل. يمكن للمشغل تعديل جدول عمله لآلة اللحام الموجية هذه أسبوعيًا. ويمكن تشغيل الآلة تلقائيًا لإذابة اللحام قبل أن يأتي المشغل إلى العمل. عندما يحين وقت العمل، يكون اللحام قد ذاب وكل شيء جاهزًا. سيوفر ذلك حوالي 1.5 ساعة للعميل يوميًا.
● تم تصميم سكة التوجيه خصيصًا لتقليل التشوه الناتج عن الحرارة؛ بعد عامين من العمل، تحتاج فقط إلى تغيير قضبان البراميل بدلاً من تغيير قضبان الناقل بالكامل.
● يتم تشغيل البخاخ بواسطة محرك متدرج، ويمكن ضبط السرعة على الكمبيوتر. سيتم ضبط وقت الحركة والتوقف بطريقة أكثر قيمة.
● تم تصنيع البخاخ في اليابان، وهو يوفر أداء ذريًا مثاليًا للتدفق.
● إضافة التدفق تلقائيًا، يوجد مستشعران على خزان التدفق. عندما يكون التدفق أقل من الحد، سيتم تشغيل المضخة لتغذية التدفق تلقائيًا. يحتاج المشغل فقط إلى وضع تدفق البرميل بالكامل في خزان التدفق، وفي الوقت نفسه وضع أنبوب الشفط في البرميل.
● يتم التحكم في منطقة التسخين المسبق للحمل الحراري للهواء القسري بواسطة وحدة التحكم في درجة الحرارة في نموذج PID. ستوفر منطقة التسخين المسبق حرارة موحدة كافية للوحة الدوائر المطبوعة.
● 3 مناطق هواء ساخن سفلية فردية ومنطقة هواء ساخن علوية ثالثة اختيارية، سيوفر هذا التكوين أعظم تأثير تسخين مسبق لعملية اللحام.
● استخدام سخان الحديد الزهر في وعاء اللحام، حيث يتم تركيبه خارج وعاء اللحام. هذه الطريقة الجديدة في التجميع ستطيل عمر وعاء اللحام.
● لحام موجتين. يتم التحكم في ارتفاعي الموجتين بواسطة محول. يتم تغيير ارتفاع الموجة عن طريق ضبط تردد الطاقة.
● وعاء اللحام مصنوع من مادة التيتانيوم بسمك 3 مم. ضمان طويل الأمد.
● محرك موجة B&M عالي الجودة مصنوع في إيطاليا، ضوضاء منخفضة وأكثر استقرارًا.
● يمكن رفع وعاء اللحام لأعلى ولأسفل، والتحرك للداخل والخارج تلقائيًا. من السهل جدًا على العميل تغيير وعاء اللحام والتحويل بين الرصاص والخالي من الرصاص.

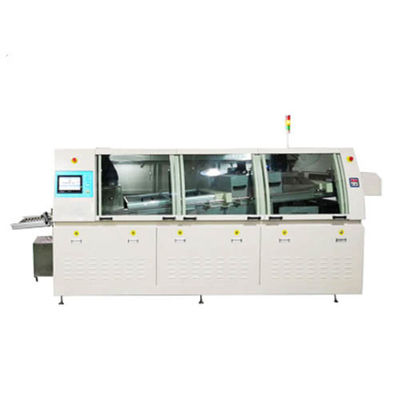

مواصفات آلة اللحام بموجات خالية من الرصاص HR-400F
| مواصفات HR-400F | |
| نموذج | HR-400F |
| عرض لوحة الدوائر المطبوعة | 50-400 ملم |
| سعة وعاء اللحام | 390كجم |
| قوة التشغيل/القوة العامة | 5-12 كيلو واط/25 كيلو واط |
| أبعاد الماكينة | 4260(طول)*1495(عرض)*1725(ارتفاع) |
| الوزن الصافي | 1500كجم |
| نظام التحكم | كمبيوتر شخصي + PLC |
| محرك الناقل | 3 طور 220 فولت، 90 واط |
| سرعة الناقل | 200مم-1800مم/دقيقة |
| سعة الكحول | 4.5 لتر |
| اتجاه الناقل | من اليسار إلى اليمين |
| طريقة الرش | محرك متدرج ورشاش متحرك |
| بخاخ | اليابان ST-6 |
| منطقة التسخين المسبق | 3 مناطق تسخين سفلية فردية |
| قوة التسخين المسبق | 4 كيلو وات/المنطقة |
| مادة وعاء اللحام | تي بالكامل |
| سخان وعاء اللحام | الحديد الزهر |
| قوة السخان | 1.2 كيلو وات*10 قطع |
| رقم الموجة | الموجات المزدوجة |
| نوع الموجة | موجة الاضطراب الأولى وموجة لامدا الثانية |
| وقت الذوبان | 110 دقيقة |
| رفع وعاء اللحام لأعلى ولأسفل | التبديل الكهربائية |
| لحام وعاء داخل وخارج | التبديل الكهربائية |
| مضخة تنظيف الأصابع | 1PH 220V 10W |
| نوع الاصبع | خطاف مزدوج أو إصبع L |
| مادة الاصبع | تي |
| زاوية اللحام | 5-7° |
| مزود الهواء | 3-5 بار |
| مزود الطاقة | 3 أطوار 380 فولت 50 هرتز |
مقدمة العملية:
يتم إرسال لوحات الدوائر المطبوعة التي تم إدخالها وتركيبها مع المكونات والتي تحتاج إلى لحام إلى نظام الناقل المتسلسل بواسطة ناقل عازل يعمل بمحرك عند نهاية التغذية لنظام اللحام الموجي بشكل مستمر وتلقائي، ثم يتم تنفيذ جميع العمليات واحدة تلو الأخرى، والتي تشمل رش التدفق والتسخين المسبق واللحام الموجي والتبريد. بعد ذلك، يتم إرسال لوحات الدوائر المطبوعة الملحومة خارج نظام اللحام بواسطة ناقل متسلسل.
تفاصيل:
نظام التحميل الداخلي
يمكن توصيله مباشرة بناقل الإدخال، ومستشعر في الأسفل للعد وتشغيل/إيقاف تدفق الرش؛ مع مسطرة وإبرة للحصول على تعليمات العرض.
نظام التدفق
إمداد الهواء إلى نظام تدفق الرش، يتم تعديل ضغط تدفق الهواء بالكامل عن طريق مقياس ضغط التدفق.
حركة نظام التدفق
يتم تشغيل البخاخ عالي الجودة بواسطة محرك متدرج وسكة/منزلق، وسرعة الحركة المضبوطة على شاشة تعمل باللمس، ومحرك متدرج ونظام تحكم PLC مما يجعل الحركة سلسة ومنخفضة الضوضاء. بالمقارنة مع محرك الأسطوانة الهوائية التقليدية، يمكن ضبط سرعة الحركة على شاشة تعمل باللمس ولن تتأثر سرعة الحركة بضغط الهواء مثل الأسطوانة الهوائية.
الخدمات والالتزامات
قبل شراء المنتج، سنقوم بإجراء تحليل شامل لوجهات النظر والمتطلبات ونوصي به لتلبية الاحتياجات الفعلية للعملاء مع المنتجات الأكثر ملاءمة وإعلام العملاء بأن خصائص الأداء للمنتج المحدد المشار إليه وفقًا للعملاء.
عند شراء المنتجات، نعد العملاء بمعرفة اكتمال المنتج بوضوح. وفقًا للأحكام ذات الصلة بشروط العقد الخاصة بالإنتاج والتسليم، لضمان سلامة المنتج ووجوده في الوقت المحدد وفقًا لمتطلبات العملاء.
وتتعهد الشركة:
نحن نقدر بشدة ملاحظاتك حول جودة المعلومات، وسيتم تقديم جميع المعلومات إلى جودة ردود الفعل.
طبقًا لمتطلبات العقد الخاصة بتركيب المعدات وتشغيلها وتدريب الموظفين الفنيين، قام المشتري ببيع المعدات.
نحن نقدم الدعم الفني على المدى الطويل، وشركتنا لديها إمدادات كافية من المواد الاستهلاكية للمشتري إذا طلب طلب قطع الغيار، يمكن لشركتنا توفيرها في الوقت المناسب.
