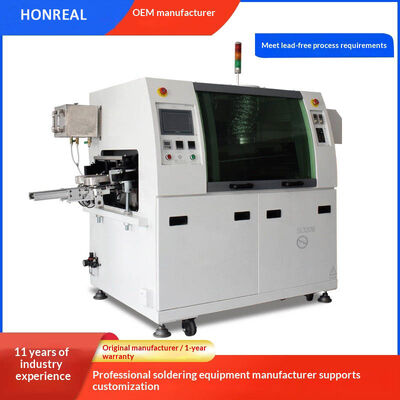

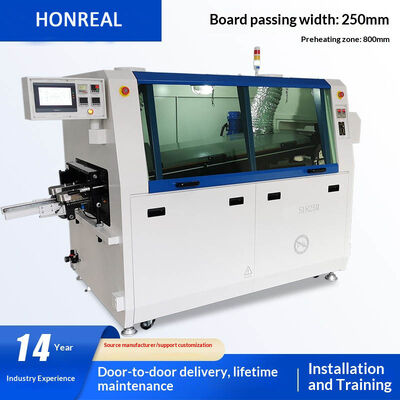

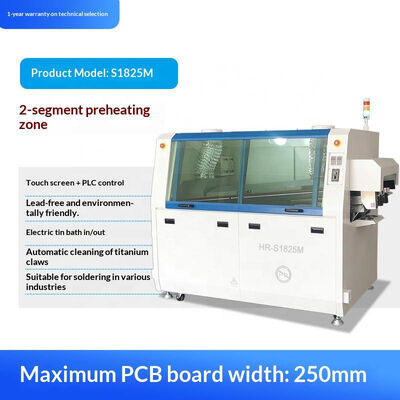

آلة لحام الموجة PCB ذات الثقوب الصغيرة الأوتوماتيكية الخالية من الرصاص
المواصفات الفنية
| الموديل |
آلة لحام الموجة المزدوجة الخالية من الرصاص HR-S1425M |
| التكوين |
التحكم بشاشة اللمس، تسخين الهواء الساخن على مرحلتين، ذروة موجة مزدوجة، تشغيل فرن القصدير اليدوي، تنظيف يدوي لمخالب التيتانيوم، تأرجح رش المحرك المتدرج |
| عدد الذروات |
2 ذروة |
| عرض اللوحة |
الحد الأقصى 250 مم |
| سعة فرن القصدير |
180 كجم |
| طول التسخين المسبق |
600 مم |
| ارتفاع الذروة |
12 مم |
| طول دبوس مكون لوحة PCB |
10 مم |
| ارتفاع نقل لوحة PCB |
750 ± 20 مم |
| طاقة البدء |
9 كيلو واط |
| طاقة التشغيل |
2 كيلو واط |
| طاقة فرن القصدير |
6 كيلو واط |
| طاقة التسخين المسبق |
2 كيلو واط |
| طاقة المحرك |
0.25 كيلو واط |
| طرق التحكم |
شاشة تعمل باللمس |
| أبعاد الرف |
1400 * 1200 * 1500 مم |
| الأبعاد الخارجية |
2200 * 1200 * 1600 مم |
| سرعة نقل لوحة PCB |
0-1.2 م / دقيقة |
| درجة حرارة منطقة التسخين المسبق |
درجة حرارة الغرفة إلى 180 درجة مئوية |
| طريقة التسخين |
هواء ساخن |
| عدد مناطق التبريد |
1 |
| طريقة التبريد |
تبريد مروحة التدفق المحوري |
| درجة حرارة فرن القصدير |
درجة حرارة الغرفة إلى 300 درجة مئوية |
| اتجاه النقل |
من اليسار إلى اليمين |
| طريقة التحكم في درجة الحرارة |
PID + SSR |
| وضع التحكم في الجهاز بأكمله |
ميتسوبيشي PLC + شاشة تعمل باللمس |
| سعة التدفق |
الحد الأقصى 5.2 لتر |
| طريقة الرش |
محرك متدرج + ST-6 |
| مصدر الطاقة |
نظام 3 أسلاك 5 أسلاك، 380 فولت، 50 هرتز |
| إمداد الهواء |
4-7 كجم / سم²، 12.5 لتر / دقيقة |
| الوزن |
600 كجم |
متطلبات لوحة PCB
- الحد الأقصى لارتفاع المكونات على PCB: 90 مم
- الحد الأقصى لطول قدم مكون لوحة PCB: 10 مم
- اتجاه نقل لوحة PCB: من اليسار إلى اليمين
مكون رش التدفق
رأس النفخ: نظام ST-6 مع نطاق رش من 20-65 مم، زاوية مروحة قابلة للتعديل، ارتفاع فوهة قابل للتعديل من 50 إلى 200 مم، أقصى معدل تدفق 60 مل / دقيقة
نظام الممرات الهوائية: فلاتر مستوردة وصمامات تحكم ووصلات أنابيب
نظام تحريك فوهة الرش: محرك متدرج مع تحكم ذكي Mitsubishi PLC للرش الانتقائي
حركة النفاثة: محرك متدرج دقيق مع سكة منزلقة
نظام استعادة مرشح التدفق: ترشيح شبكة أسلاك الفولاذ المقاوم للصدأ باستخدام خصائص السوائل لتعظيم الترشيح واستعادة التدفق الزائد
مكون التسخين المسبق
منطقة تسخين مسبق ممتدة: نظام تسخين مسبق للهواء الساخن على مرحلتين بطول إجمالي 600 مم وتحكم مستقل في درجة الحرارة
التحكم في درجة الحرارة: تحكم PID
كتلة السخان: توربين هواء ساخن عالي الحرارة مع أنبوب تسخين سيراميك عالي الحرارة من تايوان
وضع التثبيت: تصميم معياري من نوع الدرج لسهولة الصيانة والإصلاح
مكونات فرن القصدير
نطاق درجة الحرارة: درجة حرارة الغرفة إلى 300 درجة مئوية
حركة فرن القصدير: التشغيل اليدوي
تباعد الموجة الأولى / الثانية: 20-30 مم
الموجة الأولى: موجة صدمة Baozhun لمكونات التركيب السطحي ومكونات الوسادة على الوجهين
فتحة ذروة الموجة الثانية: موجة الحمل الحراري Baozun
تصميم الأكسدة المنخفضة: بقايا الرصاص والقصدير ≤ 2 كجم / 8 ساعات، بقايا القصدير غير الرصاصية ≤ 1.5 كجم / 8 ساعات (تختلف مع شوائب قضبان القصدير)
تشغيل الوضع الاقتصادي: تحكم PLC ومفتاح كهروضوئي لتقليل الهدر غير الضروري
محرك ذروة الموجة: التحكم الرقمي في ارتفاع الذروة مع محرك عالي الحرارة من شركة Taiwan TCG
كتلة السخان: تصميم متخصص طويل العمر مع نظام تسخين بالهواء الساخن، مرحل الحالة الصلبة Taiwan ANV، وتسخين سائل القصدير ± 2 درجة مئوية
نظام التبريد: تبريد مروحة التدفق المحوري للتبريد القوي
نظام نقل PCB
قضبان التوجيه: قضبان ألمنيوم خاصة عالية القوة ومقاومة للاهتراء مع قضبان من الفولاذ المقاوم للصدأ عالية الحرارة وهيكل تعويض حراري
توازي قضبان التوجيه: 0.5 مم
تعديل العرض: تعديل العرض اليدوي
مخلب السلسلة: معيار تقسيم مخلب التيتانيوم المزدوج الخطاف ≤ 2.5 مم
نطاق سرعة الإرسال: الوحدة الدنيا: 1 مم / دقيقة؛ النطاق: 0-2200 مم / دقيقة
انحراف سرعة الإرسال: تحكم الحلقة المغلقة الإلكترونية في حدود 0-10 مم / دقيقة
شداد السلسلة: شداد ضرس قابل للتعديل
محرك النقل: محرك Taiwan TCG 90W مع حماية محدد الحمل الزائد
هيكل الجهاز
هيكل الجسم: إطار هيكل انسيابي بتصميم أنيق ومتين
هيكل الباب الأمامي والخلفي: هياكل مغلقة بالكامل مع أقصى مساحة للصيانة
أداء التحكم الكهربائي
طريقة التحكم: ميتسوبيشي PLC + شاشة تعمل باللمس
واجهة التحكم: تشغيل بسيط وبديهي مع أداء مستقر
إنذار غير طبيعي: إنذار ارتفاع أو انخفاض درجة الحرارة
حماية التحكم في درجة الحرارة: يتوقف التسخين عند حدوث عطل في التسخين المسبق أو فرن اللحام
العلامات التجارية والنماذج الملحقة
| اسم الملحق |
العلامة التجارية والموديل |
| PLC، شاشة تعمل باللمس |
ميتسوبيشي، التحكم في العرض |
| محرك النقل، علبة التروس |
تايوان TCG أحادي الطور 90 واط، صندوق الأسنان: 1:120K |
| مخلب التيتانيوم |
مخالب مزدوجة الخطاف من سبائك التيتانيوم الخاصة، بسمك 1.5 مم |
| محرك فرن القصدير |
تايوان TCG 3-phase 4-pole 0.25KW مقاومة لدرجات الحرارة العالية |
| المرحل المساعد |
OMRON MY2، MY4 |
| محول التردد |
Yatai 0.4KW |
| أنبوب التسخين |
معرض تايوان، استيراد سلك النيكل والكروم |
| المفتاح الكهروضوئي |
24V NPN Swiss Joy |
| مرحل الحالة الصلبة |
Zuoyi 40A |
| قاطع الهواء |
Chint |
| متصل التيار المتردد |
Chint |
| مزدوجة حرارية |
تايوان بانتا، نوع العزل K |
| زر البدء |
شنايدر |
| رأس النفخ |
ST-6 |
نظام الخدمة
فترة مسؤولية العيوب: تأتي جميع الملحقات مع ضمان مجاني لمدة عام واحد (باستثناء العوامل البشرية)
خارج الضمان: صيانة مدى الحياة مع خدمة مدفوعة الأجر (تكاليف العمالة والمواد فقط)
متطلبات بيئة العمل
- ورشة عمل جيدة التهوية وجافة مع أرضية مسطحة
- درجة الحرارة المحيطة: 5-45 درجة مئوية
- إمداد طاقة مستقر ومؤرض جيدًا بالتيار المقنن
قبل التشغيل: تحقق من تصنيف الطاقة والتأريض المناسب والتوصيلات الكهربائية الآمنة.
حول شركة Shenzhen Honreal Technology Co., Ltd
مؤسسة وطنية ذات تقنية عالية متخصصة في البحث والتطوير والإنتاج والمبيعات لمعدات SMT. تخدم أفضل 500 شركة إلكترونية في جميع أنحاء العالم برأس مال مسجل قدره 5 ملايين. يركز فريقنا الفني ذو الخبرة على الابتكار لتلبية احتياجات العملاء المتنوعة من خلال خدمات قيمة.
الأسئلة الشائعة
س: كيف يمكنك ضمان جودة مبيعاتك؟
ج: نضمن إجراء اختبارات صارمة لكل جهاز قبل التسليم لضمان الأداء الممتاز.
س: كيف يتم التدريب؟
ج: يمكن للمهندسين التدريب في منشأتنا أو التعلم بسهولة من خلال مقاطع الفيديو التدريبية ودليل المستخدم المتوفر مع الجهاز.
س: هل يمكنني الحصول على شعاري على المنتج؟
ج: نحن ندعم تمامًا خدمة الشعار المخصصة المجانية - ما عليك سوى تقديم متطلباتك.
س: هل من الصعب استخدام هذه الآلات؟
ج: لا، يتعلم معظم العملاء التشغيل في غضون يومين.
