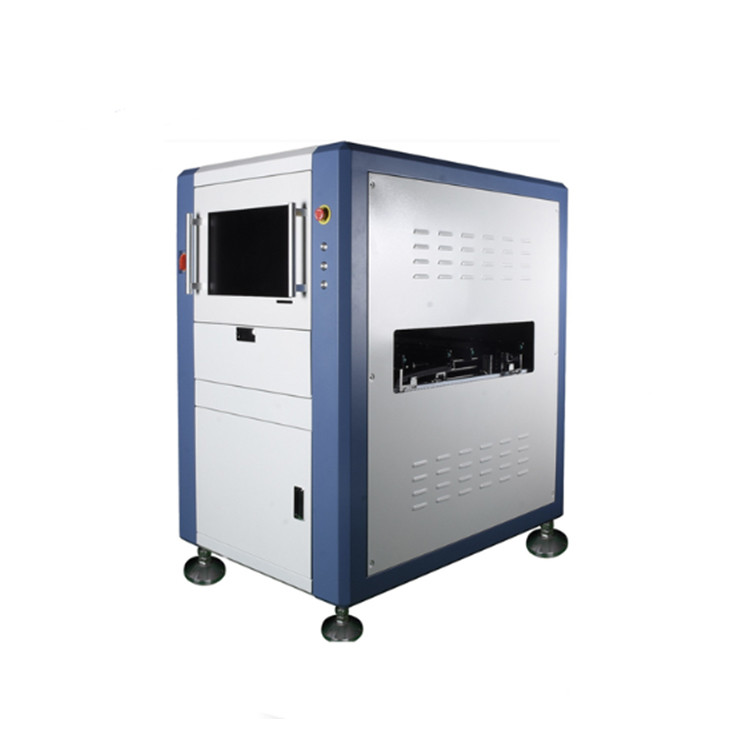

أنظمة تلقائية لمراقبة Aoi مزدوجة المسار
خصائص الجهاز:
1تقنية الرؤية الملونة ذات الدقة العالية
2.برمجة خارج الشبكة، وظيفة تحديد الأخطاء خارج الشبكة
3.الجازاو و Multi Mark (بما في ذلك وظيفة Bad Mark)
4تكوين أجهزة عالية الجودة، آلة بسيطة ومستقرة
5وظيفة برنامج SPC قوية، تحليل الجودة في الوقت الحقيقي
6خوارزمية الكشف المتعددة مع معدل الكشف العالي ونسبة إيجابية كاذبة منخفضة
7التعرف التلقائي على الباركود والتعرف على النص بواسطة الكاميرا
8يمكن استخدامه في مواقع متعددة بعد الطباعة، أمام الفرن، وراء الفرن، الخ
9.بناء على بيانات CAD، البحث تلقائيًا في مكتبة المكونات لتحقيق البرمجة التلقائية
10نظام التحكم عن بعد متصل عبر شبكة سلكية أو لاسلكية
المواصفات: H820
نظام التفتيش |
التطبيق | بعد طباعة الشبكة، فرن إعادة التدفق قبل/بعد، لحام الأمواج قبل/بعد، FPC الخ | |
وضع البرنامج |
البرمجة اليدوية، البرمجة الآلية، استيراد بيانات CAD، البرمجة المستقلة المزدوجة. | ||
الطباعة بالشفرة: عدم توفر اللحام ، أو عدم كفاية أو زيادة اللحام ، أو عدم مواءمة اللحام ، أو الجسر ، أو البقع ، أو الخدوش ، وما إلى ذلك. | |||
عناصر التفتيش |
عيب في المكون: مكون مفقود أو مفرط ، عدم التوجيه ، غير متساوية ، الحواف ، المعاكسة التثبيت، المكونات الخاطئة أو الخاطئة، الخ |
||
عيب لحام: الحام الزائد أو المفقود ، الحام فارغ ، الجسر ، كرة لحام ، IC NG ، النحاس البقايا الخ |
|||
طريقة الحساب |
التعلم الآلي، حساب الألوان، استخراج الألوان، تشغيل مقياس الرمادي، تباين الصورة، OCV / OCR الخ | ||
وضع التفتيش |
الكتيب المغطى بالكامل ، مع مجموعة وظيفة علامة سيئة ، مجموعة واحدة من آلية الحركة والتصوير ، التفتيش المستقل المشترك في وقت مسار مزدوج ، يمكن أن يعمل في وضع مسار واحد. | ||
وظيفة إحصاءات ملخص الوصفات |
تسجيل بيانات الاختبار بالكامل وإجراء التحليلات، مع مرونة عالية للتحقق من حالة الإنتاج والجودة | ||
زاوية المكون | الدعم 0 ~ 359 درجة دوران، مع الحد الأدنى من مسافة زاوية 1 ° | ||
الحد الأدنى للمكون | 01005 رقاقة، 0.3 بيتش IC | ||
النظام البصري |
الكاميرا |
الكاميرا الرقمية الصناعية عالية السرعة الملونة الكاملة ، 5 مليون بكسل / 12 مليون بكسل / 20 مليون بكسل اختياري |
|
دقة العدسة | 10um/15um/18um/20um/25um، يمكن تخصيصها | ||
مصدر الإضاءة |
ضوء ألوان متعدد القنوات الستيريو الحلقية، RGB / RGBW / RGBR / RWBR القاعدة عند الطلب، ضوء محوري أعلى اختياري. | ||
نظام الحاسوب |
نظام التشغيل | ويندوز 7، 64 بت | |
الشاشة | 22 بوصة،16:10 | ||
VGA | البناء في بطاقة الرسومات، (الرسومات منفصلة اختيارية) | ||
المعالجة المركزية | Intel E3 أو نفس المستوى | ||
المعالجة الفورية | اختياري | ||
ذاكرة الوصول | 16GB | ||
القرص الصلب | 1 تيرابايت (SSD اختياري) | ||
البرمجيات |
اللغة | الصينية والإنجليزية | |
مراقبة حقوق الوصول | مراقبة تصاريح تسجيل الدخول على ثلاثة مستويات للمسؤول والمبرمج والمشغل | ||
النظام الميكانيكي |
وضع النقل والتفتيش |
يتم تعديل المسارات الأمامية والخلفية بشكل مستقل. يدخل المسارين الخروج من اللوحة بشكل مستقل وتلقائي ، مع اتجاه L-R / R-L اختياري.محرك خطوة ينقل PCB وتعديل عرض المسارو محرك XY يدفع الكاميرا لالتقاط الصور | |
تعديل المسار |
يتم تعديل قاطرات الدليل الأمامية والخلفية بشكل مستقل وتلقائي لدعم أبعاد مختلفة للسكك الحديدية | ||
الوضع الثابت لـ PCB | مصباح آلي | ||
مقاس PCB |
50 * 50mm ((Min) ️460 * 360mm ((Max) عند السكك الحديدية المزدوجة ، 50 * 50mm ((Min) ️460 * 650mm ((Max) عند السكك الحديدية الواحدة ، يمكن تخصيصها | ||
سمك PCB | 0.3 ∙ 5.0 ملم | ||
وزن PCB | الحد الأقصى: 3 كجم | ||
حافة الـ PCB | 3 مليمتر، يمكن أن تكون حسب الطلب على أساس الحاجة | ||
ثني PCB | < 5 ملم أو 3٪ من طول الشريط | ||
ارتفاع مكونات PCB | أعلى:35ملم، أسفل:30ملم، قابلة للتعديل، يمكن تخصيصها حسب الحاجة | ||
نظام القيادة XY | محرك خدمة التيار المتردد، خرطوشة الكرة الدقيقة | ||
سرعة الحركة XY | الحد الأقصى: 830mm/s | ||
دقة تحديد المواقع XY | ¥8um | ||
المعايير العامة |
مقاس الجهاز | L1440 * W1000 * H1620 مم | |
القوة | AC220V،50/60Hz،1.5 كيلوواط | ||
ارتفاع PCB من الأرض | 900±20ملم | ||
وزن الجهاز | 700 كجم | ||
الاتصال مع جهاز خط الإنتاج |
سميما |
||
ضغط الهواء | 0.4 - 0.8 MPa ، التحكم الكهربائي الاختياري لتحويل متطلبات ضغط الهواء | ||
معيار السلامة | معيار السلامة المعتمد | ||
درجة الحرارة والرطوبة في البيئة | 10~35°C، 35~80% RH (غير مكثف) | ||
اختياري | محطة صيانة، نظام برمجة غير متصل، SPC سيرفو، نظام شفرة، اتصال MES. |
أداء قوي
1تكنولوجيا التعلم العميق + تكنولوجيا معالجة الـ (جي بي يو) ، تطابق قوي للتكنولوجيا السوداء، معدل اكتشاف عالي للغاية، معدل سوء الحكم منخفض للغاية،وتحسين الأداء بنسبة تصل إلى 70% مقارنة بالجيل السابق.
2كاميرا فائقة السرعة ذات 140FPS + عدسة تليمركزية مخصصة + مصدر ضوئي محوري مصنوع من الجيل الخامس على شكل برجالتقاط الصور ونقل البيانات سريع مثل البرقسواء كان ذلك التعرف على المكونات الصغيرة، التعرف على شاشة الحرير الغامضة، التعرف على المكونات العالية، يمكنك أن ترى في لمحة.
3. الجيل الجديد من المنتجات أكثر ذكاءً وبساطة وأكثر استقرارًا وسهولة الاستخدام. يتم تقصير وقت البرمجة والتحديد بشكل كبير ، وتزداد الكفاءة بشكل خطي.
4الجيل الجديد من المنتجات يكسر قيود الأداء مرة أخرى، ويقلل كثيرا من الأخطاء في الحكم، ويقلل من عبء العمل من إعادة الحكم يدويا،والذي يحسن كثيرا التحكم في شخص واحد والخطوط المتعددةعلى سبيل المثال، الشخص الأصلي يمكن أن يتحكم أربعة خطوط. شخص واحد يتحكم 8 خطوط.
مركز التحكم الذكي
1 كانت عملية البرمجة والتصحيح المرهقة دائماً السبب الرئيسي وراء تعب المهندسين من استخدام AOI، وهي أيضاً خنقة الإنتاج الفعال.البرمجة السريعة وتغيير النماذج السريع هي رموز AOI الراقيةيحتوي ALD7720S على مجموعة متنوعة من أنماط البرمجة السريعة. من خلال استيراد بيانات CAD ، يمكن أن يربط تلقائيًا مع المعايير العامة أو قوالب المواصفات لإكمال البرنامج ،الاستجابة السريعة لاحتياجات اختبار النماذج الجديدةيمكن تطبيقه على أنماط الإنتاج الكبيرة والمتوسطة والصغيرة وأنواع المنتجات.
2 استنادا إلى تحسين الكفاءة ، بالإضافة إلى معالجات سلسلة i والمعالجة متعددة الخيوط ، تم تطوير أحدث تكنولوجيا البرمجة غير المتوقفة وتقنية تحديد الأخطاء.يمكن للمستخدمين إكمال تحسين البرنامج عن بعد من خطوط الإنتاج المتعددة دون تعليق تشغيل الآلة لتحقيق كل من الكشف والبرمجةزيادة القدرة الإنتاجية
3 يتم توصيل محطة الصيانة مع AO1 من خلال كابل الشبكة و HUB. يمكنك اختيار محطة إصلاح واحدة إلى AOI واحدة، محطات إصلاح متعددة إلى AOl متعددة،ومحطة إصلاح واحدة إلى أوضاع AOI متعددة لعرض نتائج الاختبار.
ستقوم معدات AOI بنقل بيانات التفتيش إلى محطة الإصلاح في الوقت الحقيقي أثناء عملية الإنتاج. وفقًا لحكم المشغل، ترسل AOI تلقائيًا إشارات OK وNG ،والتي يتم إرسالها إلى TRAYs مختلفة، لتحقيق التحكم في العملية الآلية بالكامل ، ويحكم شخص واحد خطوط متعددة.
