| موك: | 1 مجموعة |
| التعبئة والتغليف القياسية: | حقيبة خشبية |
| فترة التسليم: | 15 يوم عمل |
| طريقة الدفع: | ل / c، / تي تي، ويسترن يونيون |
| القدرة على التوريد: | 100sets / شهر |

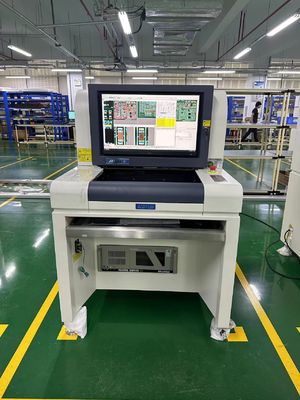

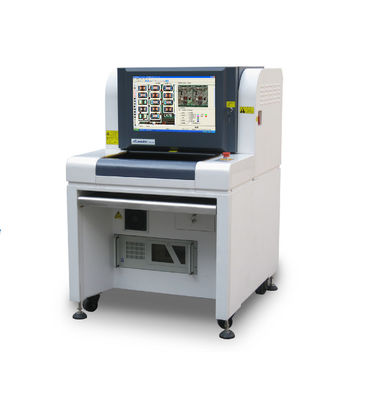

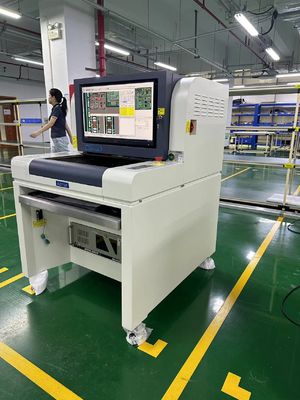

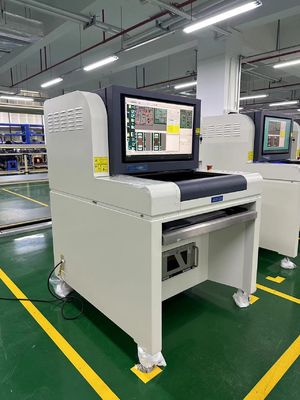

فحص بصري آلي عالي الدقة لـ SMT PCB، آلة فحص بصري آلي لـ PCB
نظام ALeader ALD7120 ثنائي الأبعاد غير المتصل بالإنترنت مصمم خصيصًا لورش SMT الصغيرة والمتوسطة الحجم.
بفضل حجمه الصغير وتشغيله الهادئ، يمكن استخدام ALD7120 في الإنتاج وكذلك في بيئة المختبر.
يستخدم النظام تقنية i3D المتطورة ومجهز بكاميرا عالية السرعة ووحدة إضاءة متعددة الاتجاهات.
التكوين القياسي يشمل برامج SPC والإصلاح، مثبتة على النظام.
يمكن استخدام ALD7120 لفحص لوحات PCB بعد إعادة اللحام، بعد الموجة، المكونات على المواد اللاصقة والمزيد.
المواصفات الوظيفية
| ALD7120 | ALD7130 | ALD7150 | لوحة الاختبار | |||
|
بعد إعادة اللحام |
طريقة الاختبار |
|||||
| العديد من الخوارزميات الدولية الرائدة مثل TOC، Histograms، Match، Short، OTHER، |
CREST، خوارزميات PIN، ضبط تلقائي للمعلمات وفقًا لنقاط الاختبار المختلفة. الكاميرا |
|||||
|
كاميرا صناعية رقمية ذكية عالية السرعة |
الدقة/النطاق/السرعة |
|||||
|
(قياسي):(اختياري): |
(اختياري): 15 ميكرومتر/بكسل 10 ميكرومتر/بكسل |
8 ميكرومتر/بكسل مجال الرؤية: 36.00 مم × 30.72 مم مجال الرؤية: 24.00 مم × 20.48 مم |
مجال الرؤية: 19.20 مم × 16.38 مم (السرعة) |
<200ms> <200ms> الإضاءة | ||
|
إضاءة LED حلقية محورية فائقة السطوع RRGB (ضوء ملون) |
وضع البرنامج |
|||||
|
برمجة يدوية، إطار تلقائي، إدخال CAD يتوافق تلقائيًا مع مكتبة المكونات |
التحكم عن بعد |
|||||
|
التحكم عن بعد عبر TCP/IP. تحقق من الجهاز، ابدأه أو أوقفه، أو عدّل الإجراءات في أي وقت. |
عناصر الفحص |
|||||
| مظهر سيء مثل عدم المحاذاة، غير كافٍ، قصر، مفقود، مائل، لوحة إعلانات، تركيب على الجانب، انقلاب، |
جزء خاطئ، تالف، قطبية، لحام زائف، لحام مفقود، غراء زائد، فراغ لحام، تغطية لحام لل دبوس ميزات خاصة |
|||||
|
تشغيل برامج متعددة في وقت واحد (يدعم تغيير البرنامج تلقائيًا) |
SPC والتحكم في البرنامج |
|||||
|
إحصاء وتحليل جميع بيانات الاختبار، فحص الإنتاج وتحليل الجودة في أي مكان، يمكن إخراج ملف Excel، Txt |
نظام الباركود |
|||||
|
يمكن للكاميرا قراءة ونقل الباركود تلقائيًا (أحادي البعد أو ثنائي البعد)، وظيفة العلامات المتعددة (بما في ذلك علامة سيئة) |
وضع الخادم |
|||||
|
بيانات إدارية من العديد من أجهزة AOI عبر خادم مركزي |
نظام التشغيل |
|||||
|
Windows |
العرض/الإخراج | |||||
|
LCD |
مواصفات النظام |
|||||
| حجم لوحة PCB | ||||||
|
50 × 50 مم (الحد الأدنى) ~ 430 × 330 مم (الحد الأقصى) |
50 × 50 مم (الحد الأدنى) ~ 620 × 460 مم (الحد الأقصى) | 50 × 50 مم (الحد الأدنى) ~ 870 × 650 مم (الحد الأقصى) | سمك لوحة PCB | |||
|
0.3 إلى 5 مم |
خلوص حافة نظام التثبيت | |||||
|
العلوي: 3.5 مم السفلي: 3.5 مم |
وزن لوحة PCB | |||||
|
3 كجم |
تفاوت لوحة PCB | |||||
|
< 5 مم أو 2% من طول قطر لوحة PCB |
ارتفاع لوحة PCB |
|||||
|
الجانب العلوي: 30 مم الجانب السفلي: 80 مم |
الجانب العلوي: 30 مم الجانب السفلي: 120 مم | الجانب العلوي: 30 مم |
الجانب السفلي: 120 مم الناقل |
|||
|
تثبيت تلقائي، تعويض تلقائي لتجنب التشوه |
ارتفاع الناقل |
|||||
|
850 إلى 920 مم |
اتجاه الناقل | |||||
|
من اليسار إلى اليمين أو من اليمين إلى اليسار |
مشغل X/Y |
|||||
|
برغي ومشغل سيرفو AC، لوحة PCB ثابتة، كاميرا في XY، معتمدة مع CTQ |
مزود الطاقة |
|||||
|
AC230V 50/60 أقل من هرتز 0.5KVA |
الهواء المضغوط |
|||||
|
لا يستخدم الهواء المضغوط |
الوزن |
|||||
|
حوالي 290 كجم |
حوالي 400 كجم |
حوالي 550 كجم |
الأبعاد |
|||
|
870 × 1070 × 1310 مم (طول × عرض × ارتفاع) |
1090 × 1360 × 1390 مم (طول × عرض × ارتفاع) | 1340 × 1750 × 1615 مم (طول × عرض × ارتفاع) | الرطوبة | |||
|
10 ~ 35 درجة مئوية 35 ~ 80% رطوبة نسبية (بدون تكثف) |
الشهادة |
|||||
|
وفقًا لمعيار CE |
|
|||||
شركة Shenzhen Honreal Technology Co.,Ltd هي مؤسسة وطنية عالية التقنية، متخصصة في البحث والتطوير والإنتاج والمبيعات لمعدات SMT. تقدم خدمات لأفضل 500 شركة إلكترونية في العالم. رأس مال الشركة المسجل هو 5 ملايين. منذ تأسيس الشركة، التزمت Honreal بتطوير التكنولوجيا كمحور، والجودة كبقاء لها، والبحث والتطوير المستقل، والابتكار المستمر. بعد جهود مستمرة، تمتلك عددًا من براءات الاختراع للاختراع عالي التقنية.
الشهادات
س: كيف يمكنك ضمان جودة مبيعاتك؟
ج: نضمن أن كل مجموعة من الآلات تخضع لاختبارات صارمة قبل تسليمها إليك، لضمان الأداء الممتاز لجميع المنتجات.
س: كيف هو التدريب؟
ج: بعد شراء آلاتنا، يمكن لمهندسيكم الذهاب إلى شركتنا أو أنه من السهل جدًا تشغيل
الآلة وفقًا لمقطع الفيديو التدريبي ودليل المستخدم، سيأتي دليل المستخدم مع الآلة معًا.
س: أود أن أسألكم إذا كان من الممكن وضع شعاري على المنتج.
نأمل أن تعلموا أن شركتنا تدعم تمامًا خدمة الشعار المخصص، ونحن نفعل ذلك. بالإضافة إلى ذلك، إنها مجانية تمامًا، لذا فقط أخبرنا بمتطلباتك.
س: هل من الصعب استخدام هذه الآلات؟
ج: لا، ليس صعبًا على الإطلاق. بالنسبة لعملائنا السابقين، يكفي يومان على الأكثر لتعلم تشغيل الآلات.
