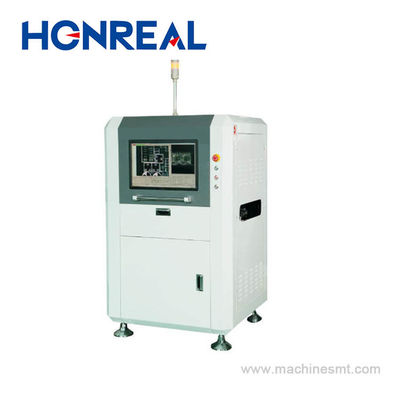

آلة فحص SMT AOI عبر الإنترنت تلقائية للتفتيش البصري

موك:	1 مجموعة
سعر:	USD 23000-28000 Per Set
التعبئة والتغليف القياسية:	حقيبة خشبية
فترة التسليم:	15 يوم عمل
طريقة الدفع:	ل / c، / تي تي، ويسترن يونيون
القدرة على التوريد:	100sets / شهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ

الصين

اسم العلامة التجارية

HONREAL

إصدار الشهادات

CE ISO

رقم الموديل

آلة تصوير:

كاميرا ملونة

تعديل العرض:

تلقائيا

حجم ثنائي الفينيل متعدد الكلور:

20 ملم × 20 ملم إلى 360 ملم × 400 ملم

الحد الأدنى من الأجزاء:

شريحة 01005

الموقع الدقيق:

<8 ميكرومتر

سرعة الحركة:

830 ملم/ثانية (ماكس)

عرض 22 "

البعد الآلة:

L980mm × 980mm × 1600 mm

إبراز:

آلة فحص AOI عبر الإنترنت

آلة تفتيش SMT AOI

وصف المنتج

نظام الفحص البصري الآلي لآلات SMT عبر الإنترنت (AOI)

الميزات:

1. كاميرا رقمية عالية الدقة بالألوان مع تعرض شامل، زيادة السرعة بنسبة 30%.

2. عدسة تليسينترك ذات عمق مجال عالٍ، يمكنها قياس وصلات اللحام على جانب المكونات العالية.

3. دعم الكشف عن محطات SMT الأمامية والخلفية و DIP.

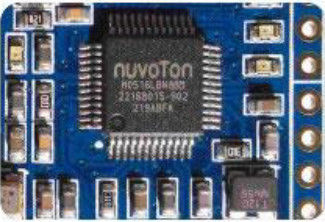

4. دعم فحص المكونات المعبأة بحجم 0201 و 01005.

5. استيراد بيانات CAD، ربط تلقائي لمكتبة المكونات، اختيار ألوان تلقائي.

6. برمجة غير متوقفة حقيقية دون اتصال وتحديث البرنامج.

7. ربط بيانات MES لتحقيق مصنع ذكي.

8. دعم الإدارة المركزية متعددة الخطوط والخدمة عن بعد.

H800 المعلمات الفنية:

الفئة

المشروع

المواصفات

نظام التعرف البصري

الفحص	استخدام خوارزميات متعددة بشكل تركيبي مثل Widm، تقنية تباين الصور الملونة، تقنية استخلاص الألوان، التشابه، تقنية معالجة القيم الثنائية، OCR/OCV وما إلى ذلك.
الكاميرا	كاميرا CCD ملونة بدقة 5 ميجابكسل: 10 ميكرومتر/15 ميكرومتر/18 ميكرومتر/20 ميكرومتر/25 ميكرومتر

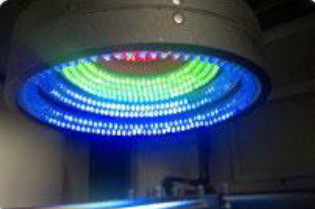

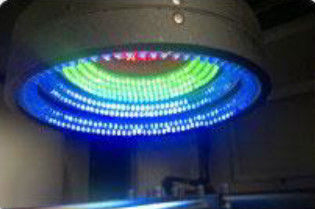

مصدر الضوء	ضوء ملون متعدد القنوات ثلاثي الأبعاد على شكل حلقة، اختر RGB/RGBW/RGBR/RWBR حسب التطبيق
سرعة معالجة الصور	مكونات 0201	<7.6 مللي ثانية
سرعة معالجة الصور	وقت الصورة الواحدة	220~450 مللي ثانية
محتوى الاختبار	عيوب طباعة المعجون	غير محاذاة، فيضان، غير كافٍ، لصق مفتوح، بقعة
	عيوب المكونات	مفقود، غير محاذاة، مائل، شاهد القبر، لوحة إعلانات، مقلوب، قطبية معكوسة، خاطئ، تالف
	عيوب اللحام	فيضان، غير كافٍ، لحام قصير، بقعة
	فحص لحام الموجة	فيضان، غير كافٍ، قصير، لحام زائد، فراغ لحام

نظام الآلية

حجم لوحة الدوائر المطبوعة (PCB)	20 مم × 20 مم إلى 400 مم × 360 مم (يمكن صنع حجم أكبر حسب طلبات العملاء)

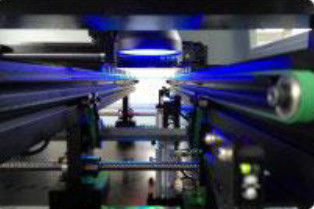

ناقل لوحة الدوائر المطبوعة (PCB)	من اليسار إلى اليمين (اختياري، من اليمين إلى اليسار)، تثبيت لوحة الدوائر المطبوعة: من الأسفل إلى الأعلى، تحميل وتفريغ لوحة الدوائر المطبوعة تلقائيًا، خلوص قابل للتعديل، يتوافق مع معيار SMEMA. خلوص الناقل: 900±20 مم
سمك لوحة الدوائر المطبوعة (PCB)	0.3 مم ~ 5.0 مم
تحمل انحناء لوحة الدوائر المطبوعة (PCB)	<5 مم
خلوص المكونات	علوي<35 مم، سفلي <35 مم
أجزاء الحد الأدنى للمساحة	شريحة 01005 و 0.3 مم مسافة

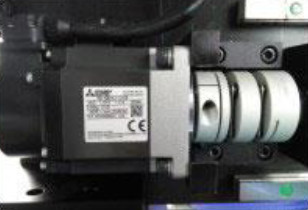

منصة X، Y	المحرك	خادم AC
	موقع دقيق	<8 ميكرومتر
	سرعة الحركة	830 مم/ثانية (الحد الأقصى)

نظام البرمجيات

نظام التشغيل	Windows X64
التحكم والتعرف	الخصائص	Widm، قالب Ok للدراسة، تعيين قالب التصوير تلقائيًا، تحديد البيانات والقيمة الرقمية للخطأ
التحكم والتعرف	التشغيل	برمجة رسومية، تأتي مع مكتبة الشرائح والحصول على إطار فحص وفقًا لشكل الشريحة، تحديد الموضع الذهبي، تعديل الميكرون، وبرمجة سهلة
الشبكة	منفذ الاتصال	SMEMA،
الشبكة	التشغيل	برمجة رسومية، صينية، إنجليزية

نظام التحكم

مضيف الكمبيوتر	وحدة المعالجة المركزية: Intel E3، الذاكرة: 16 جيجابايت، القرص الصلب: 1 تيرابايت
الشاشة	شاشة LED مقاس 22 بوصة

معلمات أخرى

أبعاد الماكينة (الطولالعرضالارتفاع)	طول 980 مم × عرض 980 مم × ارتفاع 1600 مم
الوزن	حوالي 600 كجم
الطاقة	AC220v، 10%، أحادي الطور 5 أمبير 50/60 هرتز، استهلاك الطاقة 600 واط

عرض العملاء

آلة فحص SMT AOI عبر الإنترنت تلقائية للتفتيش البصري

معلومات الشركة

شركة Shenzhen Honreal Technology Co.,Ltd. هي مؤسسة وطنية عالية التقنية،متخصصة في البحث والتطوير والإنتاج والمبيعات لمعدات SMT. تقدم خدمات لأفضل 500 شركة إلكترونية في العالم. رأس مال الشركة المسجل هو 5 ملايين.منذ تأسيس الشركة، تلتزم Honreal بتطوير التكنولوجيا كمحور، والجودة كبقاء لها، والبحث والتطوير المستقل، والابتكار المستمر. بعد جهود متواصلة، تمتلك عددًا من براءات اختراع التكنولوجيا العالية.
