22 " جهاز فحص AOI العرض ، الدقة PCB الآلي جهاز فحص بصري

1 مجموعة
MOQ
Negotiable
السعر
22 " جهاز فحص AOI العرض ، الدقة PCB الآلي جهاز فحص بصري
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
مواصفات
اسم المنتج: آلة التفتيش AOI
مصدر الضوء: RGB LED مصدر الضوء الهيكل الحلقي
حجم ثنائي الفينيل متعدد الكلور: 20 ملم × 20 ملم إلى 350 ملم × 450 ملم
الحد الأدنى من الأجزاء: شريحة 01005
الموقع الدقيق: <8 ميكرومتر
العرض: شاشة LED مقاس 22 بوصة
الوزن: حوالي 480 كجم
إمدادات الطاقة: 220 فولت/50 هرتز
تسليط الضوء:

آلة تفتيش AOI الدقيقة,جهاز تفتيش AOI 22 ",آلة الفحص البصري الآلي لـ PCB

,

22" Display AOI Inspection Machine

,

PCB Automated Optical Inspection Machine

معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: HONREAL
إصدار الشهادات: CE ISO
رقم الموديل: H910
شروط الدفع والشحن
تفاصيل التغليف: حقيبة خشبية
وقت التسليم: 15 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 100sets / شهر
منتوج وصف

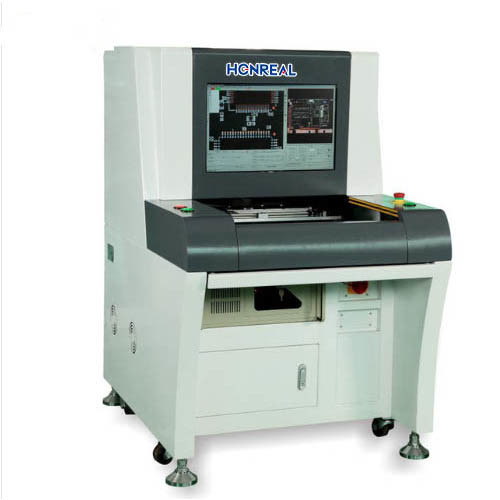

آلة التفتيش البصري الآلي لـ (PCB)



تكوين المعلمات:



الفئة المشروع المواصفات
نظام الهوية البصرية
التفتيش استخدام خوارزميات متعددة بشكل اصطناعي مثل Widm، تكنولوجيا تباين الصور الملونة، تكنولوجيا استخراج الألوان، التشابه، تكنولوجيا التعامل مع القيم الثنائية ، Ocr / OCV وهلم جرا.
الكاميرا 5 مليون كاميرا Ccd ملونة: 10um/15um/18um/20um/25um

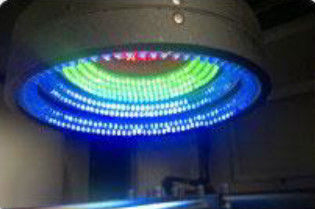

مصدر الضوء ضوء ملون ثلاثي الأبعاد متعدد القنوات على شكل حلقة ، اختر RGB / RGBW / RGBR / RWBR اعتمادًا على التطبيق
سرعة معالجة الصورة 0201 مكونات < 10 ms
الوقت لكل صورة < 170ms
محتوى الاختبار عيبات البستة برينتغ غير محيطة، تتدفق، غير كافية، صب مفتوح، بقعة
عيوب المكونات مفقود، مشوه، منحرف، قبر، لوحة، مفرط، عكس القطبية، خاطئ، متضرر
عيوب اللحام التدفق الزائد ، غير كافية ، لحام قصير ، بقعة
التدابير المضادة للستاتيك منفذ كهربائي مضاد للستاتيكية، الوسام المضاد للستاتيكية
نظام الآلية
حجم PCB 20 ملم × 20 ملم إلى 450 ملم × 350 ملم (يمكن جعل حجم أكبر وفقا للعملاء ‬ الطلبات)
سمك PCB 0.3 ملم ~5.0 ملم
معدل التسامح مع التشوهات في الـ PCB < 5 ملم
تصريح المكونات أعلى <35ملم، أسفل <75ملم
أجزاء الحد الأدنى للمساحة 01005 رقعة و 0.3 ملم
منصة X,Y السائق AC Serverv
الموقع الدقيق <8um
سرعة الحركة 830 ملم/ثانية (ماكس)
نظام برمجي
نظام تشغيل ويندوز 7 64 بت
السيطرة والاعتراف الخصائص ويدم، دراسة اوك النموذج، وضع تلقائيا نموذج تصوير، تحديد البيانات والخطأ القيمة العددية
العملية البرمجة الرسومية، تأخذ مع مكتبة رقاقة والحصول على إطار فحص وفقا لشكل رقاقة، وضعية أوريت، تعديل الميكرون، وبرمجة سهلة
مارك علامة الأرقام 0 2 علامات يمكن اختيارها
التعرف على السرعة 0.5s/Pcs
نظام التحكم
كمبيوتر مضيف وحدة المعالجة المركزية: Intel E3 ، ذاكرة: 16GB ، قرص صلب: 1TB
العرض شاشة 22 "LED
معايير أخرى
مقاس الجهاز ((L*W*H)) L1120mm × 900mm × 1400 mm
الوزن حوالي 480 كجم
القوة AC220v، 10٪، مرحلة واحدة 5a 50/60hz، استهلاك الطاقة 600w


عرض الصور
22 " جهاز فحص AOI العرض ، الدقة PCB الآلي جهاز فحص بصري 0
22 " جهاز فحص AOI العرض ، الدقة PCB الآلي جهاز فحص بصري 1



معلومات الشركة



شنتشن هونريال تكنولوجيا الشركة المحدودة هي شركة وطنية للتكنولوجيا العالية،تتخصص في أبحاث وتطوير معدات SMT، والإنتاج، والمبيعات. الخدمات لأكبر 500 شركة إلكترونية في العالم.رأس المال المسجل للشركة هو 5 ملايين. منذ تأسيس الشركة، استمرّت (أونريال) في تطوير التكنولوجيا كقاعدة،البحث والتطوير المستقلين، والابتكار المستمر. بعد الجهود المستمرة، لديها عدد من براءات الاختراع عالية التقنية



22 " جهاز فحص AOI العرض ، الدقة PCB الآلي جهاز فحص بصري 2



الشهادة



22 " جهاز فحص AOI العرض ، الدقة PCB الآلي جهاز فحص بصري 3



الأسئلة الشائعة

س: كيف يمكنك ضمان جودة مبيعاتك؟
ج: نحن نضمن أن كل مجموعة من الآلات تخضع لاختبارات صارمة قبل تسليمها لك، لضمان الأداء الممتاز لجميع المنتجات.



س: كيف هي التدريب؟

ج: بعد شراء آلاتنا، يمكن للمهندسين الخاص بك الذهاب إلى شركتنا أو أنه من السهل جدا لتشغيل

الجهاز وفقا لفيديو التدريب و دليل المستخدم، دليل المستخدم سيأتي مع الجهاز معا.



س: أود أن أسألك إذا كان من الممكن أن يكون شعاري على المنتج.
نأمل أن تعرف أن شركتنا تدعم تماما خدمة الشعار المخصص، ونحن نفعل هذا. إلى جانب ذلك، انها مجانية تماما، لذلك فقط أخبرنا متطلباتك.



س: هل من الصعب استخدام هذه الآلات؟

ج: لا، ليس صعباً على الإطلاق. بالنسبة لعملائنا السابقين، يومين كحد أقصى كافيان لتعلم تشغيل الآلات.
