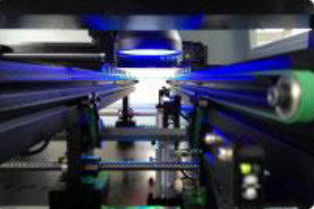

جهاز تفتيش AOI بصري تلقائي جهاز تحكم زر كهربائي

التفتيش

استخدام خوارزميات متعددة بشكل اصطناعي مثل Widm، تكنولوجيا تباين الصور الملونة، تكنولوجيا استخراج الألوان، التشابه، تكنولوجيا التعامل مع القيم الثنائية ، Ocr / OCV وهلم جرا.

الكاميرا

5 مليون كاميرا Ccd ملونة: 10um/15um/18um/20um/25um

مصدر الضوء

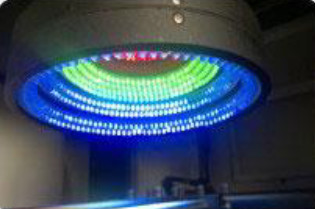

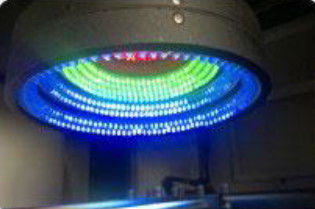

ضوء ملون ثلاثي الأبعاد متعدد القنوات على شكل حلقة ، اختر RGB / RGBW / RGBR / RWBR اعتمادًا على التطبيق

سرعة معالجة الصورة

0201 مكونات

< 10 ms

الوقت لكل صورة

< 170ms

محتوى الاختبار

عيبات البستة برينتغ

غير محيطة، تتدفق، غير كافية، صب مفتوح، بقعة

عيوب المكونات

مفقود، مشوه، منحرف، قبر، لوحة، متضخمة، قطبية عكسية، خاطئة، متضررة

عيوب اللحام

التدفق الزائد ، غير كافية ، لحام قصير ، بقعة

التدابير المضادة للستاتيك

منفذ كهربائي مضاد للستاتيكية، الوسام المضاد للستاتيكية

حجم PCB

20 ملم × 20 ملم إلى 450 ملم × 350 ملم (يمكن أن تصنع حجم أكبر وفقا للعملاء ‬ الطلبات)

سمك PCB

0.3 ملم ~5.0 ملم

معدل التسامح مع التشوهات في الـ PCB

< 5 ملم

تصريح المكونات

أعلى <35ملم، أسفل <75ملم

أجزاء الحد الأدنى للمساحة

01005 رقعة و 0.3 ملم

منصة X,Y

السائق

AC Serverv

الموقع الدقيق

<8um

سرعة الحركة

830 ملم/ثانية (ماكس)

نظام تشغيل

ويندوز 7 64 بت

السيطرة والاعتراف

الخصائص

ويدم، دراسة اوك النموذج، وضع تلقائيا نموذج تصوير، تحديد البيانات والخطأ القيمة العددية

العملية

البرمجة الرسومية، تأخذ مع مكتبة شريحة والحصول على إطار فحص وفقا مع شكل شريحة، وضعية أوريت، ضبط الميكرون، وبرمجة سهلة

مارك

علامة الأرقام

0 2 علامات يمكن اختيارها

التعرف على السرعة

0.5s/Pcs

كمبيوتر مضيف

وحدة المعالجة المركزية: Intel E3 ، ذاكرة: 16GB ، قرص صلب: 1TB

العرض

شاشة 22 "LED

مقاس الجهاز ((L*W*H))

L1120mm × 900mm × 1400 mm

الوزن

حوالي 480 كجم

القوة

AC220v، 10٪، مرحلة واحدة 5a 50/60hz، استهلاك الطاقة 600w
